Со временем в каждом килограмме моего самодельного супермаховика уже накапливалось все больше энергии по сравнению с другими аккумуляторами. И вот однажды я задумался: несомненно, что будущие супермаховики смогут накапливать столько энергии, сколько ее, например, в летящем с космической скоростью метеорите, однако сможем ли мы «отбирать» эту энергию? Какие трудности здесь встретятся?

Первая же мысль была о подшипниках. Выдержат ли они столь высокие скорости вращения супермаховика? Существуют ли вообще подшипники, способные работать при таких скоростях?

Прежде всего я решил подсчитать скорости, которые могут быть у супермаховика на автомобиле. Для простоты взял супермаховик диаметром в метр, что вполне годится и для автомобиля, и для автобуса, и для многих других машин.

Каждый материал для супермаховика способен выдержать лишь определенную окружную скорость (скорость на самой отдаленной от центра точке обода). При этом, оказывается, никакого значения не имеет диаметр супермаховика – так распорядилась природа. А прочность материала следует повышать пропорционально квадрату скорости; в том же соотношении будет возрастать и энергия.

Например, стальная лента выдерживала во время испытаний скорость 500 м/с, а кевлар – 1000 м/с. Отсюда и энергии в кевларовом супермаховике накапливалось в четыре раза больше, чем в таком же по массе ленточном. Если бы кевлар имел ту же плотность, что и сталь, то при скорости 1000 м/с напряжения в нем были бы в четыре раза больше, чем в ленте, и супермаховик мог разрушиться. Но в действительности с ним ничего не происходит. Ведь кевлар почти в пять раз легче стали, и удельная прочность у него значительно выше.

Итак, какие же обороты будут у стального и кевларового маховиков? Если поделить окружную скорость на радиус супермаховика, мы получим его угловую скорость, а по ней уже просто рассчитать число оборотов, как в секунду, так и в минуту. Ленточный супермаховик будет вращаться со скоростью 1000 рад/с (радиан в секунду), что соответствует 160 оборотам в секунду, или 9 559 оборотам в минуту. Вращение кевларового супермаховика будет вдвое быстрее – около 19 тыс. оборотов в минуту.

Но ведь такую угловую скорость развивает двигатель даже обычного бытового пылесоса, с чем его подшипники прекрасно справляются. Скорость вращения мощных газовых турбин обычно превышает 30 тыс. оборотов в минуту, а там есть подшипники, работающие в худших условиях, чем в супермаховике. В турбинах на подшипники действуют нагрев, сильные вибрации и другие отрицательные факторы, которые в супермаховике отсутствуют.

Сейчас есть подшипники, выдерживающие 100—150 тыс. оборотов в минуту и более; этого вполне хватило бы и для супермаховика из алмазного волокна. Если к тому же один подшипник вставить в другой, то можно добиться вдвое большей скорости вращения, так как на каждый из них придется только половина общей скорости.

Хорошо бы, конечно, обойтись совсем без подшипников, ведь на их вращение с нагрузкой, тяжелым супермаховиком, тоже идет энергия, а она нам так дорога…

А что если закрепить над супермаховиком кольцеобразный магнит, который будет воспринимать его силу тяжести? Правда, в этом случае супермаховик должен быть стальной. Чтобы получить тот же эффект с кевларовым, стеклянным и графитовым маховиками, надо вмонтировать в них второй магнит, взаимодействующий с первым. И лучше это сделать так, чтобы магниты работали не на притяжение, а на отталкивание, тогда супермаховик сам «вывесится» на определенной высоте и в таком положении будет вращаться.

В этом нетрудно убедиться, если взять два кольцевых магнита, например от старых динамиков из репродуктора, и надеть их на деревянную или любую другую немагнитную палочку одноименными полюсами друг к другу. Верхний магнит повиснет над нижним, и потребуется большая сила, чтобы приблизить их друг к другу.

Но все-таки и в такой магнитной подвеске нужны подшипники. Во-первых, супермаховик при тряске и толчках может «продавить» магнитную подвеску, достаточно мягкую. Во-вторых, постоянными магнитами нельзя полностью вывесить какое-нибудь тело: супермаховик здесь разгружен только от силы тяжести, а не от боковых сил. Подшипники будут лишь фиксировать подвеску без нагрузки – ее ведь «нейтрализуют» магниты, и энергии на их вращение потребуется немного.

Мои магнитные подвески были признаны изобретениями, и на них мне выдали авторские свидетельства.

Надо сказать, эти подвески производили огромное впечатление на наблюдателей. Одна из таких подвесок поддерживала супермаховик массой 7 кг и диаметром около полуметра. В ней были использованы 10 магнитов, каждый массой около 30 г и диаметром 3 см, и миниатюрные фиксирующие подшипники, размером не больше таблетки. Показывая своим гостям устройство подвески, я как бы нечаянно подталкивал супермаховик, и он начинал медленно, со скоростью диска электропроигрывателя вращаться. Но если после выключения проигрывателя его диск через считанные секунды останавливался, мой супермаховик продолжал крутиться в течение всего разговора, и, казалось, скорость его не уменьшалась. Гости уже из принципа ждали час, другой, но супермаховик и не думал останавливаться. «Неужели это вечный двигатель?» – в изумлении спрашивали меня. «Подождите до утра, – отвечал я, – может, и остановится».

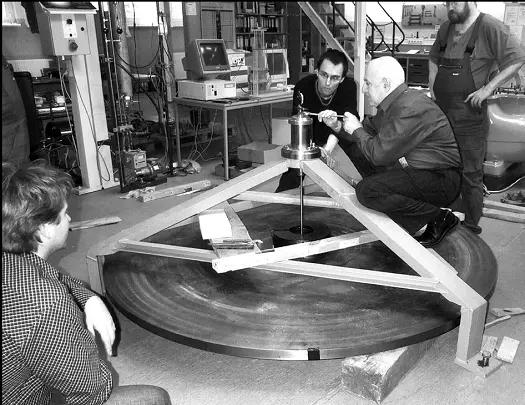

Судя по расчетам, такой супермаховик, раскрученный до скорости 30 тыс. оборотов в минуту, крутился бы до остановки многие месяцы! Да и этот срок можно было увеличить, если бы не фиксирующие подшипники, которые, несмотря на малый размер и ничтожные потери энергии, все же «подтормаживали» супермаховик. Замечу, что совсем недавно, в 2003 году, по моему изобретению в Москве изготовили магнитную подвеску для полуторатонного маховика, которую затем перевезли в Германию и успешно испытали там для применения в накопителе, предназначенном для рекуперации энергии, о чем еще пойдет речь в дальнейшем.

А как вывесить супермаховик совсем без механического контакта в подшипниках? Надо проверить и такую возможность. Для этого подойдут большие кольца из диамагнетиков – то есть из материалов, отталкивающихся от магнитов, например из графита, – которые не дадут супермаховику «сваливаться» набок. Кольца эти будут выполнять роль фиксирующих подшипников. Правда, они займут много места. Но если сам супермаховик изготовлен из графита?… Над этим стоит подумать! Только потом я узнал, что подобные «бесконтактные» подвески уже давно созданы, причем наиболее совершенные из них разработаны немецким ученым Е. Штейнгровером.
