Валентин Красник - Правила устройства электроустановок в вопросах и ответах. Пособие для изучения и подготовки к проверке знаний

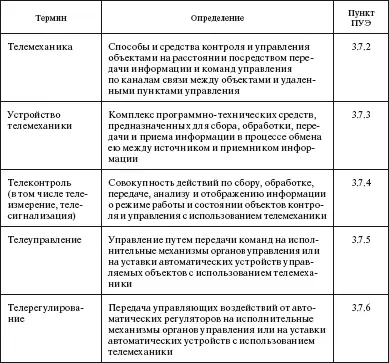

Вопрос. На какие устройства распространяется настоящая глава Правил?

Ответ. Распространяется на устройства телемеханики, используемые для контроля и управления электростанциями, электрическими сетями и энергосистемами (3.7.1).

Вопрос. Для каких целей применяется телемеханика?

Ответ. Применяется для оперативно-диспетчерского контроля и управления территориально рассредоточенными электроустановками, связанными общим режимом работы, а также для автоматического регулирования и управления энергообъектами, энергосистемами и электрическими сетями с целью повышения надежности, оптимизации режимов и производственных процессов, ускорения ликвидации нарушений и аварий, повышения экономичности и надежности работы электроустановок, улучшения качества вырабатываемой энергии, снижения численности эксплуатационного персонала и отказа от постоянного дежурства персонала (3.7.7).

Вопрос. Каковы рабочие функции устройств телемеханики?

Ответ. Передают с энергетических объектов в необходимом объеме данные телеконтроля (в том числе телеизмерений и телесигнализации) на пункты управления, а также передают от пунктов управления к объектным устройствам сигналы управления (или регулирования) с необходимой скоростью и достоверностью (3.7.8).

Вопрос. Где устанавливаются и как используются устройства телемеханики для контроля и управления (регулирования) в энергосистемах и электрических сетях?

Ответ. Устанавливаются как на энергообъектах, так и в соответствующих диспетчерских пунктах и используются в качестве составной части автоматизированных и автоматических систем:

диспетчерского управления;

противоаварийной автоматики;

регулирования частоты и активной мощности;

регулирования напряжения и реактивной мощности;

контроля и учета электроэнергии и мощности.

При создании на энергообъекте АСУ ТП функции телемеханики реализуются с помощью программно-технических средств, включаемых в состав АСУ ТП (3.7.9).

Вопрос. Какие системы предусматриваются на подстанциях и электростанциях с территориально рассредоточенными объектами контроля и управления?

Ответ. Предусматриваются распределенные системы сбора и передачи информации (внутриобъектная телемеханика). При создании на таких объектах АСУ ТП средства внутриобъектной телемеханики входят в ее состав (3.7.12).

Вопрос. Что обеспечивает телесигнализация?

Ответ. Обеспечивает отображение в пунктах управления: положений основного коммутационного оборудования; событий срабатывания устройств РЗ и ПА; состояния электроустановок, вспомогательных устройств, локальных цепей автоматики, аварийных сигналов, а также ввод сигналов в устройства систем диспетчерского и технологического управления (регулирования).

Каждому телесигналу (событию) в объектном устройстве телемеханики присваивается метка времени его возникновения, которая вместе с телесигналом передается на соответствующий пункт управления.

В качестве датчика телесигнала положения выключателя (разъединителя) используется блок-контакт выключателя (разъединителя) или контакт реле контроля цепи отключения.

Телесигнализация работы аварийной, предупредительной сигнализации, а также работы автоматических устройств осуществляется от контактов выходных реле. При необходимости предусматриваются реле-повторители. Допускается использовать в качестве датчика телесигнала бесконтактные элементы.

Предусматривается возможность отключения цепей телесигнализации от передающего устройства телемеханики.

В микропроцессорных устройствах телемеханики предусматривается контроль исправности цепей телесигнализации с извещением персонала объекта и пункта управления (3.7.14).

Вопрос. Что обеспечивает телеизмерение?

Ответ. Обеспечивает преобразование и передачу текущих значений параметров, необходимых для контроля и управления режимами и состоянием электроустановок, а также для предотвращения или ликвидации возможных нарушений нормальных режимов.

Для обеспечения идентичности телеизмерений, используемых в пунктах управления и на энергообъектах, используются одни и те же источники и средства измерения (3.7.15).

Вопрос. В каком объеме предусматривается телеуправление энергообъектами, осуществляемое с диспетчерских пунктов?

Ответ. Предусматривается в объеме, обеспечивающем централизованное оперативное установление надежных и экономически выгодных схем и режимов работы электроустановок в сетях и системах электроснабжения, если эти цели не могут быть достигнуты средствами автоматики.

Предусматривается возможность отключения исполнительных цепей телеуправления при проведении испытаний, проверок и других работах на объектных устройствах телемеханики, а также блокировка выходных исполнительных реле телеуправления с помощью одного общего сигнала (ключа) (3.7.16).

Вопрос. Что обеспечивает телерегулирование?

Ответ. Обеспечивает передачу сигналов, используемых в системах автоматического регулирования технологических процессов на объекте, в том числе:

регулирующих воздействий на исполнительные механизмы органов управления;

цифровых значений (уставок) для задания значений регулируемых параметров и величин диапазонов регулирования (3.7.17).

Вопрос. Что обеспечивают устройства телемеханики?

Ответ. Как правило, обеспечивают передачу информации по основному и резервному каналам связи на несколько пунктов управления в двух и более (при необходимости) направлениях. Выбор способов организации и резервирования трактов и каналов передачи информации и средств связи определяются требуемыми скоростью передачи и надежностью соответствующих систем контроля и управления.

Устройства телемеханики сопрягаются по входам-выходам с внешними модемами или имеют встроенные модемы для сопряжения с оборудованием связи (3.7.19).

Вопрос. От каких источников осуществляется резервное электроснабжение устройств телемеханики, установленных на диспетчерских пунктах энергосистем и предприятий электросетей?

Ответ. Осуществляется от независимых источников – от аккумуляторной батареи с агрегатами бесперебойного питания, дизель-генератора (3.7.20).
