Валентин Красник - Правила устройства электроустановок в вопросах и ответах. Пособие для изучения и подготовки к проверке знаний

Вопрос. Какие задачи решаются в составе информационного (или информационно-управляющего) комплекса АСДУ?

Ответ. Как правило, решаются следующие задачи:

прием, обработка и ретрансляция телеинформации;

контроль текущего режима и диспетчерского графика;

обработка и регистрация событий, в том числе: изменения состояния контролируемых объектов, выдача диспетчером сигнала телеуправления, выход телеизмерений за аварийные пределы и т. п.;

формирование аварийных сообщений;

обмен оперативной информацией с другими системами управления;

формирование оперативной базы данных и архивов;

обеспечение диалога и отображения информации на автоматизированных рабочих местах оперативно-диспетчерского персонала и диспетчерском щите;

контроль за состоянием оборудования;

ведение диспетчерской документации;

поддержка системы единого времени.

Для каждого события фиксируются: дата и время события с разрешающей способностью, как правило, не менее 1 с; место возникновения и описание события; для сигналов о превышении пределов – значение нарушенного предела и фактическое значение измерения.

В базах данных (и архивах) АСДУ хранится информация: текущего состояния и режима электрической сети; учета энергопотребления; расчетные модели сети; данные аварийных режимов; данные об отказах в системе; информация о выдаче команд диспетчерского управления, а также различная нормативно-справочная информация и отчетные документы (3.5.28).

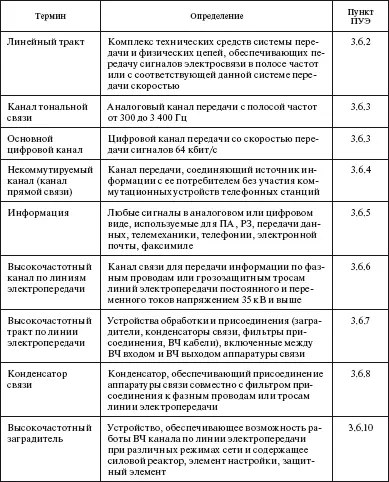

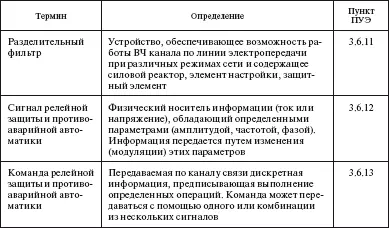

Окончание табл.

Вопрос. На какие сооружения электросвязи распространяется настоящая глава Правил?

Ответ. Распространяется на линейные сооружения электросвязи, заходящие на территории электрических станций и подстанций и выходящие с них, а также на средства связи, размещенные на их территории (3.6.1).

Вопрос. Какими каналами связи обеспечивают средства электросвязи энергетические объекты?

Ответ. Обеспечивают необходимыми каналами связи для нужд диспетчерского, технологического, административно-хозяйственного управления, а также для ремонтно-эксплуатационного обслуживания ВЛ.

Требования по надежности, достоверности и времени передачи принимаются в соответствии с действующими указаниями по выбору объемов информации, проектированию систем сбора и передачи информации в энергосистемах (3.6.14).

Вопрос. По каким трактам организовываются оперативно-диспетчерская связь, передача телемеханической информации, сигналов РЗ, ПА и автоматического регулирования?

Ответ. Организовываются по двум независимым трактам, за исключением сигналов дифференциально-фазной защиты, которые передаются только по одному тракту (3.6.15).

Вопрос. На какие группы разделяются каналы электросвязи по способу установления соединения?

Ответ. Разделяются на коммутируемые и некоммутируемые.

Диспетчерская связь обеспечивает приоритет диспетчеру. В качестве основного тракта при организации оперативно-диспетчерской связи и каналов передачи телеинформации допускается использовать ведомственные или арендованные каналы передачи, отвечающие требованиям по надежности. Дублирующий тракт выполняется независимым от основного тракта.

Диспетчерскую телефонную связь допускается организовывать по коммутируемым и некоммутируемым каналам с обеспечением резервирования.

Резервирование диспетчерской телефонной связи осуществляется по каналам производственной технологической телефонной сети, организованным по независимым от прямого диспетчерского канала трактам. Допускается осуществлять резервирование по общегосударственной сети и по сетям других ведомств (3.6.16).

Вопрос. Куда включаются основной и резервный диспетчерские каналы электросвязи?

Ответ. Включаются в диспетчерскую телефонную станцию, которая, как правило, имеет резервированное управление, или в учрежденческо-производственную АТС с резервированным управлением и диспетчерским коммутатором в своем составе. Вызов по каналам диспетчерской телефонной связи осуществляется без набора номера, вручную. При этом диспетчер имеет возможность контроля занятости канала, вмешательства и принудительного освобождения канала электросвязи.

Если в составе существующего аналогового оборудования учрежденческо-производственной АТС нет специализированного комплекта дальней автоматической связи энергетики, то допускается применение аппаратуры дальней автоматической связи энергетики. Включение аналоговых каналов дальней автоматической связи в цифровые учрежденческо-производственные АТС осуществляется через специализированные четырехпроводные комплекты.

При наличии пучка каналов предусматривается выделение канала для диспетчерской связи.

Телефонные диспетчерские переговоры записываются на носители информации и архивируются в соответствии с действующими правилами (3.6.17).

Вопрос. На какое оборудование распространяются настоящие указания?

Ответ. Распространяются на оборудование, входящее в состав ВЧ каналов передачи информации: аппаратуру уплотнения, конденсатор связи, фильтр присоединения, ВЧ кабель, ВЧ заградитель, разделительный фильтр, модем (3.6.19).

Вопрос. В каком диапазоне выбираются рабочие частоты каналов ВЧ связи?

Ответ. Выбираются в диапазоне от 24 до 1000 кГц. Граничные частоты рабочих полос частот каналов принимаются кратными четырем (3.6.20).

Вопрос. Какая рабочая частота используется для организации одного ВЧ канала в одном направлении передачи?

Ответ. Используется рабочая полоса частот 4 кГц с граничными частотами, выбранными согласно п. 3.6.20 Правил. Для многоканальной аналоговой ВЧ аппаратуры занимается полоса частот, равная 4 n, в каждом направлении передачи, где n – число каналов. Для цифровой аппаратуры ВЧ связи с временным разделением каналов может использоваться полоса частот, равная 4k, в каждом направлении передачи, где k может принимать значения от 1 до 4 (3.6.21).

Вопрос. Для каких целей может быть использован канал тональной частоты, образуемый аналоговой аппаратурой ВЧ связи по линии электропередачи, в рабочей полосе частот 4 кГц?
