Валентин Красник - Правила устройства электроустановок в вопросах и ответах. Пособие для изучения и подготовки к проверке знаний

Вопрос. Для какого электрооборудования должно осуществляться зануление в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью?

Ответ. Должно осуществляться:

в силовых сетях во взрывоопасных зонах любого класса – отдельной жилой кабеля или провода;

в осветительных сетях во взрывоопасных зонах любого класса, кроме класса В-Й, на участке от светильника до ближайшей ответвительной коробки – отдельным проводником, присоединенным к нулевому рабочему проводнику в ответвительной коробке;

в осветительных сетях во взрывоопасной зоне класса В-Й – отдельным проводником, проложенным от светильника до ближайшего группового щитка;

на участке сети от РУ и ТП, находящихся вне взрывоопасной зоны, до щита, сборки, распределительного пункта и т. п., также находящихся вне взрывоопасной зоны, от которых осуществляется питание электроприемников, расположенных во взрывоопасных зонах любого класса, допускается в качестве нулевого защитного проводника использовать алюминиевую оболочку питающих кабелей (7.3.135).

Вопрос. Какой должна быть выбрана проводимость нулевых защитных проводников в электроустановках до 1 кВ с глухозаземленной нейтралью в целях обеспечения автоматического отключения аварийного участка?

Ответ. Должна быть выбрана такой, чтобы при замыкании на корпус или нулевой защитный проводник возникал ток КЗ, превышающий не менее чем в 4 раза номинальный ток плавкой вставки ближайшего предохранителя и не менее чем в 6 раз ток расцепителя автоматического выключателя, имеющего обратнозависимую от него характеристику (7.3.139).

Вопрос. Как должны выполняться проходы специально проложенных нулевых защитных (заземляющих) проводников через стены помещений со взрывоопасными зонами?

Ответ. Должны выполняться в отрезках труб или в проемах. Отверстия труб и проемов должны быть уплотнены несгораемыми материалами. Соединение нулевых защитных (заземляющих) проводников в местах проходов не допускается (7.3.141).

Вопрос. Как должна выполняться защита зданий, сооружений и наружных установок, имеющих взрывоопасные зоны, от прямых ударов молнии и вторичных ее проявлений?

Ответ. Должна выполняться в соответствии с РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений».

Вопрос. Как должна выполняться защита установок от статического электричества?

Ответ. Должна выполняться в соответствии с действующими нормативными документами (7.3.143).

Вопрос. На какие электроустановки распространяется настоящая глава Правил?

Ответ. Распространяется на электроустановки, размещаемые в пожароопасных зонах внутри и вне помещений (7.4.1).

Вопрос. Что называется пожароопасной зоной?

Ответ. Называется пространство внутри и вне помещений, в пределах которого постоянно или периодически обращаются горючие (сгораемые) вещества и в котором они могут находиться при нормальном технологическом процессе или при его нарушениях (7.4.2).

Вопрос. Какую классификацию пожароопасных зон предусматривают настоящие Правила?

Ответ. Предусматривают следующую классификацию пожароопасных зон:

зоны класса П-I – зоны, расположенные в помещениях, в которых обращаются горючие жидкости с температурой вспышки выше 61 °C (7.4.3);

зоны класса П-II – зоны, расположенные в помещениях, в которых выделяются горючие пыль или волокна с нижним концентрационным пределом воспламенения более 65 г/м 3(7.4.4);

зоны класса П-IIа – зоны, расположенные в помещениях, в которых обращаются твердые горючие вещества (7.4.5);

зоны класса П-III – расположенные вне помещения зоны, в которых обращаются горючие жидкости с температурой вспышки выше 61 °C или твердые горючие вещества (7.4.6).

Вопрос. К каким пожароопасным зонам относятся помещения вытяжных вентиляторов, а также помещения приточных вентиляторов (если приточные системы работают с воздуха), обслуживающих помещения с пожароопасными зонами класса П-II?

Ответ. Относятся к пожароопасным зонам класса П-II.

Помещения вентиляторов местных отсосов относятся к пожароопасным зонам того же класса, что и обслуживаемая ими зона (7.4.8).

Вопрос. В соответствии с какими нормативами должны выполняться защита зданий, сооружений и наружных установок, содержащих пожароопасные зоны, от прямых ударов молнии и вторичных ее проявлений, а также заземление установленного в них электрооборудования (металлических сосудов, трубопроводов и т. п.), содержащего горючие жидкости, порошкообразные или волокнистые материалы и т. п., для предотвращения искрения, обусловленного статическим электричеством?

Ответ. Должны выполняться в соответствии с действующими нормативами по проектированию и устройству молниезащиты зданий и сооружений и защиты установок от статического электричества (7.4.13).

Вопрос. При каких условиях электрические машины с классами напряжения до 10 кВ могут применяться в пожароопасных зонах любого класса?

Ответ. Могут применяться при условии, что их оболочки имеют степень защиты по ГОСТ 17494-72 не менее указанной в табл. 7.4.1 (7.4.15).

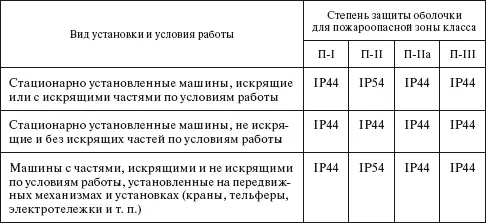

Таблица 7.4.1

Минимальные допустимые степени защиты оболочек электрических машин в зависимости от класса пожароопасной зоны

Вопрос. С какой степенью защиты оболочки должно быть электрооборудование переносного электрифицированного инструмента в пожароопасных зонах любого класса?

Ответ. Должно быть не менее IP44; допускается степень защиты оболочки IP33 при условии выполнения специальных технологических требований к ремонту оборудования в пожароопасных зонах (7.4.17).

Вопрос. Какие электрические аппараты, приборы, шкафы и сборки зажимов могут применяться в пожароопасных зонах?

Ответ. Могут применяться со степенью защиты не менее указанной в табл. 7.4.2 (7.4.20).

Таблица 7.4.2

Минимальные допустимые степени защиты оболочек электрических аппаратов, приборов, шкафов и сборок зажимов в зависимости от класса пожароопасной зоны
