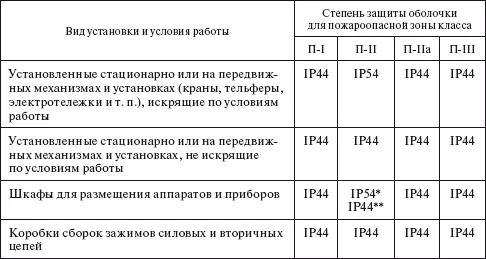

* При установке в них аппаратов и приборов, искрящих по условиям работы.

** При установке в них аппаратов и приборов, не искрящих по условиям работы.

Вопрос. Можно ли устанавливать щитки и выключатели осветительных сетей в пожароопасных зонах?

Ответ. Их рекомендуется выносить из пожароопасных зон любого класса, если это не вызывает существенного удорожания и расхода цветного металла (7.4.24).

Вопрос. Каким кабелем должен выполняться токоподвод подъемных механизмов (кранов, талей и т. п.) в пожароопасных зонах классов П-I и П-II?

Ответ. Должен выполняться переносным гибким кабелем с медными жилами, с резиновой изоляцией, в оболочке, стойкой к окружающей среде (7.4.27).

Вопрос. Допускается ли установка РУ напряжением до 1 кВ и выше в пожароопасных зонах?

Ответ. Их установка в пожароопасных зонах любого класса не рекомендуется. При необходимости установки РУ в пожароопасных зонах степень защиты его элементов (шкафов и т. п.) должна соответствовать табл. 7.4.2 (7.4.28).

Вопрос. Могут ли применяться встроенные или пристроенные ПС с маслонаполненными трансформаторами?

Ответ. Могут при выполнении следующих условий:

двери и вентиляционные отверстия камер трансформаторов с масляным заполнением не должны выходить в пожароопасные зоны;

отверстия в стенах и полу в местах прохода кабелей и труб электропроводки должны быть плотно заделаны несгораемыми материалами;

выход из ПС с маслонаполненными трансформаторами, установленными в камерах, в пожароопасную зону может быть выполнен только из помещения РУ напряжением до 1 кВ. При этом дверь должна быть самозакрывающейся и иметь предел огнестойкости не менее 0,6 ч (7.4.30).

Вопрос. Какой должна быть конструкция светильников с лампами ДРЛ?

Ответ. Должна исключать выпадение из них ламп. Светильники с лампами накаливания должны иметь сплошное силикатное стекло, защищающее лампу. Они не должны иметь отражателей и рассеивателей из сгораемых материалов. В пожароопасных помещениях любого класса складских помещений светильники с люминесцентными лампами не должны иметь отражателей и рассеивателей из горючих материалов (7.4.33).

Вопрос. Какую степень защиты должны иметь переносные светильники в пожароопасных зонах любого класса?

Ответ. Должны иметь степень защиты не менее IP54; стеклянный колпак светильника должен быть защищен металлической сеткой (7.4.35).

Вопрос. Какие покров и оболочку должны иметь кабели и провода в пожароопасных зонах любого класса?

Ответ. Должны иметь покров и оболочку из материалов, не распространяющих горение. Применение кабелей с горючей полиэтиленовой изоляцией не допускается (7.4.36).

Вопрос. Можно ли прокладывать через пожароопасные зоны транзитные электропроводки и КЛ всех напряжений?

Ответ. Через пожарные зоны любого класса, а также на расстояниях менее 1 м по горизонтали и вертикали от пожароопасной зоны запрещается прокладывать не относящиеся к данному технологическому процессу (производству) транзитные электропроводки и КЛ всех напряжений (7.4.37).

Вопрос. Разрешается ли прокладка кабелей и проводов в пожароопасных зонах любого класса?

Ответ. Разрешаются все виды их прокладки. Расстояние от кабелей и изолированных проводов, прокладываемых открыто непосредственно по конструкциям, на изоляторах, лотках, тросах и т. п. до мест открыто хранимых (размещаемых) горючих веществ, должно быть не менее 1 м (7.4.39).

Вопрос. Допускается ли применение в пожароопасных зонах шинопроводов напряжением до 1 кВ?

Ответ. В зонах классов П-II, П-II и П-IIа допускается применение шинопроводов с медными и алюминиевыми шинами со степенью защиты IP20 и выше, при этом в пожароопасных зонах П-I и П-II все шины, в том числе и шины ответвления, должны быть изолированными. В шинопроводах со степенью защиты IP54 и выше шины допускается не изолировать (7.4.43).

Вопрос. В каких пожароопасных зонах допускается применять ответвительные коробки с коммутационными и защитными аппаратами, а также разъемные контактные соединения?

Ответ. Допускается применять в пожароопасных зонах всех классов. При этом ответвительные коробки, установленные на шинопроводах, включая места ввода кабелей (проводов) и места соприкосновения с шинопрово-дами, должны иметь степень защиты IP44 и выше для пожароопасных зон классов П-I, П-IIа и IP54 и выше – для зон класса П-II (7.4.44).

Вопрос. На какие электротермические установки распространяется настоящая глава Правил?

Ответ. Распространяется на производственные и лабораторные установки электропечей и электронагревательных устройств переменного тока промышленной – 50 Гц, пониженной – ниже 50 Гц, повышенно-средней – до 30 кГц, высокой – выше 30 кГц до 300 МГц и сверхвысокой – более 300 МГц до 300 ГГц частоты и постоянного (выпрямленного) тока:

дуговых прямого (включая вакуумные дуговые), косвенного действия и комбинированного нагрева с преобразованием электроэнергии в тепловую в электрической дуге и в сопротивлении шихты, в том числе рудно-термических (рудовосстановительных, ферросплавных), а также плазменных нагревательных и плавильных;

индукционных нагревательных (включая закалочные) и плавильных (тигельных и канальных);

диэлектрического нагрева;

сопротивления прямого и косвенного нагрева, в том числе печей электрошлакового переплава, литья и наплавки, а также электродных печей расплавления флюса для перечисленных разновидностей электрошлаковых печей;

электронно-лучевых;

ионных;

лазерных (7.5.1).

Вопрос. Что представляет собой электротермическая установка (ЭТУ)?

Ответ. Представляет собой комплекс функционально связанных элементов: специализированного электротермического и другого электротехнического, а также механического оборудования, средств управления, контрольно-измерительных приборов и автоматики (КИПиА), обеспечивающих проведение соответствующего технологического процесса (7.5.3).
