Валентин Красник - Правила устройства электроустановок в вопросах и ответах. Пособие для изучения и подготовки к проверке знаний

Вопрос. Что необходимо предусматривать для исключения возможности замыкания при перепуске электродов дуговых печей сопротивления помимо изоляционного покрытия на рабочей (перепускной) площадке?

Ответ. Необходимо предусматривать установку между электродами постоянных разделительных изолирующих щитов (7.5.49).

Вопрос. Что должно устанавливаться в контурах индукторов для улучшения использования трансформаторов и преобразователей?

Ответ. Должны устанавливаться конденсаторные батареи. Для облегчения настройки в резонанс конденсаторные батареи в установках со стабилизируемой частотой, как правило, следует разделять на две части – постоянно включенную и регулируемую (7.5.51).

Вопрос. Какими устройствами должны снабжаться двигатель-генераторы установок частотой 8 кГц и более?

Ответ. Должны снабжаться ограничителями холостого хода, отключающими возбуждение генератора во время длительных пауз между рабочими циклами, когда останов двигатель-генераторов нецелесообразен (7.5.55).

Вопрос. Какие защитные экранирующие устройства должны иметь установки индукционные и диэлектрического нагрева высокой частоты?

Ответ. Должны иметь экранирующие устройства для ограничения уровня напряженности электромагнитного поля на рабочих местах до значений, определяемых действующими санитарными нормами (7.5.56).

Вопрос. Что должно быть заземлено в сушильных камерах диэлектрического нагрева (высокочастотных сушильных установок) с применением сетчатых электродов?

Ответ. Должны быть заземлены сетки с обеих сторон проходов (7.5.57).

Вопрос. Чем должны быть снабжены двери блоков установок индукционных и диэлектрического нагрева высокой частоты?

Ответ. Должны быть снабжены блокировкой, при которой открывание двери возможно лишь при отключении напряжения всех силовых цепей (7.5.58).

Вопрос. Какова должна быть ширина рабочих мест?

Ответ. Должна быть у щитов управления не менее 1,2 м, а у нагревательных устройств, плавильных печей, нагревательных индукторов (при индукционном нагреве) и рабочих конденсаторов (при диэлектрическом нагреве) – не менее 0,8 м (7.5.59).

Вопрос. Где допускается устанавливать печные понижающие и регулировочные сухие трансформаторы (автотрансформаторы), а также трансформаторы с негорючей жидкостью и панели управления (если на них нет приборов, чувствительных к электромагнитным полям)?

Ответ. Допускается устанавливать непосредственно на конструкциях самих печей сопротивления или в непосредственной близости от них (7.5.61).

Вопрос. Как рекомендуется устанавливать электрические аппараты силовых цепей и пирометрические приборы?

Ответ. Рекомендуется устанавливать на раздельных щитах. На приборы не должны воздействовать вибрации и удары при работе коммутационных аппаратов (7.5.63).

Вопрос. Допускается ли совместная прокладка в одной трубе проводов пирометрических цепей и проводов контрольных или силовых цепей?

Ответ. Такая совместная прокладка не допускается, а также не допускается объединение указанных цепей в одном контрольном кабеле (7.5.64).

Вопрос. Каковы требования электробезопасности для установок прямого нагрева, работающих при напряжении выше 50 В переменного или выше 110 В постоянного тока?

Ответ. Рабочая площадка, на которой находятся оборудование установки и обслуживающий персонал, должна быть изолирована от земли. Для установок непрерывного действия, где под напряжением находятся сматывающие и наматывающие устройства, по границам изолированной от земли рабочей площадки должны быть поставлены защитные сетки или стенки, исключающие возможность выброса разматываемой ленты или проволоки за пределы площадки. Кроме того, такие устройства должны снабжаться устройством контроля изоляции с действием на сигнал (7.5.70).

Вопрос. Какой должна быть предельно допустимая величина тока утечки в установках прямого нагрева?

Ответ. Должна составлять не более 0,2 % номинального тока установки (7.5.72).

Вопрос. Какую защиту должны иметь преобразовательные агрегаты электронно-лучевых установок, присоединяемые к питающей электрической сети напряжением до 1 кВ?

Ответ. Должны иметь защиту от пробоев изоляции цепей низшего напряжения и электрической сети, вызванных наведенными зарядами в первичных обмотках повышающих трансформаторов, а также защиту от КЗ во вторичной обмотке (7.5.73).

Вопрос. Чем должны оборудоваться преобразовательные агрегаты для защиты от коммутационных перенапряжений?

Ответ. Должны оборудоваться разрядниками или ОПН, устанавливаемыми на стороне высшего напряжения (7.5.74).

Вопрос. Как должны компоноваться и размещаться ионные и лазерные установки?

Ответ. Должны компоноваться, а входящие в их состав блоки размещаться с учетом мер, обеспечивающих помехоустойчивость управляющих и измерительных цепей этих установок от электромагнитного воздействия, вызываемого флуктуацией газового разряда, обусловливающей характер изменения нагрузки источника питания (7.5.75).

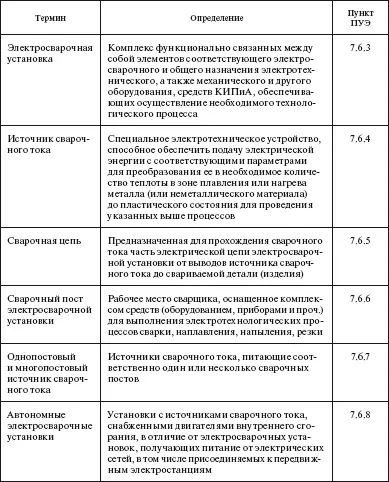

Вопрос. На какие электросварочные установки распространяется настоящий раздел Правил?

Ответ. Распространяется на оборудуемые и используемые в закрытых помещениях или на открытом воздухе стационарные, переносные и передвижные электросварочные установки, предназначенные для выполнения электротехнологических процессов сварки, наплавки, напыления, резки плавлением (разделительной и поверхностной) и сварки с применением давления, в том числе:

дуговой и плазменной сварки, наплавки, переплава, напыления, резки;

электрошлаковой сварки, электрошлакового и плазменно-дугового переплава;

индукционной сварки и наплавления;

электронно-лучевой сварки;

лазерной сварки и резки;

сварки контактным разогревом;

контактной или диффузионной сварки;
