Вопрос. Какую нейтраль должны иметь электрические сети торфяных электроустановок напряжением до 1 кВ и выше?

Ответ. Должны иметь изолированную нейтраль. Допускается заземление нулевых точек в цепях измерения, сигнализации и защиты напряжением до 1кВ (7.7.4).

Вопрос. К какой категории в отношении надежности электроснабжения следует относить электроприемники торфяных электроустановок?

Ответ. Следует относить ко II категории (7.7.6).

Вопрос. Какая защита должна быть установлена на ПС, от которых в числе других потребителей получают питание передвижные торфяные электроустановки напряжением выше 1 кВ?

Ответ. На каждой отходящей линии должна быть установлена селективная защита, отключающая линию при возникновении на ней однофазного замыкания на землю. Должна быть выполнена вторая ступень защиты, действующая при отказе селективной защиты линии.

В качестве второй ступени должна применяться защита от повышения напряжения нулевой последовательности, действующая с выдержкой времени 0,5–0,7 с на отключение секции или системы шин, трансформатора, ПС в целом (7.7.7).

Вопрос. Какую защиту должны иметь торфяные электроустановки напряжением до 1 кВ, получающие питание от трансформатора с изолированной нейтралью?

Ответ. Должны иметь защиту от замыкания на землю с мгновенным отключением установки в случае однофазного замыкания на землю (7.7.8).

Вопрос. Из каких блоков должны состоять стационарные ТП (в том числе столбовые), применяемые на участке добычи торфа?

Ответ. Должны состоять из комплектных блоков, допускающих многократный монтаж и демонтаж (7.7.9).

Вопрос. Каким должно быть ограждение территории стационарной ТП (в том числе столбовой)?

Ответ. Территория должна быть ограждена забором высотой 1,8–2,0 м. Ограждение может быть выполнено из колючей проволоки.

Ворота ограждения должны быть снабжены замком. На них должен быть повешен предупреждающий плакат (7.7.10).

Вопрос. Какие опоры допускается применять на ВЛ торфяных электроустановок?

Ответ. При сроке службы до 5 лет допускается применять деревянные опоры из хвойных пород непропитанного леса. Диаметр опор ВЛ в верхнем отрубе должен быть не менее 14 см (7.7.13).

Вопрос. Допускается ли совместная подвеска на общих опорах проводов ВЛ напряжением до 1 кВ и проводов ВЛ выше 1 кВ?

Ответ. Допускается. При этом расстояние по вертикали между точками подвеса проводов ВЛ до 1 кВ и проводов ВЛ выше 1 кВ должно быть не менее 1,5 м. На всем протяжении совместной подвески для проводов ВЛ выше 1 кВ должно применяться двойное крепление (7.7.15).

Вопрос. На каких ответвлениях от ВЛ должны быть установлены разъединители?

Ответ. Должны быть установлены на ответвлениях протяженностью более 1 км ВЛ напряжением выше 1 кВ, а также перед стационарными установками (насосные низкого давления и т. п.) (7.7.23).

Вопрос. Каким должно быть расстояние от проводов ввода ВЛ, питающей передвижную электроустановку напряжением до 10 кВ, до земли?

Ответ. Должно быть не менее 3 м. Проход под проводами ввода должен быть огражден (7.7.24).

Вопрос. Как могут укладываться переносные КЛ напряжением до 10 кВ, питающие электроэнергией непрерывно двигающиеся или периодически передвигаемые в течение одного сезона машины?

Ответ. Могут укладываться непосредственно на поверхности залежи. При этом около КЛ выше 1 кВ должны устанавливаться предупреждающие плакаты (7.7.28).

Вопрос. При помощи каких устройств следует производить присоединение переносной КЛ к ВЛ?

Ответ. Следует производить при помощи разъединяющих устройств. Высота установки незащищенных токоведущих частей разъединяющего устройства от земли должна быть не менее 5 м для линейных устройств и 3,5 м – для разъемных и переносных устройств (7.7.30).

Вопрос. Какую блокировку должны иметь коммутационные устройства электродвигателей напряжением выше 1 кВ?

Ответ. Должны иметь блокировку, не допускающую: отключение разъединителя под нагрузкой; включение разъединителя при включенном пусковом аппарате; открывание шкафа при включенном разъединителе; включение разъединителя при открытом шкафе (7.7.33).

Вопрос. При помощи какого устройства допускается производить пуск электродвигателя, присоединенного к отдельному трансформатору?

Ответ. Допускается производить при помощи пускового устройства, установленного на стороне высшего напряжения трансформатора, без установки коммутационной аппаратуры между электродвигателем и трансформатором (7.7.35).

Вопрос. Допускается ли прямой пуск электродвигателей?

Ответ. Допускается для электродвигателей, мощность которых не превышает 90 % мощности трансформатора (7.7.38).

Вопрос. Каким должно быть сопротивление заземляющего устройства передвижных торфяных электроустановок напряжением выше 1 до 10 кВ, присоединенных к электрическим сетям с изолированной нейтралью?

Ответ. Должно быть не более 40/ I , Ом, где I – ток однофазного замыкания на землю, А (7.7.39).

Вопрос. Каким должно быть сопротивление заземления торфяных электроустановок напряжением до 1 кВ, присоединенных электрическим к сетям с изолированной нейтралью?

Ответ. Должно быть не более 30 Ом (7.7.40).

Вопрос. Что рекомендуется применять в качестве переносных заземлителей?

Ответ. Рекомендуется применять стержневые электроды длиной не менее 2,5 м, погружаемые вертикально в залежи на глубину не менее 2 м. Количество электродов должно быть не менее трех (7.7.42).

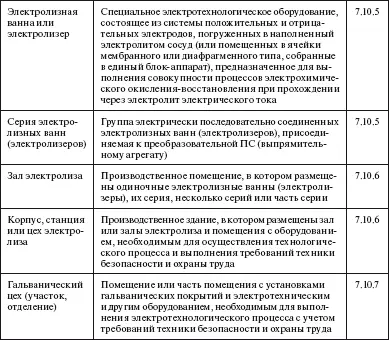

Окончание табл.

Вопрос. На какие электролизные установки распространяется настоящая глава Правил?

Ответ. Распространяется на расположенные внутри зданий производственные и опытно-промышленные установки электролиза водных растворов кислот, щелочей и солей с получением и без получения металлов, установки электролиза расплавленных солей, окислов и щелочей и установки гальванических покрытий изделий (деталей) черными и цветными металлами, в том числе редкими и драгоценными.
