непрерывность электрической цепи обеспечивается либо их конструкцией, либо соответствующими соединениями, защищенными от механических, химических и других повреждений;

их демонтаж невозможен, если не предусмотрены меры по сохранению непрерывности цепи и ее проводимости (1.7.122).

Вопрос. Какие проводники не допускается использовать в качестве РЕ- проводников?

Ответ. Не допускается использовать:

металлические оболочки изоляционных трубок и трубчатых проводов, несущие тросы при тросовой электропроводке, металлорукава, а также свинцовые оболочки проводов и кабелей;

трубопроводы газоснабжения и другие трубопроводы горючих и взрывоопасных веществ и смесей, трубы канализации и центрального отопления;

водопроводные трубы при наличии в них изолирующих вставок (1.7.123).

Вопрос. Допускается ли использовать нулевые защитные проводники цепей в качестве нулевых защитных проводников электрооборудования, питающегося по другим цепям, а также ОПЧ электрооборудования в качестве нулевых защитных проводников для другого электрооборудования?

Ответ. Не допускается, за исключением оболочек и опорных конструкций шинопроводов и комплектных устройств заводского изготовления, обеспечивающих возможность подключения к ним защитных проводников в нужном месте (1.7.124).

Вопрос. Каковы должны быть наименьшие сечения защитных проводников?

Ответ. Должны соответствовать данным табл. 1.7.5.

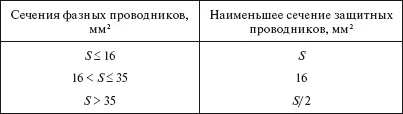

Таблица 1.7.5

Наименьшие сечения защитных проводников

Допускается (при необходимости) принимать сечение защитного проводника менее требуемых, если оно рассчитано по приведенной в Правилах специальной формуле (1.7.126).

Вопрос. Каким должно быть сечение медных защитных проводников, не входящих в состав кабеля или проложенных не в общей оболочке (трубе, коробе, на одном лотке) с фазными проводниками, а также отдельно проложенных алюминиевых проводников?

Ответ. Во всех случаях должно быть не менее:

медных проводников:

2,5 мм 2– при наличии металлической защиты;

4 мм 2– при отсутствии металлической защиты.

Сечение отдельно проложенных защитных алюминиевых проводников должно быть не менее 16 мм 2(1.7.127).

Вопрос. Как рекомендуется прокладывать нулевые защитные проводники в системе TN?

Ответ. Рекомендуется прокладывать совместно или в непосредственной близости с фазными проводниками (1.7.128).

Вопрос. Какую изоляцию должны иметь нулевые защитные проводники в местах, где возможно повреждение изоляции фазных проводников в результате искрения между неизолированным нулевым защитным проводником и металлической оболочкой или конструкцией (например, при прокладке проводов в трубах, коробах, лотках)?

Ответ. Должны иметь изоляцию, равноценную изоляции фазных проводников (1.7.129).

Вопрос. В каких цепях могут быть совмещены функции нулевого защитного ( РЕ ) и нулевого рабочего ( N ) проводников?

Ответ. Могут быть совмещены в одном проводнике ( РЕ -проводник) в многофазных цепях в системе TN для стационарно проложенных кабелей, жилы которых имеют площадь поперечного сечения не менее 10 мм 2по меди или 16 мм 2по алюминию (1.7.131).

Вопрос. В каких цепях не допускается совмещение функций нулевого защитного и нулевого рабочего проводников?

Ответ. Не допускается совмещение в цепях однофазного тока. В качестве нулевого защитного проводника в таких цепях должен быть предусмотрен отдельный третий проводник. Это требование не распространяется на ответвления от ВЛ напряжением до 1 кВ к однофазным потребителям электроэнергии (1.7.132).

Вопрос. Допускается ли использование сторонних проводящих частей в качестве единственного PEN -проводника?

Ответ. Не допускается. Это требование не исключает использование открытых и сторонних проводящих частей в качестве дополнительного PEN- проводника при присоединении их к системе уравнивания потенциалов (1.7.133).

Вопрос. Какой должна быть изоляция PEN -проводников?

Ответ. Должна быть равноценна изоляции фазных проводников. Не требуется изолировать шину PEN сборных шин низковольтных комплектных устройств (1.7.134).

Вопрос. Допустимо ли объединять нулевой рабочий и нулевой защитный проводники?

Ответ. Если эти проводники разделены начиная с какой-либо точки электроустановки, их объединение за точкой разделения по ходу распределения электроэнергии не допускается.

Вопрос. К какому зажиму или шине должен быть подключен PEN -проводник питающей линии?

Ответ. Должен быть подключен к зажиму или шине нулевого защитного ( РЕ ) проводника (1.7.135).

Вопрос. Какие проводники могут быть использованы в качестве проводников системы уравнивания потенциалов?

Ответ . Могут быть использованы открытые и сторонние проводящие части, или специально проложенные проводники, или их сочетание (1.7.36).

Вопрос. Каким должно быть сечение проводников основной системы уравнивания потенциалов?

Ответ. Должно быть не менее половины наибольшего сечения защитного проводника электроустановки, если сечение проводника уравнивания потенциалов при этом не превышает 25 мм 2по меди или равноценного ему из других материалов. Применение проводников большего сечения, как правило, не требуется. Сечение проводников основной системы уравнивания потенциалов в любом случае должно быть не менее: медных – 6 мм 2, алюминиевых – 16 мм 2, стальных – 50 мм 2(1.7.137).

Вопрос. Каким должно быть сечение проводников дополнительной системы уравнивания потенциалов?

Ответ. Должно быть не менее:

при соединении двух ОПЧ – сечения меньшего из защитных проводников, подключенных к этим частям;

при соединении ОПЧ и сторонней проводящей части – половины сечения защитного проводника, подключенного к ОПЧ (1.7.138).

Вопрос. Какие требования предъявляются к исполнению соединения и присоединения заземляющих, защитных проводников и проводников системы уравнивания потенциалов?
