Валентин Красник - Правила устройства электроустановок в вопросах и ответах. Пособие для изучения и подготовки к проверке знаний

Ответ. Могут получать питание от стационарных или автономных передвижных источников питания.

Питание от стационарной электрической сети должно, как правило, выполняться от источника с глухозаземленной нейтралью с применением систем TN-S или TN-C-S. Объединение функций нулевого защитного проводника РЕ и нулевого рабочего проводника N в одном общем проводнике PEN внутри передвижной электроустановки не допускается. Разделение PEN -проводника питающей линии на РЕ и N -проводники должно быть выполнено в точке подключения установки к источнику питания.

При питании от автономного передвижного источника его нейтраль, как правило, должна быть изолирована (1.7.158).

Вопрос. Какая защита при косвенном прикосновении должна быть выполнена в случае питания передвижной электроустановки от стационарного источника питания?

Ответ. Должно быть выполнено автоматическое отключение питания с применением устройства защиты от сверхтоков. При этом время отключения, приведенное в табл. 1.7.2, должно быть уменьшено вдвое либо дополнительно к устройству защиты от сверхтоков должно быть применено УЗО, реагирующее на дифференциальный ток.

При применении УЗО, реагирующего на потенциал корпуса относительно земли, уставка по значению отключающего напряжения должна быть равной 25 В при времени отключения не более 5 с (1.7.159).

Вопрос. Какая защита должна быть установлена в точке подключения передвижной электроустановки к источнику питания?

Ответ. Должно быть установлено устройство защиты от сверхтоков и УЗО, реагирующее на дифференциальный ток, номинальный отключающий дифференциальный ток которого должен быть на 1–2 ступени больше соответствующего тока УЗО, установленного на вводе в передвижную электроустановку.

Устройство присоединения ввода питания в передвижную электроустановку должно иметь двойную изоляцию (1.7.160).

Вопрос. Какие защитные мероприятия должны быть выполнены при применении автоматического отключения питания в системе IT для защиты при косвенном прикосновении?

Ответ. Должны быть выполнены:

защитное заземление в сочетании с непрерывным контролем изоляции, действующей на сигнал;

автоматическое отключение питания, обеспечивающее время отключения при двухфазном замыкании на ОПЧ в соответствии с табл. 1.7.10.

Таблица 1.7.10

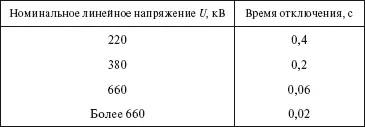

Наибольшее допустимое время защитного автоматического отключения для системы IT в передвижных электроустановках, питающихся от автономного передвижного источника

Для обеспечения автоматического отключения питания должно быть применено: устройство защиты от сверхтоков в сочетании с УЗО, реагирующим на дифференциальный ток, или устройством непрерывного контроля изоляции, действующим на отключение, или УЗО, реагирующим на потенциал корпуса относительно земли (1.7.161).

Вопрос. Что должно быть предусмотрено на вводе в передвижную электроустановку?

Ответ. Должна быть предусмотрена главная шина уравнивания потенциалов, к которой должны быть присоединены:

нулевой защитный проводник РЕ или защитный проводник РЕ питающей линии;

защитный проводник передвижной электроустановки с присоединенными к нему защитными проводниками ОПЧ;

проводник уравнивания потенциалов корпуса и других сторонних проводящих частей передвижной электроустановки;

заземляющий проводник, присоединенный к местному заземлителю передвижной электроустановки (при его наличии).

При необходимости открытые и сторонние проводящие части должны быть соединены между собой посредством проводников дополнительного уравнивания потенциалов (1.7.162).

Вопрос. С соблюдением каких требований должно быть выполнено защитное заземление передвижной электроустановки в системе IT ?

Ответ. Должно быть выполнено с соблюдением требований либо к его сопротивлению, либо к напряжению прикосновения при однофазном замыкании на ОПЧ.

При выполнении заземляющего устройства с соблюдением требований к его сопротивлению значение его сопротивления не должно превышать 25 Ом.

При выполнении заземляющего устройства с соблюдением требований к напряжению прикосновения сопротивление заземляющего устройства не нормируется. В этом случае должно быть выполнено условие:

где R э– сопротивление заземляющего устройства передвижной электроустановки, Ом;

I э– полный ток однофазного замыкания на ОПЧ передвижной электроустановки, А (1.7.163).

Вопрос. В каких случаях допускается не выполнять местный заземлитель для защитного заземления передвижной электроустановки, питающейся от автономного передвижного источника питания с изолированной нейтралью?

Ответ. Допускается не выполнять в следующих случаях:

автономный источник питания и электроприемники расположены непосредственно на передвижной электроустановке, их корпуса соединены между собой при помощи защитного проводника, а от источника не питаются другие электроустановки;

автономный передвижной источник питания имеет свое заземляющее устройство для защитного заземления, все ОПЧ передвижной электроустановки, ее корпус и другие сторонние проводящие части надежно соединены с корпусом автономного передвижного источника при помощи защитного проводника, а при двухфазном замыкании на разные корпуса электрооборудования в передвижной электроустановке обеспечивается время автоматического отключения питания в соответствии с табл. 1.7.10 (1.7.164).

Вопрос. Какие требования предъявляют Правила к автономным передвижным источникам питания с изолированной нейтралью?

Ответ. Они должны иметь устройство непрерывного контроля сопротивления изоляции относительно корпуса (земли) со световым и звуковым сигналами. Должна быть обеспечена возможность проверки исправности устройства контроля изоляции и его отключения (1.7.165).

Вопрос. Применением каких защитных мер должна быть обеспечена защита от прямого прикосновения в передвижных электроустановках?

Ответ. Должна быть обеспечена применением изоляции токоведущих частей, ограждений и оболочек со степенью защиты не менее IP2X. Применение барьеров и размещение вне пределов досягаемости не допускается (1.7.166).
