до ближайших частей производственных, складских, административно-бытовых и общественных зданий и сооружений (кроме электрических станций и подстанций) при неотклоненном положении проводов: 20 м – для ВЛ 330 кВ; 30 м – для ВЛ 500 кВ; 40 м – для ВЛ 750 кВ.

Прохождение ВЛ по территориям стадионов, учебных и детских учреждений не допускается (2.5.216).

Вопрос. какими должны быть расстояния от отклоненных проводов ВЛ, расположенных вдоль улиц, в парках и садах, до деревьев, а также до тросов подвески дорожных знаков?

Ответ. должны быть не менее приведенных в табл. 2.5.21 (2.5.17).

Вопрос. Где должно выбираться место пересечения?

Ответ. Должно выбираться возможно ближе к опоре верхней (пересекающей) ВЛ (ВЛЗ). Расстояния от проводов нижней (пересекаемой) ВЛ до опор верхней (пересекающей) ВЛ по горизонтали и от проводов верхней (пересекающей) ВЛ до опор нижней (пересекаемой) ВЛ в свету должны быть не менее приведенных в табл. 2.5.23, а также не менее 1,5 м для ВЛЗ и 0,5 м для ВЛИ.

Допускается выполнение пересечений ВЛ и ВЛЗ между собой и с ВЛ (ВЛИ) напряжением до 1 кВ на общей опоре (2.5.221).

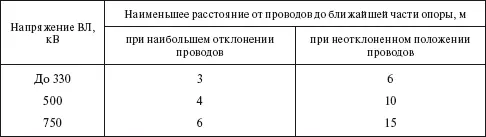

Таблица 2.5.23

Наименьшее расстояние между проводами и опорами пересекающихся ВЛ

Вопрос. Какого типа должны быть опоры и провода пересекаемых ВЛ, ограничивающие пролет пересечения, при пересечении ВЛ 500–750 кВ с ВЛ 6-20 кВ и ВЛ (ВЛИ) до 1 кВ?

Ответ. Опоры должны быть анкерного типа. Провода пересекаемых ВЛ в пролете пересечения должны быть:

сталеалюминиевыми площадью сечения не менее 70 мм 2по алюминию – для ВЛ 6-20 кВ;

сталеалюминиевыми площадью сечения по алюминию не менее 70 мм 2или из термоупроченного алюминиевого сплава площадью сечения не менее 70 мм 2– для ВЛЗ 6-20 кВ;

алюминиевыми площадью сечения не менее 50 мм 2– для ВЛ до 1 кВ;

жгут СИП без несущего нулевого провода с площадью сечения фазной жилы не менее 25 мм 2или с несущим проводом из термообработанного алюминиевого сплава площадью сечения не менее 50 мм 2(2.5.223).

Вопрос. Как должны крепиться провода на опорах в пролетах пересечений?

Ответ. Должны крепиться с помощью:

подвесных стеклянных изоляторов – для ВЛ (ВЛЗ) 6-20 кВ;

штыревых изоляторов с двойным креплением к ним – для ВЛ до 1 кВ;

натяжных анкерных зажимов – для ВЛИ (2.5.223).

Вопрос. Каковы требования Правил в части взаимного расположения проводов ВЛ разных напряжений?

Ответ. Провода ВЛ более высокого напряжения, как правило, должны быть расположены выше проводов пересекаемых ВЛ более низкого напряжения. Допускается как исключение прохождение ВЛ 35 кВ и выше с проводами площадью сечения алюминиевой части 120 мм 2и более над проводами ВЛ более высокого напряжения, но не выше 220 кВ (в городах и поселках городского типа допускается прохождение ВЛИ или ВЛ с изолированными проводами напряжением до 1 кВ над проводами ВЛ напряжением до 20 кВ). При этом прохождение ВЛ более низкого напряжения над проводами двухцепных ВЛ более высокого напряжения не допускается (2.5.225).

Вопрос. Какими должны приниматься наименьшие расстояния между ближайшими проводами (или проводами и тросами) пересекающихся ВЛ?

Ответ. Должны приниматься не менее приведенных в табл. 2.5.24 Правил.

Расстояние по вертикали между ближайшими проводами пересекающей ВЛЗ и пересекаемой ВЛИ при температуре воздуха +15 °C без ветра должно быть не менее 1 м (2.5.227).

Вопрос. Каковы требования Правил к заземлению опор и установке защитных аппаратов на ВЛ с деревянными опорами, не защищенных тросами, при пересечении их с ВЛ 750 кВ?

Ответ. Металлические детали для крепления проводов (крюки, штыри, оголовки) должны быть заземлены на опорах, ограничивающих пролет пересечения, а количество подвесных изоляторов в гирляндах должно соответствовать изоляции для металлических опор. При этом на опорах ВЛ 35-220 кВ должны быть установлены защитные аппараты.

Если расстояние от места пересечения до ближайших опор пересекающихся ВЛ составляет более 40 м, допускается защитные аппараты не устанавливать, а заземление деталей крепления проводов на опорах ВЛ 35 кВ и выше не требуется (2.5.229).

Вопрос. Какими должны быть расстояния по горизонтали при параллельном следовании и сближении ВЛ одного напряжения между собой или с ВЛ других напряжений?

Ответ. Должны быть не менее приведенных в табл. 2.5.25 Правил и приниматься по ВЛ более высокого напряжения.

Указанные расстояния подлежат дополнительной проверке:

на непревышение смещения нейтрали более 15 % фазного напряжения в нормальном режиме работы ВЛ до 35 кВ с изолированной нейтралью за счет электромагнитного и электростатического влияния ВЛ более высокого напряжения;

на исключение возможности развития в отключенном положении ВЛ 500–750 кВ, оборудованных компенсирующими устройствами (шунтирующими реакторами, синхронными или тиристорными статическими компенсаторами и др.), резонансных перенапряжений (2.5.230).

Вопрос. По каким вариантам должно быть выполнено пересечение ВЛ напряжением до 35 кВ с ЛС и ЛПВ?

Ответ. Должно быть выполнено по одному из следующих вариантов:

проводами ВЛ и подземным кабелем ЛС и ЛПВ;

проводами ВЛ и воздушным кабелем ЛС и ЛПВ;

подземной кабельной вставкой в ВЛ и неизолированными проводами ЛС и ЛПВ;

проводами ВЛ и неизолированными проводами ЛС и ЛПВ (2.5.231).

Вопрос. В каких случаях может применяться пересечение ВЛ напряжением до 35 кВ с неизолированными проводами ЛС и ЛПВ?

Ответ. Может применяться в следующих случаях:

если невозможно проложить ни подземный кабель ЛС и ЛПВ, ни кабель ВЛ;

если применение кабельной вставки в ЛС приведет к необходимости установки дополнительного или переноса ранее установленного усилительного пункта ЛС;

если при применении кабельной вставки в ЛПВ общая длина кабельных вставок в линию превышает допустимые значения;

если на ВЛ применены подвесные изоляторы. При этом ВЛ на участке пересечения с неизолированными проводами ЛС и ЛПВ выполняются с повышенной механической прочностью проводов и опор (2.5.232).

Вопрос. По каким вариантам должно быть выполнено пересечение ВЛ 110–500 кВ с ЛС и ЛПВ?

Ответ. Должно быть выполнено по одному из следующих вариантов:
