Валентин Красник - Правила устройства электроустановок в вопросах и ответах. Раздел 2. Передача электроэнергии. Пособие для изучения и подготовки к проверке знаний

Вопрос 280.Где должны устанавливаться опоры при прохождении ВЛ по просадочным грунтам?

Ответ. Должны устанавливаться, как правило, на площадках с минимальной площадью водосбора с выполнением комплекса противопросадочных мероприятий. Нарушение растительности и почвенного покрова должно быть минимальным (п. 2.5.30).

Вопрос 281.Допускается ли применение опор с оттяжками на участках ВЛ до 330 кВ, проходящих по обрабатываемым землям?

Ответ. Подобное применение опор не допускается (п. 2.5.33)

Вопрос 282.Какие опоры рекомендуется применять на участках трассы, проходящих по обрабатываемым землям, в населенной местности и в местах стесненных подходов к электростанциям и подстанциям?

Ответ. Рекомендуется применять двухцепные и многоцепные свободностоящие опоры (п. 2.5.34).

Вопрос 283.Какие должны быть предусмотрены меры при прохождении ВЛ с деревянными опорами по лесам, сухим болотам и другим местам, где возможны низовые пожары?

Ответ. Должна быть предусмотрена одна из следующих мер:

устройство канавы глубиной 0,4 м и шириной 0,6 м на расстоянии 2 м вокруг каждой стойки опоры;

уничтожение травы и кустарника и очистка от них площадки радиусом 2 м вокруг каждой опоры;

применение железобетонных приставок, при этом расстояние от земли до нижнего торца стойки должно быть не менее 1 м (п. 2.5.35).

Вопрос 284.Что следует предусматривать в районах сильноагрессивной степени воздействия среды, в районах солончаков, засоленных песков, песчаных пустынь, в прибрежных зонах морей и соленых озер площадью более 10 000 м 2, а также в местах, где в процессе эксплуатации установлено коррозийное разрушение металла изоляторов, линейной арматуры, проводов и тросов, заземлителей?

Ответ. Следует предусматривать:

изоляторы и линейную арматуру в тропическом исполнении, при необходимости с дополнительными защитными мероприятиями;

коррозийно-стойкие провода, тросы и тросовые элементы опор;

увеличение сечения элементов заземляющих устройств, применение оцинкованных заземлителей (п. 2.5.37).

Вопрос 285.Что относится к климатическим условиям, которые необходимо учитывать при расчете ВЛ и их элементов?

Ответ. К таким условиям относятся: ветровое давление, толщина стенки гололеда, температура воздуха, степень агрессивности воздействия окружающей среды, интенсивность грозовой деятельности, пляска проводов и тросов, вибрация (п. 2.5.38).

Вопрос 286.На основании чего должно производиться определение расчетных условий по ветру и гололеду?

Ответ. Должно производиться на основании соответствующих карт климатического районирования территории РФ.

При отсутствии региональных карт значения климатических параметров уточняются путем обработки соответствующих данных многолетних наблюдений (п. 2.5.38).

Вопрос 287.По каким материалам определяется интенсивность грозовой деятельности?

Ответ. Должна определяться по картам районирования территории РФ по числу грозовых часов в году, региональным картам с уточнением при необходимости по данным метеостанций о среднегодовой продолжительности гроз (п. 2.5.38)

Вопрос 288.Как делится территория РФ по частоте повторяемости и интенсивности пляски проводов и тросов?

Ответ. Делится на районы с умеренной пляской проводов (частота повторяемости пляски 1 раз в 5 лет и менее) и с частой и интенсивной пляской проводов (частота повторяемости более 1 раза в 5 лет) (п. 2.5.38).

Вопрос 289.На какой высоте определяются значения максимальных ветровых давлений и толщины стенок гололеда для ВЛ?

Ответ. Определяются на высоте 10 м над поверхностью земли с повторяемостью 1 раз в 25 лет (нормативные значения) (п. 2.5.40).

Вопрос 290.Каким принимается нормативное ветровое давление, соответствующее 10-минутному интервалу осреднения скорости ветра, на высоте 10 м над поверхностью земли?

Ответ. Принимается по табл. 2.5.1 в соответствии с картой районирования территории России по ветровому давлению или по региональным картам районирования (п. 2.5.41).

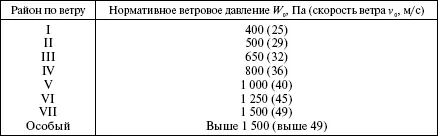

Таблица 2.5.1

Нормативное ветровое давление на высоте 10 м над поверхностью земли

Вопрос 291.Как определяется ветровое давление на провода ВЛ?

Ответ. Определяется по высоте расположения приведенного центра тяжести всех проводов, на тросы – по высоте расположения центра тяжести тросов, на конструкции опор ВЛ – по высоте расположения средних точек зон, отсчитываемых от отметки поверхности земли в месте установи опоры. Высота каждой зоны должна быть не более 10 м.

Для различных высот расположения центра тяжести проводов, тросов, а также средних точек зон конструкции опор ВЛ ветровое давление определяется умножением его значения на коэффициент, принимаемый по табл. 2.5.2 (п. 2.5.44).

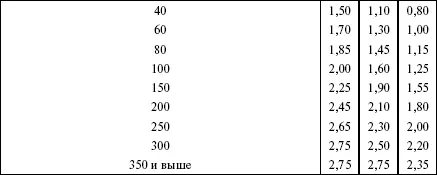

Таблица 2.5.2

Изменение коэффициента по высоте в зависимости от типа местности

Примечание. Типы местности соответствуют определениям, приведенным в ответе на вопрос 268.

Вопрос 292.Какой следует принимать нормативную толщину стенки гололеда плотностью 0,9 г/см 3?

Ответ. Следует принимать по табл. 2.5.3 в соответствии с картой районирования территории России по толщине стенки гололеда или по региональным картам районирования (п. 2.5.46)

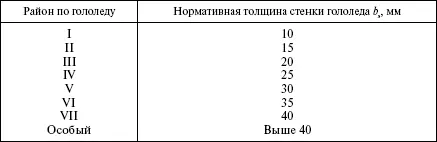

Таблица 2.5.3

Нормативная толщина стенки гололеда для высоты 10 м над поверхностью земли

Вопрос 293.Как определяется толщина стенки гололеда на проводах ВЛ?

Ответ. Определяется на высоте расположения приведенного центра тяжести всех проводов, на тросах – на высоте расположения центра тяжести тросов.

Толщина стенки гололеда на проводах (тросах) при высоте расположения приведенного их центра тяжести более 25 м определяется умножением ее значения на коэффициенты, принимаемые по табл. 2.5.4 (п. 2.5.49).

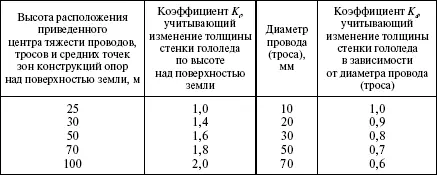

Таблица 2.5.4

Коэффициенты, учитывающие изменение толщины стенки гололеда

Примечание. Для промежуточных высот и диаметров значения коэффициентов определяются линейной интерполяцией.
