провода расщепленной фазы из трех и более составляющих при длинах пролетов, превышающих 700 м;
провода ВЛЗ при прохождении трассы на местности типа А, если напряжение в проводе при среднегодовое температуре превышает 40 Н/мм 2(п. 2.5.85).

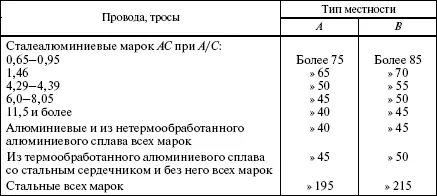

Таблица 2.5.11
Механические напряжения, Н/мм 2, расщепленных проводов и тросов из двух составляющих, при среднегодовой температуре, требующих защиты от вибрации

Вопрос 304.Для каких проводов и тросов защита от вибрации рекомендуется?
Ответ. Защищать от вибрации рекомендуется:
провода алюминиевые и из нетермообработанного алюминиевого сплава площадью сечения до 95 мм 2, из термообработанного алюминиевого сплава и сталеалюминиевые провода площадью сечения алюминиевой части до 70 мм 2, стальные тросы площадью сечения до 35 мм 2– гасителями вибрации петлевого типа (демпфирующие петли) или армирующими спиральными прутками, протекторами, спиральными вязками;
провода (тросы) большего сечения – гасителями вибрации типа Стокбриджа;
провода ВЛЗ в местах их крепления к изоляторам – гасителями вибрации спирального типа с полимерным покрытием.
Гасители вибрации следует устанавливать с обеих сторон пролета (п. 2.5.85).
Расположение проводов, тросов и расстояния между ними
Вопрос 305.Какое расположение проводов может применяться на ВЛ?
Ответ. Может применяться любое расположение проводов на опоре: горизонтальное, вертикальное, смешанное. На ВЛ 35 кВ и выше с расположением проводов в несколько ярусов предпочтительной является схема со смещением проводов соседних ярусов по горизонтали; в районах по гололеду IV и более рекомендуется применять горизонтальное расположение проводов (п. 2.5.86).
Вопрос 306.По каким условиям должны выбираться расстояния между проводами ВЛ, а также между проводами и тросами?
Ответ. Должны выбираться:
1) по условиям работы проводов (тросов) в пролетах;
2) по допустимым изоляционным расстояниям между проводами, между проводами и элементами опоры;
3) по условиям защиты от грозовых перенапряжений;
4) по условиям короны и допустимых уровней радиопомех и акустических шумов (п. 2.5.87).
Вопрос 307.Как определяется минимальное расстояние между проводами в пролете?
Ответ. Это значение определяется расчетами, приведенными в пп. 2.5.88, 2.5.89 настоящих Правил с учетом коэффициентов, приведенных в таблицах 2.5.12 и 2.5.13 (п. 2.5.88, 2.5.89).

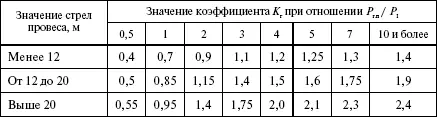

Таблица 2.5.12
Значения коэффициента для определения минимального расстояния между проводами в пролете

Таблица 2.5.13
Значение коэффициента для определения минимального расстояния между неотклоненными проводами в середине пролета

Вопрос 308.Какими принимаются расстояния между проводами на ВЛ с поддерживающими гирляндами изоляторов при смешанном расположении проводов (имеются смещения проводов относительно друг друга как по горизонтали, так и по вертикали)?
Ответ. Минимальное смещение по горизонтали d гор(при заданном расстоянии между проводами по вертикали) или минимальное расстояние по вертикали d верт(при заданном смещении по горизонтали) определяется в середине пролета в зависимости от наименьших расстояний между проводами ВЛ d гори d верт, рассчитанных согласно пп. 2.5.88 и 2.5.89
Правил, и принимается в соответствии с табл. 2.5.14 (при d гор‹ d верт) или табл. 2.5.15 (при d гор› d верт). Промежуточные значения смещений и расстояний определяются линейной интерполяцией (п. 2.5.90).
Таблица 2.5.14
Соотношения между горизонтальным и вертикальным смещениями проводов при d гор ‹ d верт

Таблица 2.5.15
Соотношения между горизонтальным и вертикальным смещениями проводов при d гор › d верт

Вопрос 309.Каким должно быть расстояние между проводами на ВЛ 35 кВ и ниже со штыревыми и стержневыми изоляторами при любом расположении проводов?
Ответ. Должно быть по условиям их сближения в пролете не менее значений, определенных по формуле, м:
d = d эл+ 0,6f
где d эл– расстояние для условий внутренних перенапряжений, м;
f – стрела провеса при высшей температуре после вытяжки провода в действительном пролете, м.
Расстояние между проводами на опоре и в пролете ВЛЗ независимо от расположения проводов па опоре и района по гололеду должно быть не менее 0,4 м (п. 2.5.94).
Вопрос 310.При каких условиях допускается подвеска на общих опорах проводов ВЛ до 10 кВ и ВЛ до 1 кВ?
Ответ. Допускается при соблюдении следующих условий:
1) ВЛ до 1 кВ должны выполняться по расчетным условиям ВЛ высшего напряжения;
2) провода ВЛ до 10 кВ должны располагаться выше проводов ВЛ до 1 кВ, причем расстояние между ближайшими проводами ВЛ разных напряжений на опоре, а также в середине пролета при температуре окружающего воздуха плюс 15 °C без ветра должно быть не менее 2 м;
3) крепление проводов высшего напряжения на штыревых изоляторах должно быть двойным (п. 2.5.96).
Провода ВЛЗ могут быть подвешены на общих опорах с проводами ВЛ 6-20 кВ, а также с проводами ВЛ и ВЛИ до 1 кВ (п. 2.5.96).
Вопрос 311.Какие должны соблюдаться требования при подвеске на общих опорах проводов ВЛЗ 6-20 кВ и ВЛ до 1 кВ или ВЛИ?
Ответ. Должны соблюдаться следующие требования:
1) ВЛ до 1 кВ или ВЛИ должны выполняться по расчетным условиям ВЛЗ;
2) провода ВЛЗ 6-20 кВ должны располагаться выше проводов ВЛ до 1 кВ или ВЛИ;
3) расстояние по вертикали между ближайшими проводами ВЛЗ 6-20 кВ и проводами ВЛ до 1 кВ или ВЛИ на общей опоре и в пролете при температуре плюс 15 °C без ветра должно быть не менее 0,4 м для ВЛИ и 1,5 м для ВЛ;
4) крепление проводов ВЛЗ 6-20 кВ на штыревых и подвесных изоляторах должно выполняться усиленным (п. 2.5.96).
Изоляторы и арматура
Вопрос 312.Какие изоляторы должны применяться на ВЛ?
Ответ. На ВЛ 110 кВ и выше должны применяться подвесные изоляторы, допускается применение стержневых и опорно-стержневых изоляторов.
