Комплектное распределительное устройство элегазовое – РУ, в котором основное оборудование заключено в оболочки, заполненные элегазом, служащим изолирующей и/или дугогасящей средой.

Комплектное распределительное устройство, предназначенное для внутренней установки, сокращенно обозначается КРУ, а для наружной – КРУН. Разновидностью КРУ является КСО – камера сборная одностороннего обслуживания (п. 4.2.5).

Вопрос 24.Что такое трансформаторная подстанция, пристроенная ПС (РУ) и встроенная ПС (РУ)?

Ответ. Трансформаторная подстанция – электроустановка, предназначенная для приема, преобразования и распределения энергии и состоящая из трансформаторов, РУ, устройств управления, технологических и вспомогательных сооружений (п. 4.2.6).

Пристроенная ПС (РУ) – ПС (РУ), непосредственно примыкающая к основному зданию электростанции или промышленного предприятия (п 4.2.7).

Встроенная ПС (РУ) – ПС (РУ), занимающая часть здания (п. 4.2.8).

Вопрос 25.Что из себя представляет внутрицеховая ПС (РУ)?

Ответ. Это ПС (РУ), расположенная внутри цеха открыто (без ограждения), за сетчатым ограждением, в отдельном помещении (п. 4.2.9).

Вопрос 26.Что такое комплектная трансформаторная ПС (КТП) и столбовая трансформаторная ПС (СТП)?

Ответ. Комплектная трансформаторная ПС – ПС, состоящая из трансформаторов, блоков (КРУ и КРУН) и других элементов, поставляемых в собранном или полностью подготовленном на заводе-изготовителе к сборке виде (п.4.2.10).

Столбовая трансформаторная ПС – открытая трансформаторная ПС, все оборудование которой установлено на одностоечной опоре ВЛ на высоте, не требующей ограждения ПС.

Мачтовая трансформаторная ПС (МТП) – открытая трансформаторная ПС, все оборудование которой установлено на конструкциях (в том числе на двух и более стойках опор ВЛ) с площадкой обслуживания на высоте, не требующей ограждения ПС (п. 4.2.11)

Вопрос 27.Что представляет собой распределительный пункт?

Ответ. Представляет собой РУ 6-500 кВ с аппаратурой для управления его работой, не входящее в состав ПС (п. 4.2.12).

Boпpoс 28.Что такое распределительный пункт и секционирующий пункт?

Ответ. Распределительный пункт – РУ 6-500 кВ с аппаратурой для управления его работой, не входящее в состав ПС (п. 4.2.12).

Секционирующий пункт – пункт, предназначенный для секционирования (с автоматическим или ручным управлением) участка линии 6-20 кВ (п. 4.2.13).

Вопрос 29.Что из себя представляет камера?

Ответ. Представляет помещение, предназначенное для установки аппаратов, трансформаторов и шин.

Закрытая камера – камера, закрытая со всех сторон и имеющая сплошные (не сетчатые) двери.

Огражденная камера – камера, которая имеет проемы, защищенные полностью или частично несплошными (сетчатыми или смешанными) ограждениями (п. 4.2.14).

Вопрос 30.Какие мероприятия и устройства представляют собой биологическую защиту?

Ответ. Биологическая защита – это комплекс мероприятий и устройств для защиты людей от вредного влияния электрического и магнитного полей (п. 4.2.15).

Вопрос 31.Что представляет собой здание вспомогательного назначения (ЗВН)?

Ответ. Представляет собой здание, состоящее из помещений, необходимых для организации и проведения работ по техническому обслуживанию и ремонту оборудования ПС (п. 4.2.16).

Вопрос 32.Каким образом должны быть выбраны и установлены электрооборудование, токоведущие части, изоляторы, крепления, ограждения, несущие конструкции, изоляционные и другие расстояния?

Ответ. Должны быть выбраны и установлены таким образом, чтобы:

1) вызываемые нормальными условиями работы электроустановки усилия, нагрев, электрическая дуга или иные сопутствующие ее работе явления (искрение, выброс газа и т. п.) не могли причинить вред обслуживающему персоналу, а также привести к повреждению оборудования и возникновению короткого замыкания (КЗ) или замыканию на землю;

2) при нарушении нормальных условий работы электроустановки была обеспечена необходимая локализация повреждений, обусловленных действием КЗ;

3) при снятом напряжении с какой-либо цепи относящиеся к ней аппараты, токоведущие части или конструкции могли подвергаться безопасному техническому обслуживанию и ремонту без нарушения нормальной работы соседних цепей;

4) была обеспечена возможность удобного транспортирования оборудования (п. 4.2.17).

Вопрос 33.Какие требования необходимо выполнять при использовании разъединителей и отделителей при их наружной и внутренней установке для отключения и включения токов холостого хода силовых трансформаторов, зарядных токов воздушных и кабельных линий электропередачи и систем шин?

Ответ. Необходимо выполнять следующие требования:

1) разъединителями и отделителями напряжением 110–500 кВ независимо от климатических условий и степени промышленного загрязнения атмосферы при их наружной установке допускается отключать и включать ток холостого хода силовых трансформаторов и зарядные токи воздушных и кабальных линий, систем шин и присоединений, которые не превышают значений, указанных в табл. 4.2.1;

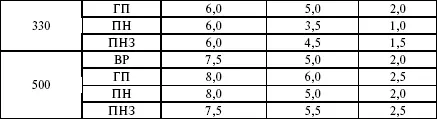

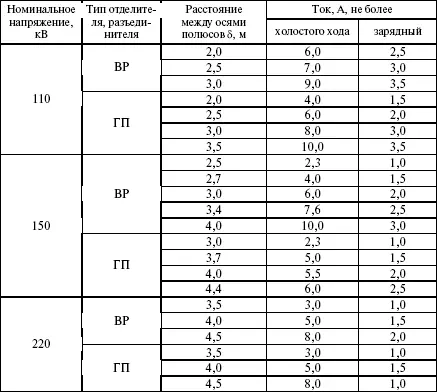

Таблица 4.2.1

Наибольшие токи холостого хода и зарядные токи, отключаемые и включаемые разъединителями и отделителями 110–500 кВ

Примечания: 1. ВР – вертикально-рубящий; ГП – горизонтально-поворотный; ПН – подвесной, ПНЗ – подвесной с опережающим отключением и отстающим включением полюса фазы В.

2. Приведены результирующие токи холостого хода с учетом взаимной компенсации индуктивных токов ненагруженных трансформаторов зарядными токами их присоединений и зарядных токов воздушных или кабельных присоединений индуктивными токами ненагруженных трансформаторов.

2) разъединителями и отделителями напряжением 110, 150, 220 кВ при их внутренней установке со стандартными расстояниями между осями полюсов соответственно 2; 2,5 и 3,5 м допускается отключать и включать токи холостого хода силовых (авто) трансформаторов при глухозаземленной нейтрали соответственно не более 4,2 и 2 А, а также зарядные токи присоединений не более 1,5 А;

3) расстояния по горизонтали от колонок и концов горизонтально-поворотных (ГП) подвижных контактов в отключенном положении до заземленных и токоведущих частей соседних присоединений, должны быть не меньше расстояний между осями полюсов, указанных в таблицах 4.2.1 и 4.2.2;
