Валентин Красник - Правила устройства электроустановок в вопросах и ответах. Раздел 4. Распределительные устройства и подстанции. Пособие для изучения и подготовки к проверке знаний

4) разъединителями и отделителями 6-35 кВ при их наружной и внутренней установке допускается отключать и включать токи холостого хода силовых трансформаторов, зарядные токи воздушных и кабельных линий электропередачи, а также токи замыкания на землю, которые не превышают значений, указанных в таблицах 4.2.2 и 4.2.3;

5) у разъединителей и отделителей, установленных горизонтально, спуски из гибкого провода прокладывать полого во избежание переброски на них дуги, не допуская расположения, близкого к вертикальному. Угол между горизонталью и прямой, соединяющей точку подвеса спуска и линейный зажим полюса, должен быть не более 65°.

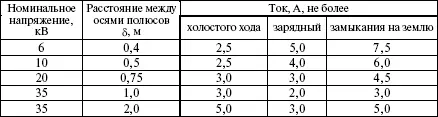

Таблица 4.2.2

Наибольшие токи холостого хода и зарядные токи, токи замыкания на землю, отключаемые и включаемые разъединителями и отделителями 6-35 кВ

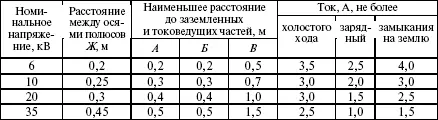

Таблица 4.2.3

Наибольшие токи холостого хода, токи замыкания на землю, отключаемые и включаемые разъединителями и отделителями 6-35 кВ

Примечание. При изолирующих перегородках между полюсами отключаемые и включаемые токи в 1,5 раза больше значений, указанных в табл. 4.2.3.

6) для обеспечения безопасности персонала и защиты его от светового и теплового воздействия дуги над ручными приводами отделителей и разъединителей устанавливать козырьки или навесы из негорючего материала. Сооружение козырьков не требуется у разъединителей и отделителей напряжением 6-35 кВ, если отключаемый ток холостого хода не превышает 3 А, а отключаемый зарядный – 2 А;

7) приводы трехполюсных разъединителей 6-35 кВ при их внутренней установке, если они не отделены от разъединителей стеной или перекрытием, снабжать глухим щитом, расположенным между приводом и разъединителем;

8) в электроустановках напряжением 35, 110, 150 и 220 кВ с разъединителями и отделителями в одной цепи отключение ненагруженного трансформатора, автотрансформатора, системы шин, линий электропередачи производить дистанционно отделителем, включение – разъединителем (п. 4.2.18).

Вопрос 34.Какие нагрузки должны выдерживать конструкции, на которых установлены электрооборудование, аппараты, токоведущие части и изоляторы?

Ответ. Должны выдерживать нагрузки от их веса, тяжения, коммутационных операций, воздействия ветра, гололеда и КЗ, а также сейсмических воздействий.

Строительные конструкции, доступные для прикосновения персонала, не должны нагреваться от воздействия электрического тока выше 50 °C; недоступные для прикосновения – выше 70 °C.

Конструкции на нагрев могут не проверяться, если по токоведущим частям проходит переменный ток 1000 А и менее (п. 4.2.20).

Вопрос 35.Установка каких устройств должна быть предусмотрена во всех цепях РУ?

Ответ. Должна быть предусмотрена установка разъединяющих устройств с видимым разрывом, обеспечивающих возможность отсоединения всех аппаратов (выключателей, предохранителей, трансформаторов тока, трансформаторов напряжения и т. д.) каждой цепи со всех ее сторон, откуда может быть подано напряжение.

Видимый разрыв может отсутствовать в комплектных распределительных устройствах заводского изготовления (в том числе с заполнением элегазом КРУЭ) с выкатными элементами и/или при наличии надежного механического указателя гарантированного положения контактов (п. 4.2.21).

Вопрос 36.На какие аппараты не распространяется требование, указанное в ответе на вопрос 35?

Ответ. Не распространяется на высокочастотные заградители и конденсаторы связи, трансформаторы напряжения, устанавливаемые на отходящих линиях, а также трансформаторы напряжения емкостного типа, присоединяемые к системам шин, разрядники и ограничители перенапряжений, устанавливаемых на выводах трансформаторов и шунтирующих реакторов и на отходящих линиях, а также на силовые трансформаторы с кабельными вводами (п. 4.2.21).

Вопрос 37.Какими должны быть размеры изолирующих перегородок для стандартных трехполюсных разъединителей?

Ответ. Эти размеры приведены в табл. 4.2.4 (п. 4.2.18).

Таблица 4.2.4

Размеры изолирующих перегородок

Вопрос 38.Какие должны быть приняты меры для обеспечения надежной работы установки при расположении РУ и ПС в местах, где воздух может содержать вещества, ухудшающие работу изоляции или разрушающе действующие на оборудование и шины?

Ответ. Должны быть приняты следующие меры: применение закрытых РУ и ПС, защищенных от проникновения пыли, вредных газов или паров в помещение;

применение усиленной изоляции и шин из материала, стойкого к воздействию окружающей среды, или покраска их защитным покрытием;

расположение РУ и ПС со стороны господствующего направления ветра;

применение минимального количества открыто установленного оборудования (п. 4.2.22).

Вопрос 39.Что должно быть предусмотрено в ОРУ, КРУ, КРУН и неотапливаемых ЗРУ, где температура окружающего воздуха может быть ниже допустимой для оборудования?

Ответ. Должен быть предусмотрен подогрев в соответствии с действующими стандартами на оборудование (п. 4.2.24).

Вопрос 40.Из какого материала следует выполнять ошиновку РУ и ПС?

Ответ. Следует выполнять, как правило, из алюминиевых и стале-алюминиевых проводов, полос, труб и шин из профилей алюминия и алюминиевых сплавов электротехнического назначения (исключения см. в ответе на вопрос 38) (п. 4.2.25).

Вопрос 41.Какие устройства должна предусматривать конструкция жесткой ошиновки?

Ответ. Должна предусматривать устройства для гашения вибрации шин и компенсирующие устройства для предотвращения передачи механических усилий на контактные выводы аппаратов и опорные изоляторы от температурных деформаций и неравномерной осадки опорных конструкций (п. 4.2.25).

Вопрос 42.Какой блокировкой должны быть оборудованы распределительные устройства?

Ответ. Должны быть оборудованы оперативной блокировкой неправильных действий при переключениях в электроустановках (сокращенно – оперативной блокировкой), предназначенной для предотвращения неправильных действий с разъединителями, заземляющими ножами, отделителями и короткозамыкателями (п. 4.2.27).

Вопрос 43.Что должна исключать оперативная блокировка?

Ответ. Должна исключать:

подачу напряжения разъединителем на участок электрической схемы, заземленной включенным заземлителем (заземляющим ножом), а также на участок электрической схемы, отделенной от включенных заземлителей только выключателем;
