Валентин Красник - Правила устройства электроустановок в вопросах и ответах. Пособие для изучения и подготовки к проверке знаний. Разделы 1, 6, 7

Вопрос 328.Какое требование Правил при питании передвижных электроустановок от автономного передвижного источника?

Ответ. Его нейтраль, как правило, должна быть изолирована.

Вопрос 329.Какая защита должна быть выполнена при косвенном прикосновении в случае питания передвижной электроустановки от стационарного источника питания?

Ответ. Должно быть выполнено автоматическое отключение питания с применением устройства защиты от сверхтоков. При этом времена отключения, приведенные в табл. 1.7.1, должны быть уменьшены вдвое либо дополнительно к устройству защиты от сверхтоков должно быть применено УЗО, реагирующее на дифференциальный ток.

Вопрос 330.Какая защита должна быть установлена в точке подключения передвижной электроустановки к источнику питания?

Ответ. Должно быть установлено устройство защиты от сверхтоков и УЗО, реагирующее на дифференциальный ток, номинальный отключающий дифференциальный ток которого должен быть на 1–2 ступени больше соответствующего тока УЗО, установленного на вводе в передвижную электроустановку.

Вопрос 331.Какую изоляцию должно иметь устройство присоединения ввода питания в передвижную электроустановку?

Ответ. Должно иметь двойную изоляцию.

Вопрос 332.Какие меры должны быть выполнены при применении автоматического отключения питания в системе IT для защиты при косвенном прикосновении?

Ответ. Должны быть выполнены:

защитное заземление в сочетании с непрерывным контролем изоляции, действующим на сигнал;

автоматическое отключение питания, обеспечивающее время отключения при двухфазном замыкании на ОПЧ в соответствии с табл. 1.7.5.

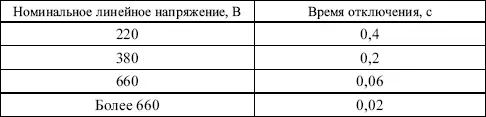

Таблица 1.7.5

Наибольшие допустимые времена защитного автоматического отключения для системы IT в передвижных электроустановках, питающихся от автономного передвижного источника

Вопрос 333.Что должно быть применено для обеспечения автоматического отключения питания?

Ответ. Должно быть применено: устройство защиты от сверхтоков в сочетании с УЗО, реагирующим на дифференциальный ток, или устройством непрерывного контроля изоляции, действующим на отключение, или УЗО, реагирующим на потенциал корпуса относительно земли.

Вопрос 334.Что должно быть предусмотрено на вводе в передвижную электроустановку?

Ответ. Должна быть предусмотрена главная шина уравнивания потенциалов, к которой должны быть присоединены:

нулевой защитный проводник РЕ или защитный проводник РЕ питающей линии;

защитный проводник передвижной электроустановки с присоединенными к нему защитными проводниками ОПЧ;

проводники уравнивания потенциалов корпуса и других сторонних проводящих частей передвижном электроустановки;

заземляющий проводник, присоединенный к местному заземлителю передвижной электроустановки (при его наличии).

При необходимости открытые и сторонние проводящие части должны быть соединены между собой посредством проводников дополнительного уравнивания потенциалов.

Вопрос 335.Какие требования к выполнению защитного заземления передвижной электроустановки в системе IT?

Ответ. Должно быть выполнено с соблюдением требований либо к его сопротивлению, либо к напряжению прикосновения при однофазном замыкании на ОПЧ.

Вопрос 336.Каким должно быть сопротивление заземляющего устройства передвижной электроустановки?

Ответ. Не должно превышать 25 Ом. Допускается повышение указанного сопротивления в соответствии с ответом на вопрос 286.

Вопрос 337.Каким должно быть сопротивление заземляющего устройства с соблюдением требований к напряжению прикосновения?

Ответ. В этом случае сопротивление не нормируется, но должно быть выполнено условие:

R з≤ 25/I з

где R з– сопротивление заземляющего устройства передвижной электроустановки, Ом;

I з– полный ток однофазного замыкания на ОПЧ передвижной электроустановки, А.

Вопрос 338.В каких случаях допускается не выполнять местный заземлитель для защитного заземления передвижной электроустановки, питающейся от автономного передвижного источника питания с изолированной нейтралью?

Ответ. Допускается в следующих случаях:

автономный источник питания и электроприемники расположены непосредственно на передвижной электроустановке, их корпуса соединены между собой при помощи защитного проводника, а от источника не питаются другие электроустановки;

автономный передвижной источник питания имеет свое заземляющее устройство для защитного заземления, все ОПЧ передвижной электроустановки, ее корпус и другие сторонние проводящие части надежно соединены с корпусом автономного передвижного источника при помощи защитного проводника, а при двухфазном замыкании на разные корпуса электрооборудования в передвижной электроустановке обеспечивается время автоматического отключения питания в соответствии с табл. 1.7.5.

Вопрос 339.Как осуществляется контроль изоляции автономных передвижных источников питания с изолированной нейтралью?

Ответ. Они должны иметь устройство непрерывного контроля сопротивления изоляции относительно корпуса (земли) со световым и звуковым сигналами. Должна быть обеспечена возможность проверки исправности устройства контроля изоляции и его отключения. Допускается не устанавливать устройство непрерывного контроля изоляции с действием на сигнал на передвижной электроустановке, питающейся от такого автономного передвижного источника, если при этом выполняется условие в ответе на вопрос 338 (абзац 2).

Вопрос 340.Как должна быть обеспечена защита от прямого прикосновения в передвижных электроустановках?

Ответ. Должна быть обеспечена применением изоляции токоведущих частей, ограждении и оболочек со степенью защиты не менее IP2X. Применение барьеров и размещение вне пределов досягаемости не допускается. В цепях, питающих штепсельные розетки для подключения электрооборудования, используемого вне помещения передвижной установки, должна быть выполнена дополнительная защита в соответствии с ответом на вопрос 320.

Вопрос 341.Какие требования предъявляются к защитным и заземляющим проводникам и проводникам уравнивания потенциалов?

Ответ. Должны быть медными, гибкими, как правило, находиться в общей оболочке с фазными проводниками. Сечение проводников должно соответствовать требованиям: защитных и заземляющих – в ответах на вопросы 303–304, уравнивания потенциалов – в ответах на вопросы 310–312. При применении системы IT допускается прокладка защитных и заземляющих проводников и проводников уравнивания потенциалов отдельно от фазных проводников.
