Вопрос 362.Как должна определяться длина пути утечки L (см) изоляторов и изоляционных конструкций?

Ответ. Должна определяться по формуле:

L = λ эUk ,

где λ э – удельная эффективная длина пути утечки, приведенная в табл. 1.9.1, см/кВ;

U – наибольшее рабочее междуфазное напряжение, кВ;

k – коэффициент использования длины пути утечки (см. табл. 1.9.44-1.9.53 настоящих Правил).

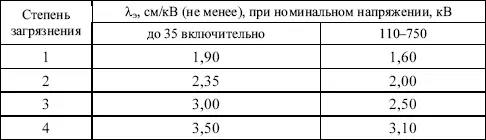

Таблица 1.9.1

Удельная эффективная длина пути утечки поддерживающих гирлянд изоляторов и штыревых изоляторов ВЛ на металлических и железобетонных опорах, внешней изоляции электрооборудования и изоляторов ОРУ

Удельная эффективная длина пути утечки поддерживающих гирлянд и штыревых изоляторов ВЛ на высоте более 1 000 м над уровнем моря должна быть увеличена по сравнению с нормированной в табл. 1.9.1:

от 1 000 до 2 000 м – на 5 %;

от 2 000 до 3 000 м – на 10 %;

от 3 000 до 4 000 м – на 15 %.

Вопрос 363.Как определяется количество подвесных тарельчатых изоляторов в поддерживающих гирляндах и в последовательной цепи гирлянд специальной конструкции (V-образных, Λ-образных, Υ-образных, и других, составленных из изоляторов одного типа) для ВЛ на металлических и железобетонных опорах?

Ответ. Определяется по формуле:

где L и– длина пути утечки одного изолятора по стандарту или техническим условиям на изолятор конкретного типа, см. Если расчет m не дает целого числа, то выбирают следующее целое число.

Вопрос 364.Какое количество подвесных тарельчатых изоляторов из стекла или фарфора допускается принимать на ВЛ 35-220 кВ с деревянными опорами в районах с 1-2-й СЗ?

Ответ. Допускается принимать на 1 меньше, чем для ВЛ на металлических или железобетонных опорах.

Вопрос 365.Какой должна быть удельная эффективная длина пути утечки изоляторов на ВЛ 6-20 кВ с деревянными опорами или деревянными траверсами на металлических и железобетонных опорах в районах с 1-2-й СЗ?

Ответ. Должна быть не менее 1,5 см/кВ.

Вопрос 366.Что должно предусматриваться в гирляндах опор больших переходов?

Ответ. Должно предусматриваться по одному дополнительному тарельчатому изолятору из стекла или фарфора на каждые 10 м превышения высоты опоры сверх 50 м по отношению к количеству изоляторов нормального исполнения, определенному для одноцепных гирлянд при λ э = 1,9 см/кВ для ВЛ 6-35 кВ и λ э = 1,4 см/кВ для ВЛ 110–750 КВ. При этом количество изоляторов в гирляндах этих опор должно быть не менее требуемого по условиям загрязнения в районе перехода.

Вопрос 367.Сколько должно быть предусмотрено изоляторов в гирляндах тарельчатых изоляторов из стекла или фарфора, подвешенных на высоте более 100 м?

Ответ. Должны предусматриваться сверх определенного два дополнительных изолятора.

Вопрос 368.Какой должна быть удельная эффективная длина пути утечки внешнее фарфоровой изоляции электрооборудования и изоляторов ОРУ 6-750 кВ, а также наружной части вводов ЗРУ в зависимости от СЗ и номинального напряжения (на высоте до 1 000 м над уровнем моря)?

Ответ. Должна приниматься по табл. 1.9.1.

Эта величина для электрооборудования и изоляторов ОРУ 6220 кВ, расположенных на высоте более 1 000 м, должна приниматься: на высоте до 2 000 м по табл. 1.9.1, а на высоте от 2 000 до 3 000 м – на одну ступень загрязнения выше по сравнению с нормированной.

Вопрос 369.Как следует определять число тарельчатых изоляторов в натяжных и поддерживающих гирляндах ОРУ?

Ответ. Следует определять по таблицам 1.9.12-1.9.13 настоящих Правил с добавлением в каждую цепь гирлянды напряжением 110–150 кВ – 1, 220–330 кВ – 2, 500 кВ – 3, 750 кВ – 4 изоляторов.

Вопрос 370.Что следует предусматривать в районах с условиями загрязнения, превышающими 4-ю СЗ?

Ответ. Следует предусматривать, как правило, сооружение ЗРУ.

Вопрос 371.Какие ОРУ не должны располагаться в зонах с 3-4-й СЗ?

Ответ. Не должны располагаться ОРУ 500–750 кВ и, как правило, ОРУ 110–330 кВ с большим количеством присоединений.

Вопрос 372.Какой должна быть удельная эффективная длина пути утечки внешней изоляции электрооборудования и изоляторов в ЗРУ 110 кВ и выше?

Ответ. Должна быть не менее 1,2 см/кВ в районах с 1-й СЗ и не менее 1,5 см/кВ в районах с 2-4-ой СЗ.

Вопрос 373.Какие КРУН и КТП должны применяться в районах с различными СЗ?

Ответ. В районах с 1-3-й СЗ должны применяться КРУН и КТП с изоляцией по табл. 1.9.1. В районах с 4-й СЗ допускается применение только КРУН и КТП с изоляторами специального исполнения.

Вопрос 374.Как должны выбираться изоляторы гибких и жестких наружных открытых токопроводов?

Ответ. Должны выбираться с удельной эффективной длиной пути утечки по табл. 1.9.1: λ э = 1,9 см/кВ на номинальное напряжение 20 кВ для токопроводов 10 кВ в районах с 1-3-й СЗ; λ э = 3,0 см/кВ на номинальное напряжение 20 кВ для токопроводов 10 кВ в районах с 4-й СЗ; λ э = 2,0 см/кВ на номинальное напряжение 35 кВ для токопроводов 13,8-24 кВ в районах с 1-4-й СЗ.

Вопрос 375.Какие предельные разрядные напряжения промышленной частоты должны иметь гирлянды ВЛ 6-750 кВ, внешняя изоляция электрооборудования и изоляторы ОРУ 6-750 кВ в загрязненном и увлажненном состоянии?

Ответ. Должны иметь 50 %-ные разрядные напряжения не ниже значений, приведенных в табл. 1.9.2.

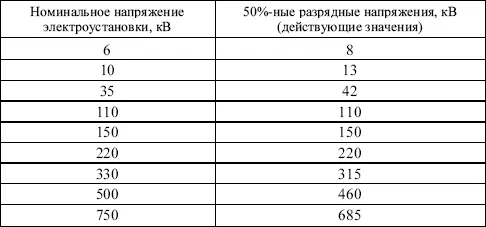

Таблица 1.9.2

50 %-ные разрядные напряжения гирлянд ВЛ 6-750 кВ, внешней изоляции электрооборудования и изоляторов ОРУ 6-750 кВ в загрязненном и увлажненном состоянии

Вопрос 376.Какой должна приниматься удельная поверхностная проводимость слоя загрязнения?

Ответ. Должна приниматься (не менее): для 1-й СЗ – 5 мкСм, 2-й СЗ – 10 мкСм, 3-й СЗ – 20 мкСм, 4-й СЗ – 30 мкСм.

Вопрос 377.Какие территории относятся к районам с 1-й СЗ?

Ответ. Относятся территории, не попадающие в зону влияния источников продымленных и природных загрязнений (болота, высокогорные районы, районы со слабозасоленными почвами, сельскохозяйственные районы).
