Перечень дефектов машиностроительных изделий, которые могут быть выявлены на разных этапах монтажа или сборки и опробования оборудования на месте применения

Перечень явных дефектов, обнаруженных во время приемки оборудования, может быть расширен за счет дефектов, выявленных при подготовке к монтажу, в процессе монтажа, наладки, монтажных испытаний, пуска или опробования, регулирования, обкатки и сдачи в эксплуатацию.

При этом могут встретиться скрытые дефекты изготовления деталей общего вида и явные дефекты изготовления сборочных единиц в разобранных машинах, а также скрытые дефекты в тех сборочных единицах, которые по инструкции завода-изготовителя не запрещается вскрывать (разбирать) при монтаже.

Дефекты изготовления выявляются на всех этапах монтажа оборудования в соответствии с инструкцией по монтажу, пуску, регулированию и обкатке оборудования, предусмотренной ГОСТ 2.601—68 «Эксплуатационная и ремонтная документация», в частности в процессах:

подготовки оборудования к монтажу, состоящей из транспортирования оборудования со склада к месту монтажа, распаковки, осмотра и проверки комплектности, расконсервации и удаления консервирующих элементов, предмонтажных ревизий и испытаний;

размещения монтажных технических средств, монтажа всех составных частей оборудования в технологической последовательности, проверки правильности выполнения монтажа;

наладки и монтажных испытаний, включающих необходимые наладочные работы и частичные испытания, предшествующие пуску;

пуска и опробования смонтированного оборудования, состоящих из проведения подготовительных операций и осмотра перед пуском, проверки готовности к пуску, серии включений и выключений;

регулирования, т. е. настройки оборудования на заданные режимы работы;

обкатки в соответствующем режиме, проверки оборудования и измерительных приборов, соблюдения режима приработки, продолжительности обкатки и других параметров, характеризующих достаточный объем обкатки оборудования и его составных частей;

сдачи оборудования в эксплуатацию, заключающейся в контрольном вскрытии отдельных частей оборудования и фиксации дефектов, обнаруженных в процессе монтажа (от подготовки до сдачи) оборудования.

Не ограниченные временем работы по устранению дефектов, с одной стороны, предотвращают возможные поломочные отказы (аварии) оборудования в процессе будущей эксплуатации, с другой – позволяют предъявить в установленном порядке претензии заводу-изготовителю в период, когда еще действует гарантия завода.

Если дефекты и недостатки изготовления и сборки оборудования на заводе-изготовителе не обнаружены организацией, осуществляющей подготовку к монтажу, наладке и монтажным испытаниям, пуску или опробованию, обкатке до сдачи оборудования в эксплуатацию, но обнаружены в процессе эксплуатации после истечения срока гарантии завода, то претензии предъявляются монтажно-наладочной организации, а заводы-изготовители ставятся об этом в известность.

К скрытым дефектам производственного характера (результат некачественного изготовления), обнаруженным в процессе монтажа, относятся:

в отливках:

трещины;

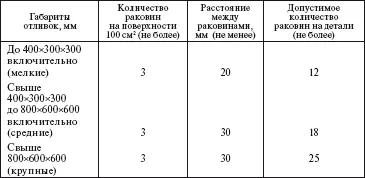

раковины на необработанных поверхностях шириной более 5 мм (в наибольшем поперечнике) и глубиной более 1/4 толщины стенки – для отливок с толщиной стенок до 50 мм, а также шириной более 8 мм и глубиной более 1/10 толщины стенки – для отливок с толщиной стенок свыше 50 мм; количество раковин меньших размеров и расстояние между ними не должны выходить за пределы, указанные в таблице;

раковины группового расположения (т. е. в количестве не более 20 штук на площади не менее 20 см 2) с размерами 2 мм (в наибольшем поперечнике и по глубине) в количестве более двух групп на мелкой, трех групп на средней и пяти групп на крупной отливках;

любые раковины, плены, спаи, ужимины, рыхлости и другие дефекты;

в деталях из пластмасс:

трещины, вздутия, коробления, задиры, расслоения, прижоги и пористости;

следы от литников, выталкивателей и вставок (знаков) пресс-форм, выступающие над поверхностью деталей или углубленные более чем на 0,5 мм;

деформированные и залитые пластмассой втулки, пальцы, контакты, резьбовые кольца, рычаги, стержни, оси и металлическая арматура в армированных деталях;

пятнистость в виде неокрашенного наполнителя и материала другого цвета на поверхностях литых и прессованных деталей общей площадью, превышающей 20 % всей поверхности деталей;

в механически обработанных деталях: следы черноты, вмятин, забоин, задиров и других механических повреждений, а также заусенцы; рванины и выкрашивания на поверхности резьб, если глубина их выходит за пределы среднего диаметра, а длина превышает половину витка;

в термически обработанных деталях – трещины и расслоения;

в деталях с металлическими покрытиями: утолщения по краям, вздутия, пузырьки и отслаивания цинкового покрытия; питтинги, дендриты (ярко выраженный неоднородный состав), темные пятна, трещины и отслаивания никелевого покрытия, а также пригар на нем; трещины, пузырьки и шелушения слоя хромовых покрытий; пригар, вздутие, отслаивание и шелушение оловянно-свинцовых покрытий;

в местах соединения деталей пайкой – разрывы пайки, газовые поры, свищи и следы флюса;

в сварных соединениях: неплавный переход сварного шва к основному металлу; неравномерная чешуйчатая поверхность; неравномерное заполнение шва, открытые кратеры, прожоги кромок, перерывы шва, трещины в сварных швах и в околошовной зоне основного металла, непровар, подрезы, поверхностные поры; трещины, выплески и прожоги при точечной сварке;

в сборочных единицах: влага, стружка, окалина и другие загрязнения; наклепывание, подкерновка и другие способы искусственного поднятия поверхности соединения; несовпадение по торцам шестерен, находящихся в зацеплении, свыше 3 % длины зуба; сжатие резиновых прокладок, уплотняющих собранные узлы, более V3 начальной толщины; поврежденные рабочие поверхности и кромки резиновых уплотнений (манжет, колец, круглого сечения) и грязе-съемников; течь масла в соединениях гидросистем при рабочем давлении; течь воды в соединениях системы орошения при заглушении мест установок форсунок и создании гидравлического давления в 20 кг/см 2с выдержкой в течение 5 мин; утечка воды в неподвижных соединениях; капание воды в местах подвода к вращающимся валам со скоростью падения капель более 2 в секунду.

Дополнительные требования по входному контролю указываются в договорах заводов-поставщиков. Так, например, на поставку газопроводных труб, соединительных труб, соединительных деталей, фонтанной и запорной арматуры входной контроль включает в себя проверки:
