Пересечение проводов ВЛ напряжением до 1 кВ с ЛС и линиями РС должно быть выполнено по одному из следующих вариантов:

неизолированными проводами ВЛ и изолированными проводами ЛС и РС;

неизолированными проводами ВЛ и подземным или подвесным кабелем ЛС и РС;

неизолированными проводами ВЛ с повышенной механической прочностью и неизолированными проводами ЛС и РС;

изолированными проводами ВЛ и неизолированными проводами ЛС и РС;

подземным кабелем ВЛ и неизолированными проводами ЛС и РС.

Расстояние по вертикали от проводов ВЛ до проводов или подвесных кабелей ЛС и РС в пролетах пересечения при наибольшей стреле провеса (наивысшая температура воздуха, гололед) должно быть не менее 1,25 м.

Расстояние по вертикали от проводов ВЛ до проводов или подвесных кабелей РС при пересечении на общей опоре должно быть не менее 1,5 м.

Место пересечения проводов ВЛ с проводами или подвесными кабелями ЛС и РС в пролете должно находиться на расстоянии не менее 2 м от ближайшей опоры ВЛ, но по возможности ближе к опоре ВЛ. Провода ВЛ должны располагаться над проводами ЛС и РС. В исключительных случаях провода ВЛ 380/220 В допускается располагать под проводами стоечных ЛС.

При сближении ВЛ с воздушными ЛС и РС расстояние по горизонтали между крайними проводами этих линий должно быть не менее 2 м, а в стесненных условиях – не менее 1,5 м. Во всех остальных случаях расстояние между линиями должно быть не менее высоты наибольшей опоры ВЛ, ЛС и РС.

Совместная подвеска на общих опорах проводов ВЛ, ЛС и РС не допускается. На общих опорах допускается совместная подвеска проводов ВЛ и изолированных проводов РС.

Расстояния по вертикали от проводов ВЛ до пересекаемых проводов ЛС и РС в нормальном режиме ВЛ и при обрыве проводов в смежных пролетах ВЛ должны быть не менее приведенных в табл. 3.27.

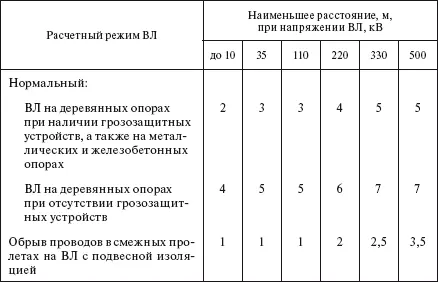

Таблица 3.27

Расстояния по вертикали от проводов ВЛ до проводов ЛС и РС

Наименьшее расстояние по горизонтали при сближении ВЛ с воздушными ЛС и РС при неотклоненных проводах должно быть не менее высоты наиболее высокой опоры ВЛ, а на участках стесненной трассы при наибольшем отклонении проводов ВЛ ветром: 2 м – для ВЛ до 10 кВ; 4 м – для ВЛ 35 и 110 кВ; 6 м – для ВЛ 220 кВ; 8 м – для ВЛ 330 кВ; 10 м – для ВЛ 500 кВ.

Угол пересечения ВЛ с железными дорогами, электрифицированными и подлежащими электрификации в течение ближайших 10 лет, должен быть не меньше 40°. Рекомендуется производить пересечение под углом, близким к 90°.

При пересечении и сближении ВЛ с железными дорогами расстояние от основания опоры ВЛ до габарита приближения строений на неэлектрифицированных железных дорогах или до оси опор контактной сети электрифицированных дорог должно быть не менее высоты опоры плюс 3 м. На участках стесненной трассы допускается это расстояние принимать не менее: 3 м – для ВЛ до 10 кВ; 6 м – для ВЛ 35 – 110 кВ; 8 м – для ВЛ 220–330 кВ и 10 м – для ВЛ 500 кВ.

Расстояния от проводов до различных элементов железной доро – ги при пересечении и сближении ВЛ с железными дорогами должны быть не менее приведенных в табл. 3.28.

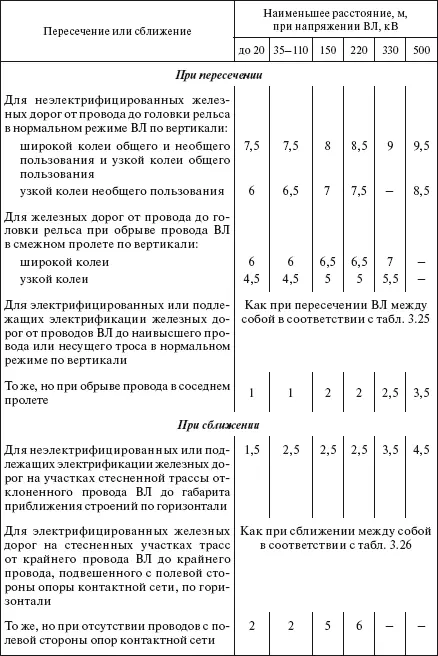

Таблица 3.28

Расстояния при пересечении и сближении ВЛ с железными дорогами

Применение штыревых изоляторов в пролетах пересечений ВЛ с железными дорогами не допускается. Использование в качестве заземлителей арматуры железобетонных опор и железобетонных пасынков у опор, ограничивающих пролет пересечения, запрещается.

Расстояния при пересечении и сближении ВЛ с автомобильными дорогами должны быть не менее приведенных в табл. 3.29.

Расстояние по вертикали в нормальном режиме проверяется при наибольшей стреле провеса без учета нагрева проводов электрическим током.

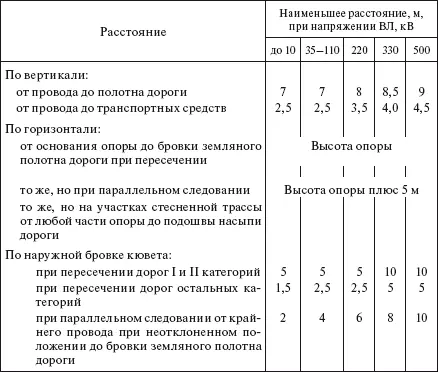

Таблица 3.29

Расстояния при пересечении и сближении ВЛ с автомобильными дорогами

Во всех случаях сближения ВЛ с криволинейными участками автомобильных дорог, проходящих по насыпи, минимальные расстояния от проводов ВЛ до бровки дороги должны быть не менее расстояний по вертикали, указанных в табл. 3.29.

Расстояния от нижних проводов ВЛ до поверхности воды должны быть не менее приведенных в табл. 3.30. Нагрев проводов ВЛ электрическим током не учитывается.

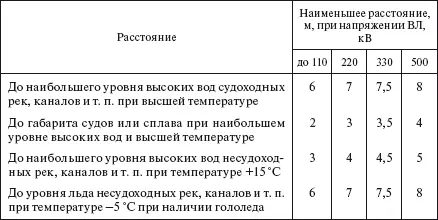

Таблица 3.30

Расстояния от проводов ВЛ до поверхности воды, габарита судов и сплава

При прохождении ВЛ по плотинам, дамбам и т. п. расстояния от проводов ВЛ при наибольшей стреле провеса и наибольшем отклонении до различных частей плотин и дамб должны быть не менее приведенных в табл. 3.31.

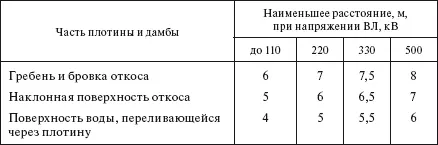

Таблица 3.31

Расстояния от проводов ВЛ до различных частей плотин и дамб

При прохождении ВЛ по плотинам и дамбам, по которым проложены пути сообщения, она должна удовлетворять также требованиям, предъявляемым к ВЛ при пересечениях и сближениях с соответствующими объектами путей сообщения.

Наибольшая стрела провеса проводов ВЛ должна определяться сопоставлением стрел провеса при высшей расчетной температуре воздуха и при гололеде.

Габариты пересечения высоковольтных линий электропередачи и сближения их с сооружениями при использовании проводов БАХ

и СИП значительно меньше и определяются проектом на основании Нормативно-технической документации на проектирование, сооружение и эксплуатацию опытно-промышленных ВЛ 6—20 кВ с проводами БАХ и Нормативно-технической документации на проектирование, сооружение и эксплуатацию опытно-промышленных ВЛ 0,38 кВ с самонесущими проводами АМКА.

Принцип волоконно-оптической связи (ВОЛС-ВЛ) заключается в том, что в специальном волоконно-оптическом кабеле, встроенном в грозозащитный трос (ОКГТ), передача информации основана на распространении света в световоде, изготовленном из чистого кварцевого стекла.

Волоконно-оптический кабель состоит из внешних проводников, изготовленных из алюминиевого сплава, стальных проволок с алюминиевым покрытием и сердечника, содержащего модуль оптических волокон высокой пропускной способности. Внешняя оболочка, состоящая из проводников, служит в качестве обычного грозозащитного троса, защищая провода ВЛ от ударов молнии, проводя токи короткого замыкания на землю.
