Торцевое соединение деталей, сопротивляющееся сжатию, может иметь различную конструкцию. Основная особенность этого соединения состоит в том, что каждый брусок обладает и накладкой, и пазом, которые чаще всего делают равными и по толщине, и по длине.

Можно сделать наращивание с прямой накладкой (рис. 48, а, б), а можно сделать торцевое соединение с косой накладкой (рис. 48, в).

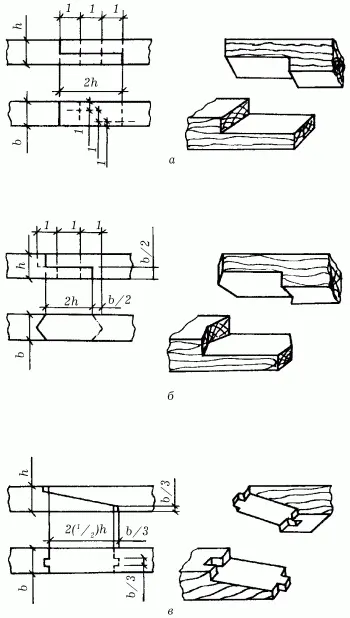

Рис. 48. Торцевые соединения, сопротивляющиеся сжатию: а – с прямой накладкой вполдерева; б – с прямой накладкой со стыком в тупой угол; в – с косой накладкой со стыком в шип.

Если нет уверенности в прочности будущего соединения, можно дополнительно усложнить его шипами или различными стыками, например стыком в тупой угол. Но это соединение потребует дополнительного клеевого крепления или крепления с помощью гвоздей и шурупов.

Торцевое соединение деталей, сопротивляющееся растяжению, в основе своей конструкции содержит накладку в замок. Сначала чертят накладку, затем на одной детали делают паз, а на другой – выступ. Именно этот замок и позволяет обеим половинам не разъединяться. Так же как и соединение, сопротивляющееся сжатию, этот тип соединения может иметь прямую накладку (рис. 49 а, в) и косую накладку (рис. 49, б).

Рис. 49. Торцевые соединения, сопротивляющиеся растяжению: а – в прямой накладной замок; б – в косой накладной замок; в – с прямой накладкой со стыком в шип («ласточкин хвост»).

В качестве дополнительного крепления здесь можно использовать клей, гвозди или шурупы.

Торцевое соединение, сопротивляющиеся изгибу, в своей основе использует накладку либо с косым стыком (рис. 50, а), либо накладку со ступенчатым стыком (рис. 50, б).

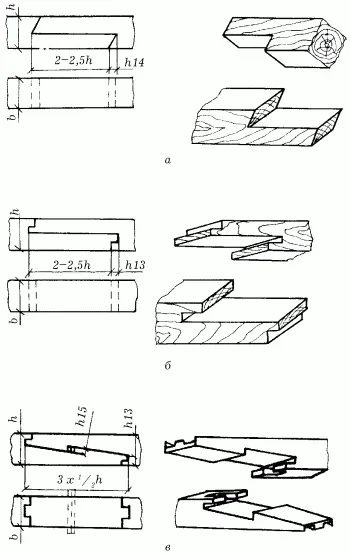

Рис. 50. Торцевые соединения, сопротивляющееся изгибу: а – с прямой накладкой вполдерева с косым стыком; б – с прямой накладкой вполдерева со ступенчатым стыком; в – в косой накладной замок с клиньями и со стыком в шип.

Особенностью первого типа соединения, где используют косой стык, является то, что торцевые стороны обеих деталей срезают под острым углом. При выпиливании торцов необходимо с точностью до нанометра соблюдать угол среза (рис. 50 а, в).

Второй тип соединения характеризуется тем, что на торцевых сторонах деталей есть небольшие пазы и шипы (рис. 50 б, в).

Перечисленные типы соединений обязательно должны иметь прямую поверхность накладок. Накладки с косой поверхностью используют достаточно редко, хотя они не уступают по прочности прямым. Для дополнительного крепления здесь в одинаковой степени можно использовать клей, шурупы или гвозди.

Дополнительное крепление больших брусьев, использующихся при строительстве домов, может быть металлическим или деревянным. В качестве деревянных креплений используют шипы как выдолбленные, так и вставные.

Металлические крепления могут быть в виде хомутов или обмотки толстой проволокой. Нередко встречается крепление болтами.

Боковые соединения называют еще сплачиванием. Чаще всего такое соединение используют при устройстве полов, дверей или ворот. Это достаточно прочное соединение. Большие массивы, которые получают в результате такого соединения, дополнительно крепят поперечными досками или щитами (рис. 51).

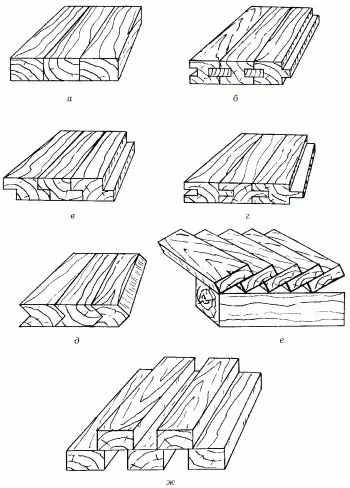

Рис. 51. Боковые соединения (сплачивание): а – на гладкую фугу; б – на вставную рейку; в – в четверть; г, д – в паз и гребень (с различными формами паза и гребня); е – внахлестку; ж – с перекрытием.

Если детали имеют гладкую поверхность боковых кромок и при соединении их просто склеивают, то такое соединение называют боковым на гладкую фугу (рис. 51, а). При соединении на гладкую фугу каждую доску называют делянкой, а шов, который между ними образуется, – фугой. При сборке щита соседние доски подбирают так, чтобы их кромки были одноименными. Это помогает созданию из древесной текстуры красивого декоративного узора. Кромки досок при этом необходимо хорошо профуговать.

Если в каждой детали на боковой стороне имеется паз по всей длине, в который вставляют соединяющую рейку, то такой тип соединения называют боковым на вставную рейку (рис. 51, б). Если на боковых сторонах снята четверть и детали крепят с их помощью, то такое соединение называется боковым в четверть (рис. 51, в).

Следующая разновидность этого соединения – боковое в паз и гребень , которое имеет несколько типов в зависимости от качества гребня. Этот паз может быть как треугольным (рис. 51, д), так и прямоугольным (рис. 51, г). Первый тип чаще всего используют при устройстве паркета, второй применяют при составлении полотна для двери.

Для устройства внешних стен здания или крыши используют такой тип бокового соединения, который способствует лучшему стоку осадков с поверхности и большей защите покрытия от разрушающего воздействия атмосферных явлений. Такой тип соединения называют боковым внахлестку (рис. 51, е). Соединяют детали следующим способом: под нижнюю планку кладут тонкую рейку и закрепляют гвоздями верхний боковой край детали, затем устанавливают следующую планку, чтобы нижний ее край выступал на 1/4 толщины планки, и также закрепив ее несколькими гвоздями.

В качестве декоративного приема чаще всего используют боковое соединение с перекрытием (рис. 51, ж), которое не только украшает поверхность, но и способствует большей звукоизоляции и теплоизоляции. Такое соединение выполняют следующим образом: сначала через промежуток, равный половине ширины планки, настилают первый ряд. Затем сверху на детали устанавливают второй ряд, который закрывает пустоты.

Для соединения сразу нескольких деталей в одно целое можно использовать сплачивание с наконечником (рис. 52).

Рис. 52. Сплачивание с наконечником.

Этот тип соединения требует одинаковой выемки с боковой стороны одиночной детали и с торцевой стороны соединяемых деталей. Чаще всего его используют при составлении паркетных полов.

Щиты собирают с помощью шпонок, а для крепления торцов используют наконечники в паз и гребень со вклейкой или наклейкой рейки. Обе этих конструкции требуют дополнительного закрепления клеем (рис. 53).
