Рис. 53. Виды соединения досок в щиты: а – с наконечником в паз; б – с наконечником в гребень.

Такой тип креплений чаще всего используют в креплении оконных, дверных блоков, парниковых рам, элементов скамеек и качелей. Угловое соединение отличается от других тем, что сплачиваемые детали располагают по отношению друг к другу под углом в 90°. В зависимости от использованных креплений все угловые соединения разделяют на соединения на шип и на ус.

Угловые соединения могут быть Т-образные и L-образные.

L-образные угловые соединения (они также носят название концевых) имеют множество вариантов: от простого – вполдерева, до наиболее прочного – на тройной шип (рис. 54).

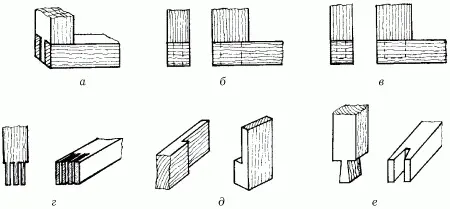

Рис. 54. Угловые концевые соединения: а – с одинарным открытым сквозным шипом; б – с одинарным сквозным потайным шипом впотемок; в – с одинарным глухим шипом впотемок; г – с тройным открытым сквозным шипом; д – в прямую накладку вполдерева; е – в сквозной «ласточкин хвост».

Угловые соединения на шип имеют несколько разновидностей. Сквозное соединение на шип (рис. 54, а, б, г) может иметь в своей конструкции от 1 до 3 шипов, причем с увеличением количества шипов увеличивается и прочность крепления. Несквозное соединение отличается от сквозного тем, что шиповое крепление происходит в середине деталей и внешне остается незаметным. В этом случае внутри заготовок делают небольшие углубления под шипы, которые немного глубже, чем сами шипы, чтобы осталось место для клея (рис. 54, в).

Угловые соединения на ус отличаются тем, что стороны деталей, соединяющихся между собой, срезаны под углом в 45°. Так же как и соединения на шип, крепления на ус могут быть сквозными, при которых видно сплачивание, и несквозными, когда само крепление зафиксировано внутри деталей.

Сквозное соединение на ус (рис. 55) укрепляют как одним шипом, так и тремя.

Рис. 55. Угловое сквозное соединение на ус.

Принцип крепления здесь такой же, как при угловом несквозном на шип. При несквозном соединении на ус разглядеть положение шипа невозможно. Здесь в равной степени могут использоваться как круглые шипы, так и плоские – крепление от этого ни в коей мере не ослабеет (рис. 56).

Рис. 56. Угловое несквозное соединение на ус.

Но при выборке древесины под шипы обязательно делают гнезда немного больше, чем сами шипы, чтобы потом заготовки легко соединялись между собой.

Шиповые соединения выполняют на клею. Их делят на концевые, угловые и ящичные.

Существует очень много вариантов таких соединений (рис. 57).

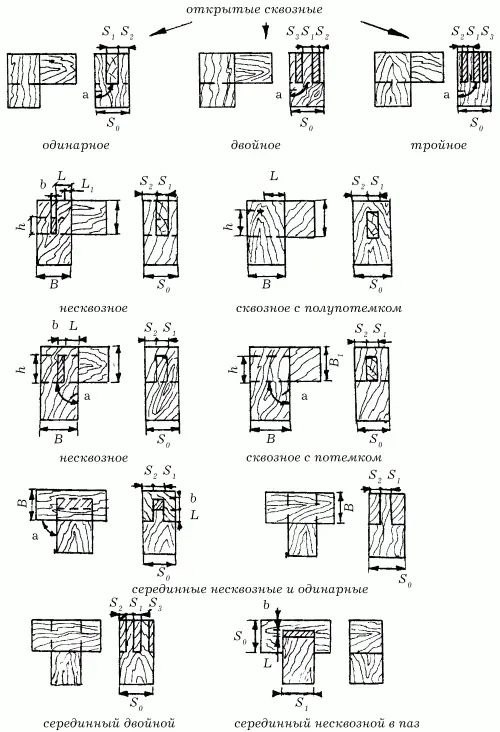

Рис. 57. Угловые шиповые соединения.

Например, угловые концевые соединения можно делать со сквозным шипом, со сквозным или несквозным шипом впотемок. Такие соединения применяют при вязке брусьев створок, фрамуг, форточек, дверей и т. п.

Для строительства дома или возведения крыши необходимо освоить еще два типа соединения: угловая врубка и врубка в лапу.

Угловую врубку можно отнести к угловым типам креплений, т. к. детали по отношению друг к другу находятся под определенным углом.

В зависимости от величины угла различают два типа такого соединения, которые в одинаковой степени перпендикулярно направлены на действующую силу соединения – сжатие.

Первый из них используют только тогда, когда угол между деталями не превышает 45°. Сначала вытесывают древесину со вставной деталью, а затем подгоняют под нее поверхность основания (рис. 58).

Рис. 58. Угловая врубка. I тип.

Второй тип соединения требует угла не меньше 45° между соединяющимися деталями. Врубку здесь делают несколько иначе, чем при первом типе. Она представляет собой две плоскости, расположенные под разными наклонами к первоначальной поверхности основания (рис. 59).

Рис. 59. Угловая врубка. II тип.

Врубку в лапу используют только при строительстве сруба стен или колодца. Чаще всего такое крепление делают простым, так как оно и без того прочное, но встречаются и некоторые усложнения конструкции в виде дополнительных накладок. Чтобы получилась врубка, обтесывают конец бревна, сформировав куб, а затем делят его стороны на 8 частей.

Затем из куба на торцевой поверхности вырубают трапецию, одно основание которой составляет 6 частей, а другое – 4 части.

Лапа со стороны вдоль волокон должна иметь форму трапеции, постепенно сужаясь к основанию бруска. Возле бруска толщина трапеции должна составлять примерно 2–3 части, а с торца не больше 6 частей (рис. 60).

Рис. 60. Врубка в лапу.

При соединении бревен таким типом крепления готовый сруб будет выглядеть так, как показано на рис. 61.

Рис. 61. Схема крепления сруба в лапу.

Вырубка бревен и брусьев для соединения в обло и в чашу показана на рис. 62.

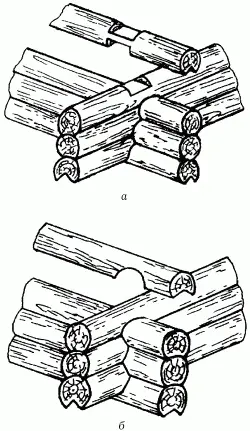

Рис. 62. Соединение (сопряжение) рубленых стен: а – в обло; б – в чашу.

Т-образное соединение названо так из-за своего внешнего вида. После закрепления деталей вставная деталь как бы вырастает из массива другой. Чаще всего такой тип соединения используют при сопряжении лаг перекрытий и перегородок с обвязкой дома.

Угол, при котором соединяют детали, обязательно должен быть 90°. При других углах соединение получается непрочным и очень быстро приходит в негодность.

Среди множества разновидностей Т-образного соединения два типа встречаются чаще других (рис. 63).

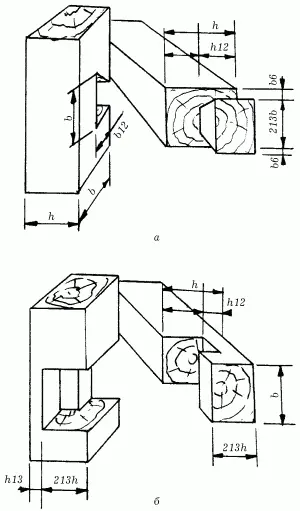

Рис. 63. Т-образные соединения: а – с потайным косым шипом «ласточкин хвост»; б – с прямой ступенчатой накладкой.
