Проект этот осуществлен не был.

Калибр, мм — 152,4

Длина ствола, мм/клб: без сопла — 3970/26,1

с соплом — 5120/33,7

Длина сопла, мм — 1150

Длина ствола с лотком и соплом, мм — 6540

Угол ВН, град —5; +35

Угол ГН, град — 360

Высота линии огня, мм — около 1200

Высота установки, мм — около 1750

Диаметр основания по центрам фундаментных болтов, мм — 856

Число фундаментных болтов — 18

Диаметр фундаментных болтов, мм — 18

Вес ствола с соплом (без лотка и цапфенной обоймы), кг — 1286

Вес системы без боекомплекта, кг — около 2000

Вес системы с семью выстрелами (1 в канале + 6 в магазине), кг — 23–50

Вес снаряда, кг — 25,0

Вес заряда, кг — 15,0

Вес выстрела, кг — 42,0

Эскизный проект 152-мм спаренной установки МК-2 был подписан 15 сентября 1934 г. Стволы МК-2 те же, что и в МК-1. Магазин и автоматика также взяты без изменений.

Качающаяся часть установки состояла из двух стволов ДРП, заключенных в цапфенную обойму, зубчатого сектора подъемного механизма, двух магазинов на 6 выстрелов каждый, с автоматическими заряжающими механизмами, и прицелов.

На нижней части обоймы укреплен сектор, верхняя часть обоймы служила основанием для установки двух магазинов с автоматикой и двух морских прицелов обр. 1913 г., переделанных так, что окуляры их находились приблизительно на оси цапф. Цапфенная обойма с качающейся частью лежала на подцапфенниках вращающейся части станка типа Кане, установленной на шариковой опоре.

Проект осуществлен не был.

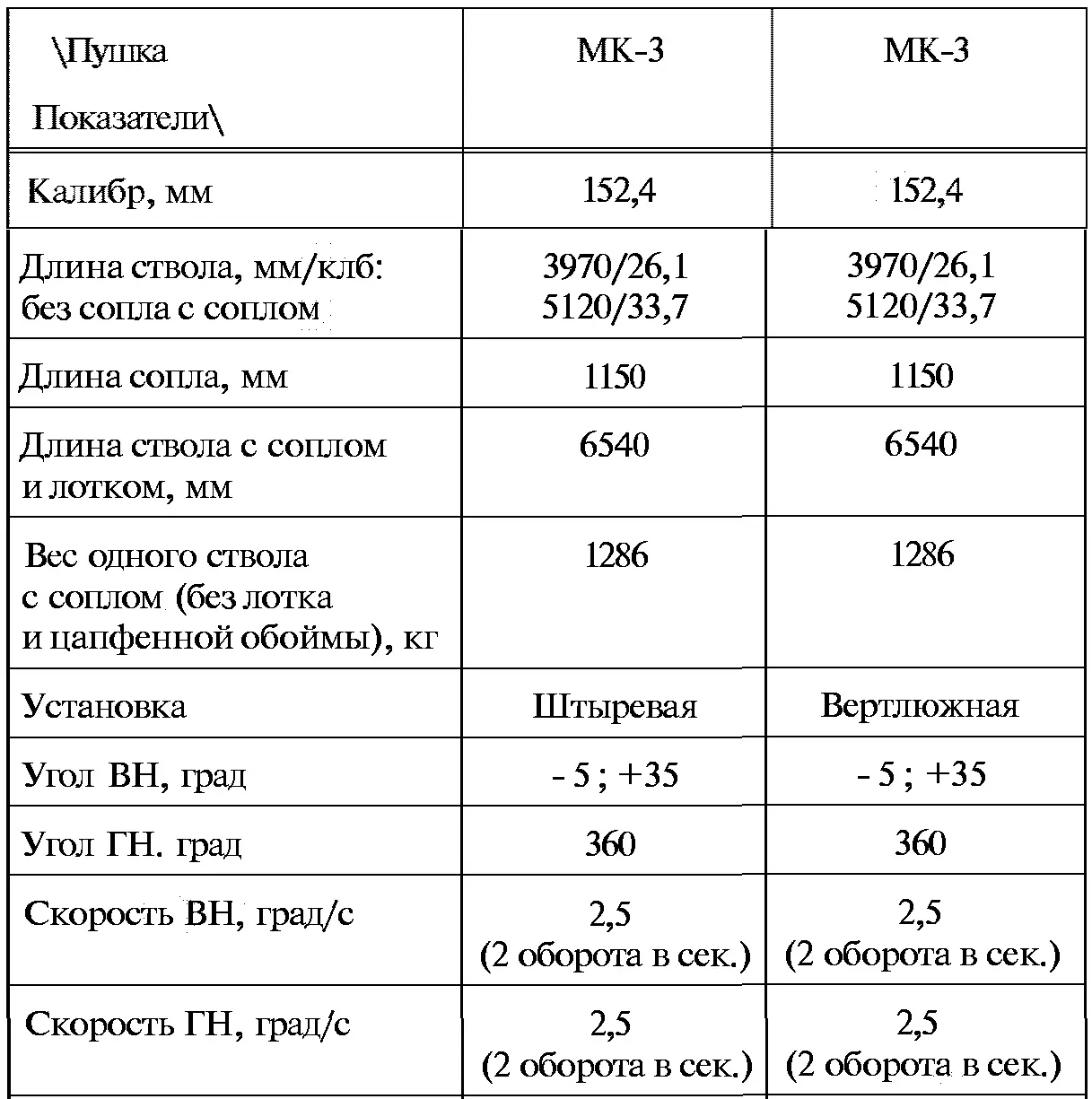

Эскизный проект 152-мм спаренной установки МК-3 был подписан 12 сентября 1934 г. Качающаяся часть та же, что и у МК-2.

МК-3 представляла собой палубную установку, вертлюжного типа на сварной тумбе конической формы. Подъемный механизм имел один зубчатый сектор. Поворотный механизм имел зубчатый венец. Магазин и вся автоматика те же, что и в штыревой установке.

Проект осуществлен не был.

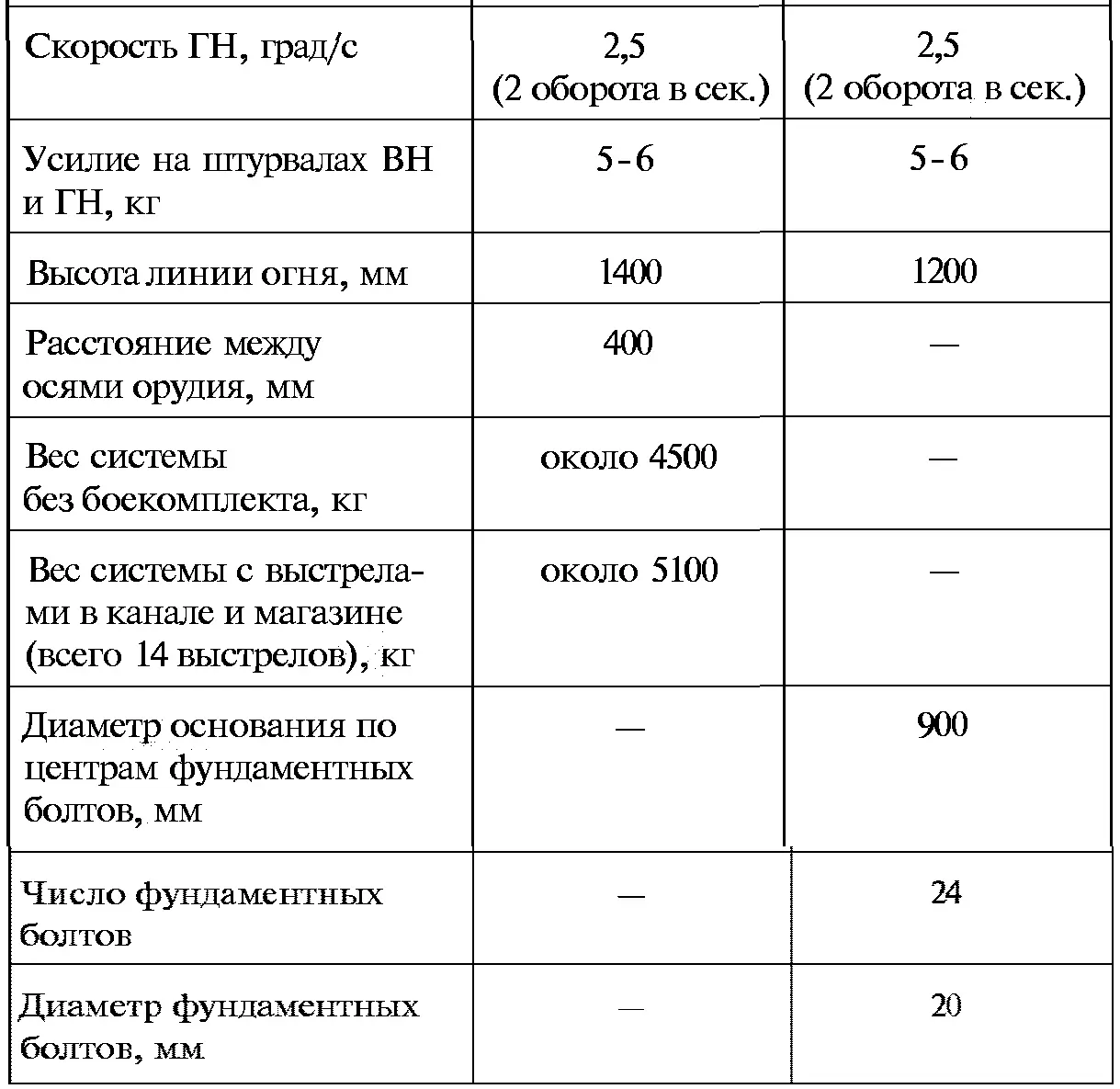

Боеприпасы и баллистика МК-2 и МК-3 те же, что и у МК-1. Вес снаряда — 25 кг. Вес заряда — 15 кг. Вес выстрела — 42 кг. Длина выстрела — 1502 мм.

Параллельно Курчевский работал и над 305-мм ДРП.

В марте 1932 г. на НИАПе было проведено первое испытание стрельбой 305-мм ДРП. Эта пушка представляла собой ствол старой 305/40-мм пушки № 74, переделанный на заводе «Большевик».

Пушка № 74 была укорочена с дульной части на 3472 мм. Таким образом, длина ствола ДРП стала 8720 мм, то есть 28,6 калибра. Вместо затвора было вставлено сопло длиной 3326 мм, таким образом, длина ствола с соплом стала 12 046 мм. Стрельба из пушки производилась с клетки из деревянных бревен.

В августе 1934 г. на заводе «Большевик» была закончена новая 305-мм ДРП «305-К». 21–23 сентября 1934 г. она испытывалась на эсминце «Энгельс». Целью испытаний было: выбор места размещения ДРП на эсминце «как с точки зрения технической целесообразности, так и с точки зрения технических возможностей».

Калибр, мм — 305

Длина ствола с соплом, мм/клб — 12035/39,4

Длина ствола без сопла, клб — 25

Длина нарезной части, мм — 9515

Угол ВН, град — +35

Вес ствола, т — 10

Вес системы, т — 17,5

305-мм ДРП была установлена на береговом станке от 152/45-мм пушки Кане, который переделывался на заводе «Большевик» по чертежам КБ завода. Установка имела один прицел — левый, системы Обуховского завода обр. 1913 г., для углов возвышения +30°.

С четырех точек на эсминце «Энгельс» было произведено 11 выстрелов.

Результаты стрельбы: при весе снаряда 330 кг, весе заряда 125 кг и начальной скорости 540 м/с максимальная дальность составила 73–75 кабельтовых (13 360–13 725 м).

При стрельбе на эсминце произведены некоторые разрушения, в том числе и на мостике, а также отмечена плохая работа подъемного механизма.

По мнению комиссии: проведенные испытания показали полную возможность установки 305-мм ДРП на эсминцах.

По результатам испытаний было разработано несколько проектов установки 305-мм ДРП на эсминцах. Так, по одному из проектов эсминец типа «Карл Маркс» может быть вооружен пятью 305-мм ДРП. Из них три ДРП — на корме, две — по бортам в средней части корабля. Боекомплект — 20 305-мм снарядов на ствол. На эсминце сохранялись два 102/60-мм орудия на палубах и два трехтрубных торпедных аппарата.

305-мм ДРП после стрельб на эсминце «Энгельс» была возвращена на завод «Большевик», где в ноябре 1934 г. в стволе были просверлены отверстия для боковых крешеров. Для станка были изготовлены усиленные сектор и шестерня механизма вертикального наведения.

Затем эта 305-мм ДРП была доставлена 20 ноября 1934 г. на НИАП, при испытании ее стрельбой был выломан один из зубьев усиленной шестерни.

Изготовление второго ствола 305-К затянулось. На 1 декабря 1934 г. на «Большевике» в работе находились труба, кожух и детали сопла. Заказ перешел на I квартал 1935 г. Второй ствол предполагалось изготовить с более глубокой нарезкой, чем первый.

26 февраля 1934 г. на заседании заместителя наркома по военным и морским делам Курчевский доложил об испытаниях 305-мм ДРП, и Тухачевский немедленно предложил наркомату судостроения спроектировать боевой корабль принципиально нового типа с недостижимой по тем временам скоростью для крейсеров и эсминцев — 42 узла, а вооружить корабль Тухачевский потребовал шестью 305-мм ДРП Курчевского. От флота присутствовал военмор Лудри, [59] Лудри И. В. — заместитель командующего Морскими силами. Из прибалтийских крестьян, в Первую мировую войну служил унтер-офицером. Репрессирован и расстрелян в 1937 г. но он сидел тихо, как мышь.

В конце 1934 г. Курчевским был разработан проект, а точнее, эскизная схема спаренной 305-мм ДРП для вооружения эсминцев. В документах пушка именовалась 2К-305 или МПК-2 (морская пушка Курчевского спаренная).

Стволы и снаряды для системы «2К-305» были изготовлены заводом «Большевик». Так, второй ствол из заказа 1934 г. по плану был перенесен на сентябрь 1935 г. и изготавливался по чертежу № 214, а два других ствола (из заказа 1935 г.) по чертежу № 210 должны быть сданы в январе 1936 г.

Ленинградский металлический завод им. Сталина был назначен ведущим заводом в изготовлении станка, подачи и заряжания для спаренной 305-мм ДРП. Переделки по кораблю должна была делать Северная верфь.

Информации по 2К-305 Курчевский предоставил на ЛМЗ весьма мало (письмо от 3 июня 1935 г. и др.):

Вес спаренной установки должен был быть 35 т.

Пространством возможного размещения расчета без кабинок надо считать эллипс, проходящий через центр вращения станка с осью около 5,5 м, проходящей через цапфы, и осью 3,5 м по направлению стволов.
