Впервые в истории управляемых ракет в стратегической крылатой ракете была применена автономная система управления с астрокоррекцией. Применить обычную инерциальную систему наведения в стратегической крылатой ракете было невозможно, так как с учетом дальности стрельбы вероятное отклонение от точки прицеливания составило бы десятки километров. Поэтому во всех американских и советских крылатых ракетах была принята инерциальная система наведения с астрокоррекцией.

Суть астрокоррекции заключается в том, что специальная оптическая система автоматически находит две определенные звезды, а затем автоматически следит за ними. Таким образом, постоянно производится замер «высоты» звезды над горизонтом и на карте строится так называемая окружность равных высот. Пересечение таких окружностей для двух звезд дает точное положение ракеты в данный момент. Далее данные передаются автопилоту, который производит коррекцию курса ракеты, а по достижении географического места цели переводит ракету в пикирование.

Ракеты с системой астрокоррекции должны лететь на максимальной высоте, насколько позволяют возможности воздушно-реактивного двигателя. На высоте 18-25 км звезды днем видны так же ярко, как и ночью, и система астрокоррекции может работать круглосуточно независимо от погодных условий.

В СССР работы по созданию системы астрокоррекции велись с 1947 г. В рамках НИИ-88 была создана лаборатория, занимавшаяся автоматической астрокоррекцией, ей руководил И.М. Лисович. Позже это подразделение было переведено в НИИ-1.

Со второй половины 1952 г. по 1954 г. опытная система астрокоррекции испытывалась на самолете Ил-12, а с 1954 г. по 1955 г. - на бомбардировщике Ту-16. В полете на 4000 км система имела ошибки в пределах 3,3-6,6 км. Причем полет проходил на высоте около 10 км, а на высотах вдвое больших система, соответственно, должна была работать лучше.

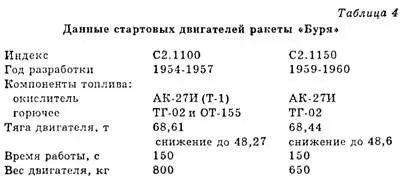

Крылатая ракета «Буря» была двухступенчатой. Маршевая ступень оснащалась прямоточным двигателем РД-012. Стартовая ступень состояла из двух боковых ускорителей. Ускоритель имел цилиндрическую форму с заостренной передней частью и состоял из топливных баков и четырехкамерного ЖРД С2.1100 (позже С2Л150), разработанного в ОКБ-2 НИИ-88. В топливные баки каждого ускорителя заправлялось 20840 кг окислителя и 6300 кг горючего. В струе газов ЖРД располагались газовые рули, обеспечивающие управление ракетой на начальном участке полета. При наборе скорости управление полетом осуществлялось воздушными рулями. На ускорителях устанавливались горизонтальные рули и стабилизаторы. Ускорители общим весом 64760 кг симметрично располагались под крыльями маршевой ступени и крепились к ее фюзеляжу на четырех узлах каждый.

Маршевая ступень «Бури» построена по нормальной самолетной схеме с треугольным крылом, имеющим стреловидность по передней кромке 70° и тонкий сверхзвуковой профиль. В передней части цилиндрического фюзеляжа маршевой ступени находился сверхзвуковой диффузор с центральным телом, в котором размещалась боевая часть. В хвостовую часть фюзеляжа вел воздухопровод, окруженный кольцевыми баками с топливом. Сверхзвуковой ПВРД диаметром 1700 мм стыковался с воздухопроводом и питался топливом с помощью тур-бонасосного агрегата и регулятора подачи топлива, которые устанавливались в специальном отсеке. Турбонасосный агрегат также приводил в работу генератор мощностью 25 кВт. Фюзеляж заканчивался обтекателем сопла ПВРД и крестообразным хвостовым оперением с аэродинамическими рулями. Система астронавигации находилась в охлаждаемом приборном отсеке в средней верхней части фюзеляжа, а датчики этой системы прикрывались специальным куполом из жаростойких кварцевых пластин.

Межконтинентальная ракета «Буря» стартовала вертикально непосредственно со стрелы установщика специального пускового устройства на железнодорожной платформе конструкции Новокраматорского машиностроительного завода им. В.И. Ленина (главный конструктор В.И. Капустинский). После старта ракета разгонялась ускорителями до скорости ЗМ и достигала высоты 18-20 км.

Первые 50 секунд полета управление ракетой осуществлялось с помощью газовых рулей. Через 50 секунд, когда ракета набрала достаточную скорость и могла управляться аэродинамическими рулями, газовые рули отстреливались. На 80-й секунде полета начинал работать прямоточный маршевый двигатель, а «боковушки» отстреливались.

После того как скорость достигала ЗМ, и ПВРД выходил на режим максимальной тяги, происходила расцепка ускорителей и маршевой ступени. Далее полет маршевой ступени до района цели шел с постоянной скоростью 3,15-3,2М и с постоянным аэродинамическим качеством на сверхзвуковом ПВРД. На маршевом участке полет корректировался с помощью системы автоматической астронавигации «Земля». За время полета до цели ракета поднималась до высоты 25,5 км. При приближении к цели маршевая ступень должна была переводиться автопилотом в крутое пикирование на цель, и при этом отделялось центральное тело с боевым ядерным зарядом.

В конце августа 1954 г. был закончен эскизный проект межконтинентального самолета-снаряда «Буря». В ноябре 1956 г. закончилась отработка двигателя РД-Д12У. В 1956 г. начались наземные испытания опытного образца «Бури». Параллельно на двух заводах - № 301 в г. Химки и № 18 в Куйбышеве - была запущена в производство первая серия ракет для летных испытаний. Всего было изготовлено 19 ракет.

Представим кратко хронологию летных испытаний «Бури» на полигоне Капустин Яр.

31 июля 1957 г.: включился стартовый ЖРД, но ракета так и осталась на пусковом столе - один из ускорителей не вышел на режим номинальной тяги и автоматика заблокировала команду «старт».

1 сентября 1957 г.: восстановленная ракета доставлена на старт и подготовлена к пуску. В момент старта от ракеты неожиданно отделились газовые рули. Так как вектор тяги стартовых ЖРД не проходит через центр тяжести ракеты, то стартовики создают вращательный момент, который уравновешивается газовыми рулями. После отстрела рулей ракета под действием этого момента силы медленно описала «мертвую петлю» и упала в нескольких десятках метров от пусковой установки, вызвав на полигоне сильнейший пожар.

После этого пуска элементная схема отстрела газовых рулей была изменена, и преждевременный их отстрел не наблюдался.

31 октября 1957 г.: второй пуск. Отказ ЖРД одного из ускорителей.

21 марта 1958 г.: третий пуск с макетом маршевой ступени. На 63-й секунде полета потеряно управление.

28 апреля 1958 г.: успешный пуск с макетом маршевой ступени.
