Ю.И. Александров - Боевые корабли мира на рубеже XX XXI веков. Часть I. Подводные лодки

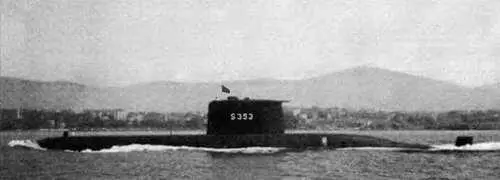

Созданные таким образом шесть ДПЛ типа Atilay по основным ТТХ в целом близки к ДПЛ греческих ВМС типа Poseidon, однако в отличие от последних не имеют в составе вооружения ПКР "Sub Harpoon".

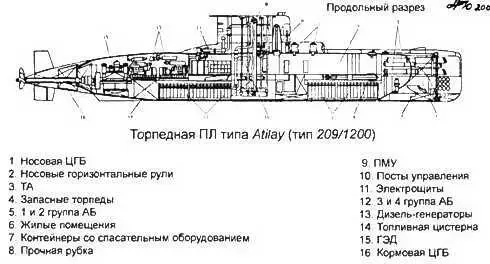

Торпедная ПЛ типа Atilay

Основные ТТХ

Водоизмещение, т:

- надводное…1454

- подводное…1586

Длина наибольшая, м…62

Ширина корпуса наибольшая, м…6,2

Осадка средняя, м…5,5

Архитектурно-конструктивный тип…однокорпусная

Предельная глубина погружения, м…280

Автономность, сут…50

Экипаж, чел…30 (8 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…4x900

- число х мощность (тип)

дизелей в составе ДГ. л.с…4x1250

(MTU 12V 396 SB83)

- число х мощность ГЭД. л.с…1 х 4000

- число гребных валов…1

Скорость полного хода, уз:

- надводная…15

- подводная…21,5

Дальность плавания (при скорости, уз.), мили:

- надводная…8200(8)

- экономическая подводная…400 (4)

Вооружение Торпедно-ракетное:

- число х калибр ТА, мм…8x533

- боезапас торпед и ракет…14

- тип ракет…ПКР "Sub Harpoon" (США)

- тип торпед…Мк 24 "Tigerfish Mod 2"

(Великобритания)

Радиоэлектронное:

- тип АСБУ…ISUS 83-2TFCS

- тип ГАК…CSU83/1 cTACTAS-ЗсГПБА

- тип системы электронного

противодействия… "Racal Porpoise"

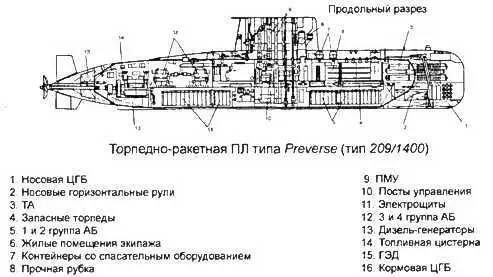

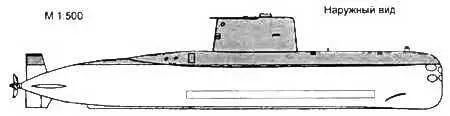

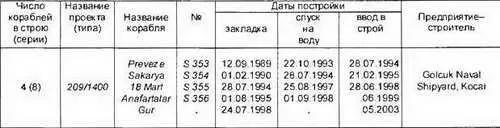

Турция, приобретя опыт строительства ПЛ при постройке ПЛ типа Atilay, в 1987 г. заключила с Германией лицензионный договор на постройку серии новых ДПЛ типа 209/1400 на турецких верфях. Строительство первой серии ПЛ типа Preveze осуществлялось при техническом содействии германских фирм HDW и др. После ее завершения была продолжена постройка еще четырех ПЛ этого типа. В настоящее время ведется строительство пятой ПЛ Gur со сроком сдачи флоту в 2003 г.

В составе турецких ВМС ДПЛ типа Preveze заменяет устаревшие ДПЛ, переданные США Турции в 50-е годы. Следует отметить, что находящиеся в составе ВМС

и строящиеся ДПЛ типа Preveze обладают лучшими основными ТТХ по сравнению с ПЛ типа Atilay. Они вооружены не только торпедами но и ПКР "Sub-Harpoon", имеют более совершенное РЭВ, в частности ГАК, обладают большей глубиной погружения. На новых ПЛ установлены ДГ увеличенной мощности, что обеспечивает ПЛ увеличенную скорость полного надводного хода и сокращает время зарядки АБ.

Таким образом в ближайшие годы турецкие ВМС будут имеет в своем составе 12 современных ДПЛ. созданных по германским проектам.

Основные ТТХ

Водоизмещение, т:

- надводное…1970

- подводное…2600

Длина наибольшая, м…87,5

Ширина корпуса наибольшая, м…8,3

Осадка средняя, м…5,7

Архитектурно-конструктивный тип…двухкорпусная

Экипаж, чел…86(11 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность (тип)

дизелей в составе ДГ, л.с…3 х 1715 (" Fairbanks

- Morze38D 81/8x10")

- число х мощность (тип) ГЭД, л. с…2 х 2800

("Westinghouse")

- число гребных валов…2

Скорость полного хода, уз:

- надводная…15,5

- подводная…16.0

Дальность плавания (при скорости хода, уз), мили:

- надводная…7600(15)

- подводная…17(9)

Вооружение

Торпедное:

- число х калибр носовых ТА, мм…8 х 533

- число х калибр кормовых ТА, мм…2 х 533 (короткие)

- тип торпед…Мк 48 (для носовых ТА);

Мк 23 Мк 37 Mod 2, (для кормовых ТА),

Радиоэлектронное:

- система управления

торпедной стрельбой…Мк 106 Mod 18

- тип ГАС…носовая ШПС EDO BQS-4,

ШПС определения дистанции, Raytheon BQG-4(PUFFS), ГЛС BQR-2B

- тип РЛС…"Fairchild BPS-12" (поисковая), WLR-1 (СОРС)

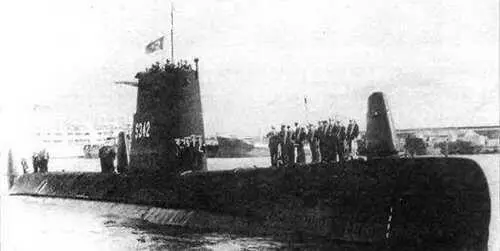

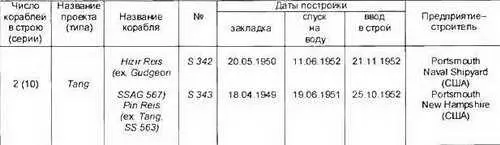

ПЛ ВМС США S-344 была сдана в аренду ВМС Турции на 5 лет 08.02.1980 г. и вошла в состав ее флота 21.04.1980 г. ПЛ S 42, соответственно, -30.09.83 и 30.09.83. Обе ПЛ были выкуплены Турцией 06.08.1987.

В последнее время использовались для учебных целей. Глубина погружения ПЛ ограничена перископной.

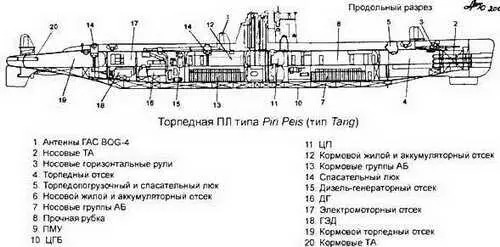

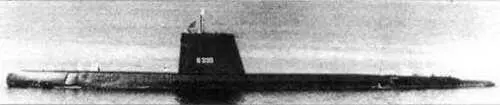

Торпедная ПЛ Hizir Reis

Основные ТТХ

Водоизмещение, т:

- надводное…,…1848

- подводное…2440

Длина наибольшая, м…93.4

Ширина корпуса наибольшая, м…8,3

Осадка средняя, м…5,0

Запас плавучести, %…32

Архитектурно-конструктивный тип…двухкорпусная

Глубина погружения оперативная, м…150

Экипаж чел 85 (9 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число ДГ…3

- число х мощность (тип)

дизелей в составе ДГ л.с… 3 х 2250

("Fairbanks-Morze 38D 8 1/8 х 10")

- число х мощность ГЭД, л. с…2 х 2400

- число гребных валов…2

- число групп АБ х число

элементов в группе…4x126

Запас топлива, т…330

Скорость полного хода, уз:

- надводная…17

- подводная…14

Дальность плавания (при скорости хода, уз), мили:

- надводная…10000 (10)

- подводная…95(5)

Вооружение Торпедное

- число х калибр носовых ТА, мм…6 х 533

- число х калибр кормовых ТА, мм…2x533

- боезапас торпед…24

- тип торпед…МК 23 и Мк 37

- число мин, принимаемых

взамен торпед…40

Радиоэлектронное:

- тип СУО…Мк 106 TFCS

- тип ГАС…ШПС EDO AN/BQR-2B,

ГЛС EDO AN/BGS-4, ШПС Sperry Raytheon AN/ BQG 3 - пассивного определения дистанции -тип РЛС…SS-2A, (поисковая), СОРС

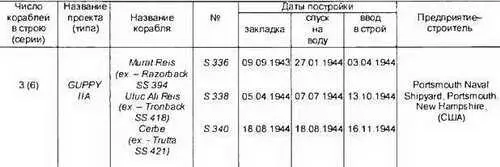

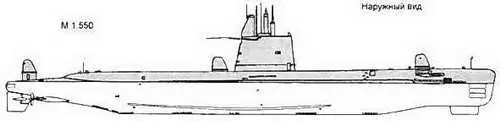

Находившиеся в составе турецких ВМС три торпедные ПЛ это бывшие американские ДПЛ типа Ваlао, военной постройки, прошедшие модернизацию по программе GUPPY НА.

Программа GUPPY включала несколько ступеней и имела целью существенное улучшение ТТХ ДПЛ ВМС

США военной постройки. Так по программе GUPPY IA устанавливались устройства РДП и изменялась конфигурация ограждения рубки По программе GUPPY II число элементов АБ было доведено с 250 до 504, и установлены модернизированные ГЭД (по 2700 л. с.) По программе GUPPY III были установлены новые гидроакустическое и радиотехническое вооружение, установлен ДГ мощностью 1600 л. с, улучшены условия обитаемости экипажа. Длина ПК была увеличена на 4,5 м, а высота ограждения - на 1,5 м, Само ограждение рубки было изготовлено из стеклопластика.
