Ю.И. Александров - Боевые корабли мира на рубеже XX XXI веков. Часть I. Подводные лодки

- тип торпед…МТ37СиМГ14

Артиллерийское:

- число х калибр АУ, мм…1 х 127

- тип ГАК…EDO 1102/1105

- тип РЛС…SS-2A (навигационная), СОРС

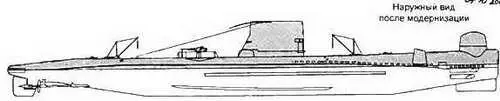

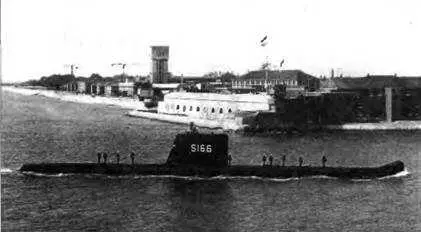

Единственные в мире ПЛ с артиллерийским вооружением, являются модификацией американских ДПЛ типов Marlin и Bonita.

Вся серия насчитывала 4 корабля, которые и вступили в строй в 1954-1957 гг. В резерве с 1990 г. и 1993 гг., соответственно. В отличие от прототипа имеют, обводы легкого корпуса, оптимизированные для подводного плавания. АБ увеличенной емкости, более экономичные дизели и ГЭД, устройство РДП и более совершенные ГАС и РЛС ПЛ предназначены для действий в прибрежной зоне. Оружие используется для полицейских функций.

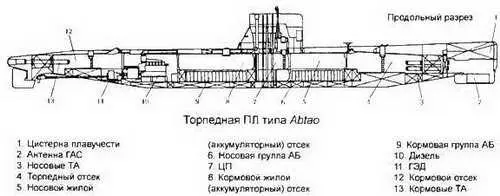

В архитектурно-конструктивном плане это двухкор-пусные ПЛ с ПК, разделенным прочными переборками на шесть отсеков. В междубортном пространстве расположены ЦГБ, продувание которых обеспечивает ПЛ запас плавучести составляющий 28% от величины надводного водоизмещения. Неоднократно модернизировались: установлены новые АБ, модернизировано электрооборудование и другие системы. В 1980 г. установлен ГАК 1102/1105 ф. "Edo", представляющий собой улучшенную модификацию ГАК BQA-1A/BQR-3. Основная носовая антенна размещена в большом обтекателе на верхней палубе в носовой части ПЛ.

Немодернизированные ПЛ Angamos (SS 43, ex. -Atun) и Iguique (SS 44, ex. - Merlin) были исключены из состава флота соответственно в 1990 и 1993 гг.

* Сведения в таблице приведены по данным "Jane's Fighting Ships 1999-2000".

Основные ТТХ*

Водоизмещение, т:

- надводное…2300

- полное подводное…3950

Длина наибольшая, м…72,6

Ширина корпуса наибольшая, м…9,9

Осадка средняя, м…6,2

Архитектурно-конструктивный тип… двухкорпусная

Глубина погружения, м…300

Автономность, сут… 45

Экипаж, чел…52

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…2x1000

- число х мощность

главного ГЭД, л.с…1 х 5500

- число х мощность ГЭД эх, л.с…1 х190 (на

линии вала)

- число гребных валов…1

- тип движителя…малошумный ГВ

- число групп АБ х число

элементов в группе…2 х 120

- число х мощность РСД, л.с…2 х 102 (водомет)

Скорость полного хода, уз:

- надводная…10

- подводная…17

Дальность плавания (при скорости хода уз), мили:

- в режиме РДП…6000 (7)

- подводная экономическая…400 (3)

Вооружение

Торпедное:

- число х калибр ТА, мм…6x533

- торпедный боезапас…18

- тип торпед…ТЭСТ-71,53-65, 53-56ВА, СЭТ-53

- число мин, принимаемых

взамен торпед…24

Радиоэлектронное.

- тип БИУС…МВУ-110Э

- тип ГАК…МГК-400

- тип РЛС…МРП-25

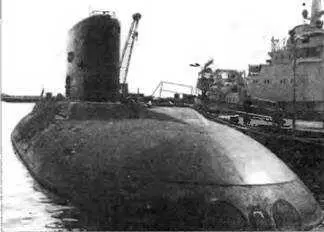

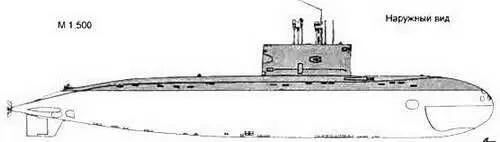

ПЛ Orzel- первая из намечавшейся серии ДПЛ проекта 8773, которые предназначались для поставок в страны Варшавского договора. ПЛ проекта 8773 является экспортной модификацией ДПЛ проекта 877, строившихся для ВМФ СССР с 1980 г., и отличается от базовой ПЛ составом вооружения и средств защиты. ДПЛ Orzel, по сравнению с ДПЛ проекта 641, также находящихся в составе польских ВМС, обладают более совершенным торпедным оружием и РЭВ и является более скоростной, маневренной и менее шумной. ПЛ Orzel базируется на Гдыню. По мнению командования ВМС Польши, ПЛ Orzel для действий в операционной зоне польского флота является избыточной по ряду элементов таких как главные размерения, водоизмещение и др. Возможно поэтому, в иностранной печати появились сообщения о намерении США приобрести у Польши эту ПЛ для использования в учебно-тренировочных целях.

* Поданным III тома каталога "Оружие России. Корабли и вооружение Военно-Морского Флота 1996-1997". М., АОЗТ "Военный парад", 1996 г. "Jane's Fighting Ships 1999-2000".

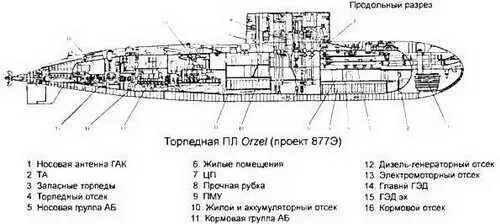

Торпедная ПЛ Orzel

* Сведения в таблице приведены по данным "Jane's Fighting Ships 1999-2000"

Основные TTX

Водоизмещение, т:

- надводное…1950

- полное подводное…2475

Длина наибольшая, м…91,3

Ширина наибольшая, м…7,5

Осадка средняя, м…5,1

Архитектурно-конструктивный тип…двухкорпусная

Глубина погружения, м…280

Автономность, сут…60

Экипаж, чел…75

Энергетическая установка:

- тип…'…ДЭУ

- число х мощность дизелей…3 х 1900*

- число х мощность

главных ГЭД, л.с…1 х 2700 (на средней

линии вала) и

2 х 1350 (на бортовых линиях вала)

- число х мощность ГЭД эх, л.с…1 х140 (на

средней линии вала)

- число гребных валов…3

- число групп АБ х число

элементов в группе…4x112

Скорость полного хода, уз:

- надводная…16,8

- подводная…16,0

Дальность плавания (при скорости хода, уз), мили:

- надводная…20000(8)

- в режиме РДП…11500(7)

- подводная экономическая…400 (2)

Вооружение

Торпедное:

- число х калибр

носовых ТА, мм…6x533

- число х калибр

кормовых ТА, мм…4х 533

- торпедный боезапас…22

- тип торпед…САЭТ-60, СЭТ-65 и др.

- число мин, принимаемых

взамен торпед…32

Радиотехнические средства:

- тип ГАС…"Арктика - М" и др

- тип РЛС…"Флаг", "Накат"

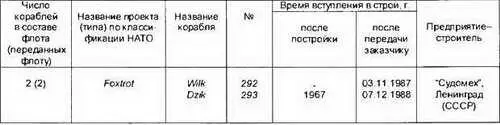

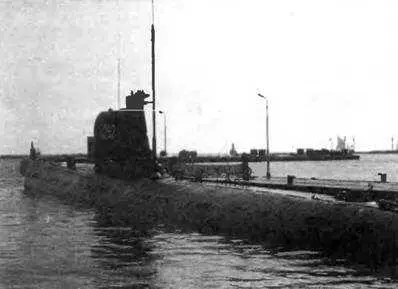

В СССР, в период с 1958-1971 гг была построена крупная (58 ед.) серия больших торпедных ПЛ проекта 641, являющихся дальнейшим развитием ПЛ проекта 611. Две ПЛ проекта 641 постройки 1967 г. были переданы в аренду ВМС Польши соответственно в 1987 г. и 1988 г. В 1993 г. обе ПЛ были выкуплены; базируются на Гдыню. В составе флота ПЛ будут до 2001-2002 гг.

* На ПЛ сдачи флоту до 1964 г были установлены дизели 37Д мощностью по 2000 л.с.

Основные ТТХ

Водоизмещение, т:

- надводное…869

- подводное…1040
