Ю.И. Александров - Боевые корабли мира на рубеже XX XXI веков. Часть I. Подводные лодки

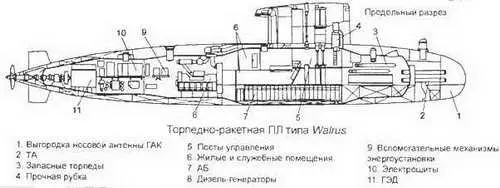

ГАК "Octopus" интегрирован с АСБУ SEWACO VIII. Имеется система связи в подводном положении, использующая выпускаемую антенну длиной 450 м.

На ПЛ S808\aS 810 установлена АСБУ SEWACO VIII с процессорами "Signaal-MV".

ТА, американские типа Мк 67, обеспечивают стрельбу с оперативной глубины погружения. На ПЛ S 808были проведены опытные пуски ПКР "UGM-84-3D Harpoon".

Все ПЛ типа Walrus оборудованы для использования ПКР UGM-84 "Sub Harpoon".

На ПЛ S 803 Zeeleuw в кормовой части ограждения рубки во время ремонта в 1996 г. установлен диффузор выхлопа системы РДП. Затем эта конструкция была установлена и на других ПЛ.

Торпедная ПЛ Zeeleuw

Основные ТТХ

Водоизмещение, т:

- надводное…1040

- подводное…1150

Длина наибольшая, м…59

Ширина корпуса наибольшая, м…5,4

Осадка средняя, м…4,6

Запас плавучести, %…11

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения оперативная, м…250

Автономность, сут…40

Экипаж, чел…21 (5 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…2 х 950

- число х мощность (тип)

дизелей в составе ДГ л.с…2 х 1350

(MTU 16V396SB83)

- число х мощность ГЭД, л.с…1x6000 -число гребных валов…1

- число групп АБ х число

элементов в группе…4 х 120

Скорость полного хода, уз:

- надводная…11

- подводная…23

Дальность плавания (при скорости, уз.), мили: -надводная…5000 (8)

- экономическая подводная…400 (4)

Вооружение

Торпедное:

- число х калибр ТА, мм…8x533

- боезапас торпед…14

- тип торпед…AEG DM 2АЗ "Sehecht" (Германия)

Радиоэлектронное.

- тип СБУ…"Kongsberg MSI-90U",

(ф. "Norsk Forsvarsteknologi", Kongsberg, Норвегия)

- тип ГАК…CSU 83 ф. "STN Atlas

Elektronik, GmbH") в составе: ГАС CSU 3 с трактами ШП, ЭП и ОГС, бортовой ГАС целеуказания DUUX 2 (французской фирмы "Алкатель"), ГАС с протяженной бортовой антенной для обнаружения и

классификации целей, ГАС с буксируемой протяженной антенной

- тип РЛС…"Kelvin Hughers 1007*'

(навигацион), СОРС

- тип системы электронного

противодействия…".Racal Sealio"

- тип перископов…"Zero-14", "Zero-15"

(ф "Zeiss", Германия)

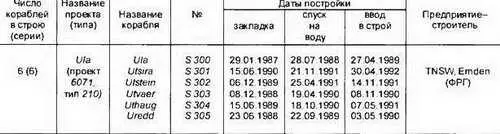

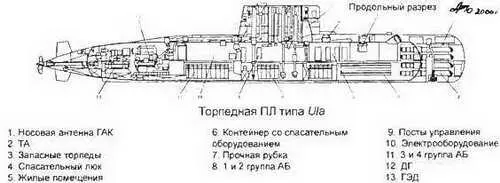

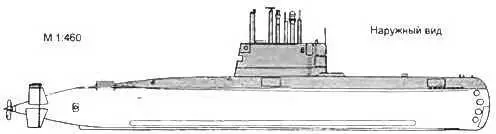

Построенные в ФРГ совместно с Норвегией для норвежских ВМС шесть ДПЛ типа Ula (проект 6071) являются современными, скоростными торпедными ДПЛ. ПЛ имеет архитектурно-конструктивный облик, характерный для западногерманских ДПЛ, в частности ПЛ типа 209: однокорпусная, одновальная ПЛ с полным штевневым носом и веретенообразной кормой, с крестообразным оперением, развитой надстройкой в носовой части ПЛ и крыловидным ограждением рубки. Компоновка механизмов и оборудования на ПЛ типа Ula в целом такая же как на ПЛ типа 209 разных модификаций. Изменено расположение торпедного вооружения. (ТА расположены в два вертикальных ряда, а запасные торпеды соосно с нижними ТА).

На ПЛ типа Ula установлены два ДГ увеличенной в 2 раза мощности по сравнению с ранее применявшимися четырьмя ДГ на экспортных ДПЛ ФРГ ПЛ типа Ula оснащена ГЭД увеличенной мощности (как на ДПЛ типа 209/1500 ВМС Индии) и 4 группами АБ. Благодаря повышенной мощности ДЭУ и небольшому водоизмещению ДПЛ Ula имеет высокую скорость полного подводного хода (23 уз.) большую чем на экспортных германских ДПЛ типа 209 разных модификаций.

На ДПЛ типа Ula предусмотрен высокий уровень автоматизации управления кораблем, оружием и техническими средствами, о чем свидетельствует небольшая численность экипажа корабля, составляющая 21 человек, вместо 30-34 человек на экспортных ДПЛ типа 209. В целом ДПЛ Ula имеют существенно лучшие ТТХ, чем ПЛ типа Kobben (тип 207), также находящиеся в составе ВМС Норвегии.

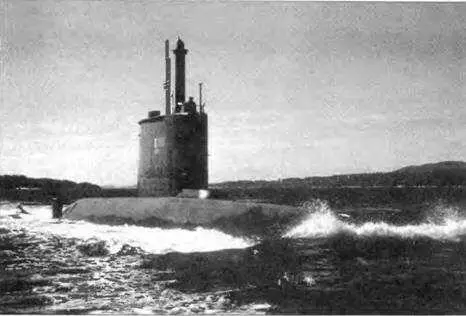

Торпедная ПЛ Uredd

Основные ТТХ

Водоизмещение, т:

- надводное…459

- подводное…525

Длина наибольшая, м…47,4

Ширина корпуса наибольшая, м…4,6

Осадка средняя, м…4,3

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения оперативная, м…200

Экипаж, чел…21 (5 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…2 х 405

- число х мощность (тип)

дизелей в составе ДГ, л.с…2 х 600

(MTU 12VAZ80 31L)

- число х мощность ГЭД, л.с…1х 1800

- число гребных валов…1

- число групп АБ…2

Скорость полного хода, уз:

- надводная…12

- подводная…18

Дальность плавания (при скорости, уз), мили:

- надводная…5000 (8)

- экономическая подводная…200 (4)

Вооружение

Торпедное:

- число х калибр ТА, мм…8x533

- боезапас торпед…8

- тип торпед…FFVType61 (Швеция), NT 37С (США)

Радиоэлектронное:

- тип СБУ.. "Kongsberg MSI-90U", ф. "Norsk Forsvarsteknologi", Kongsberg, (Норвегия)

- тип ГАК…CSU 83 (ф. "STN Atlas

Elektronik, GmbH") в составе: ГАС CSU 3 с трактами ШП, ЭП, ОГС, бортовой ГАС целеуказания DUUX 2 (французской ф. "Алкатель")

- тип РЛС…"Kelvin Hughers 1007"

(навигацион.) и СОРС

- тип перископов…ф. "Pilkington Optronics СК30",

"Svenner" (ф. "Pilkington Optronics", "Barr amp; Stround", Великобритания)

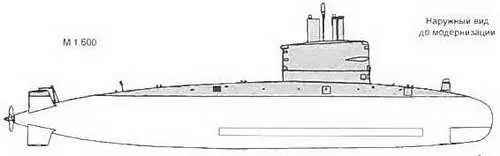

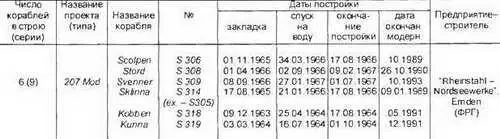

ДПЛ типа Kobben спроектированы и построены в 60-е годы в ФРГ (тип 207). Они являются модификацией западногерманских ДПЛ типа 205 с увеличенной глубиной погружения, улучшенной мореходностью и несколько большим водоизмещением. Норвежские ПЛ имеют в составе вооружения торпеды американского и шведского производства и частично норвежскую и французскую радиоэлектронную аппаратуру. Архитектурно-конструктивный облик, основной состав оборудования и его компоновка на ПЛ типов 207 и 205 в целом одинаковы.

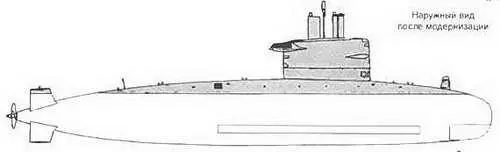

Девять ДПЛ типа Kobben, вступившие в строй в 1964-1967 гг., после примерно 25-ти летней службы в 1989-1993 гг. были модернизированы на верфях Uzivale Shipyard" (Берген). При проведении модернизации были заменены механизмы, РЭВ и пр. При этом потребовалось увеличение длины корпуса ПЛ.

В 1986-1989 гг. три ПЛ: Utvaer, Uthang и Куа были переданы ВМС Дании (ПЛ Tumleren, Saelen, Sprineren в датском флоте).

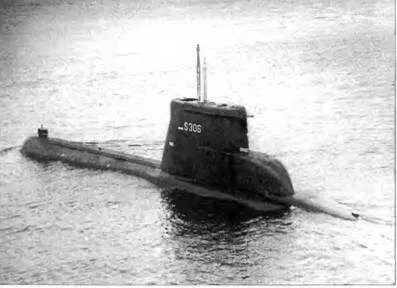

Торпедная ПЛ Scolpen
