Ю.И. Александров - Боевые корабли мира на рубеже XX XXI веков. Часть I. Подводные лодки

Основные ТТХ

Водоизмещение, т:

- надводное…1584

- подводное…2113

Длина наибольшая, м…76,0

Ширина корпуса наибольшая, м…7,6

Осадка средняя, м…5,1

Архитектурно-конструктивный тип…двухкорпусная

Глубина погружения, м…300

Автономность, сут…60

Экипаж, чел… -.55 (9 офицеров)

Энергетическая установка:

- тип установки…ДЭУ с полным

электродвижением

- число ДГ…2

- тип дизелей…GE 390 ZC

- число х мощность

главных ГЭД, л. с…2x1750

- число х мощность ЭД эх, л.с…2 х 75

- число гребных валов…2

- тип движителей…малошумные

ГВ в насадках

Скорость полного хода, уз:

- надводная…15

- подводная…18

- в режиме РДП…10

Дальность плавания (при скорости хода, уз.), мили:

- в режиме РДП…8000(8)

- подводная…330(4)

Вооружение Торпедное:

- число х калибр носовых ТА, мм…6 х 533

- число х калибр кормовых ТА, мм…2x533

- тип торпед…САЭТ-бОи др

- число мин, принимаемых

взамен торпед…32

Радиоэлектронное:

- состав ГАС…"Геркулес" (активная/пассивная);

"Феникс" (пассивная); DUUX-5 - пассивного определения дистанции с разнесенными бортовыми антеннами (только на

последней ПЛ серии)

- тип РЛС…CEIC-921A или

"Thomson CSF DR-2000U"

Навигационные системы:…система спутниковой

навигации "Magnavox SATNAV".

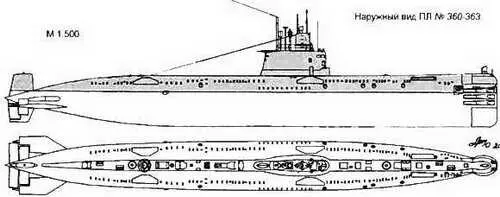

ДПЛ типа Ming являются развитием ДПЛ проекта 033, отличаясь от них составом энергоустановки и конструкцией корпуса. Отличительной особенностью конструкции ПЛ является осесимметричная форма кормовой оконечности с крестообразным оперением при двухвальной ЭУ. Кормовые ТА не имеют запасных торпед. Французская ГАС DUUX-5 установлена только на последних кораблях серии

Первые 2 ПЛ серии были заложены по проекту ES5C/D в 1975 г., третья - в 1982 г. Одна из этих ПЛ сгорела во время пожара. После перерыва строительство было возобновлено в 1988 г. с темпом постройки одна ПЛ в год. Последняя ПЛ была заложена в 1992 г по откорректированному проекту ES5E.

Все ДПЛ этого типа входят в состав Восточного флота Китая.

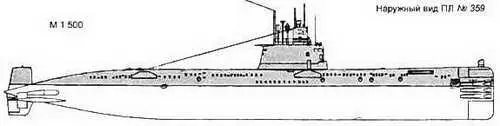

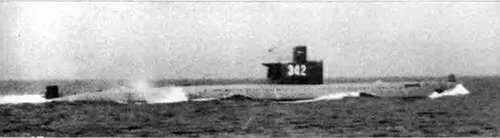

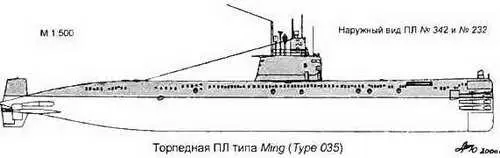

Торпедная ПЛ типа Ming

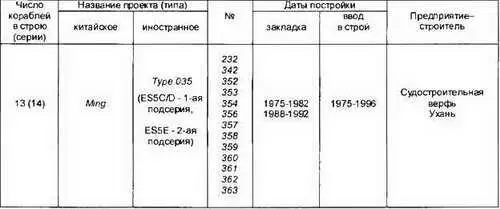

* Сведения в таблице и основные ТТХ приведены по данным "Jane's Fighting Ships 1999-2000"

Основные ТТХ

Водоизмещение, т:

- надводное…1475

- подводное…1830

Длина наибольшая, м…76,6

Ширина корпуса наибольшая, м…6,7

Осадка средняя, м…5,2

Архитектурно-конструктивный тип…двухкорпусная

Глубина погружения, м…300

Экипаж, чел…54

Энергетическая установка:

- тип…ДЭУ

- ЧИСЛО X мощность

дизелей, л.с…2 x 2000

- число X мощность

главных ГЭД, л.с…2x1350

- число х мощность ЭД ЭХ, л.с…2 х 50

- число гребных валов…2

- число групп АБ…2

Скорость полного хода, уз:

- надводная…15,2

- подводная…13,0

- в в режиме РДП…10,0

Дальность плавания (при скорости хода, уз), мили:

- надводная…9000(9)

Вооружение

Торпедное:

- число х калибр

носовых ТА, мм…6 х 533

- число х калибр

кормовых ТА, мм…2x533

- торпедный боезапас…14

- тип торпед…Yu-4 (САЭТ-60),

Yu-1 (53-51)

- число мин, принимаемых взамен торпед…28

Радиотехнические средства (состав):…ГАС

"Thomson Sintra" DUUX 5, РЛС обнаружения надводных целей и СОРС

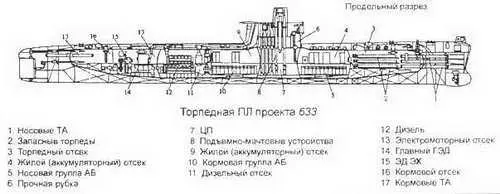

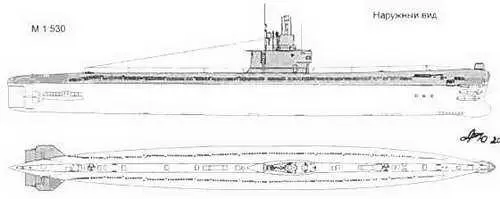

В конце 50-х - начале 60-х годов в СССР было развернуто серийное строительство средних торпедных ПЛ проекта 633, которое было завершено в 1962 г. постройкой 20 кораблей. Часть из них была затем передана ВМС ряда дружественных государств, а Китаю была передана проектно-техническая и технологическая документация на постройку ПЛ этого проекта.

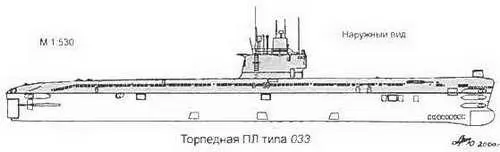

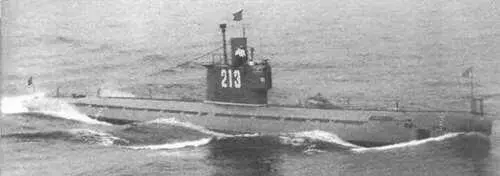

Первые ПЛ 7уре 033 строились на верфях Ян-нань в Шанхае, а затем на верфях в Ухане За 25-летний период строительства (с 1962 г. по 1987 г.) было построено 84 корабля. В ходе постройки, а частично после нее ПЛ были модернизированы. При этом на ПЛ были установлены новые, с повышенной емкостью АБ, более совершенные ГАС французского производства и др. В целом технический облик ПЛ, основной состав вооружения, механизмов и оборудования и их компоновка на корабле остались неизменными по проекту 633.

Китай строил ПЛ Туре 033 не только для собственных ВМС, но и для экспортных поставок. Семь ПЛ были переданы ВМС КНДР в 1973-1975 гг. и четыре ПЛ - ВМС Египта в 1982 г и 1984 г Кроме того, с помощью Китая в КНДР было налажено строительство ПЛ Туре 033.

В конце 90-х годов в составе ВМС Китая насчитывалось 68 ПЛ 7уре 033, из них в строю было 37 кораблей, а 31 - в резерве.

Основные ТТХ

Водоизмещение, т:

- надводное…1650

- подводное…2100

Длина наибольшая, м…76,6

Ширина наибольшая, м…6,7

Осадка средняя, м…5,2

Архитектурно-конструк-

тивный тип…смешанный (одно-

двух корпусный)

Глубина погружения, м…200

Энергетическая установка:

- тип…ДЭУ

- состав…аналогичен принятому

на торпедной ПЛ Туре 033

Скорость полного хода, уз:

- надводная…15

- подводная…13

- в режиме РДП…10

Вооружение

Ракетное:

- тип ракет…ПКР YJ-1 (С-801)

- боекомплект ПКР…6

- вид старта… из ракетных контейнеров Торпедное:

- число х калибр

носовых ТА, мм…6x533

- число х калибр

кормовых ТА, мм…2 х 533

- торпедный боезапас…14

В 1984 г. на вооружении БНК и ПЛ ВМС Китая была принята ПКР Ying Jj-1 (С-801), по характеристикам близкая к французской ПКР "Exocet SM 39".

Для проведения морских испытаний ПКР была создана опытная ракетно-торпедная ПЛ - модификация торпедной ПЛ типа 033, которые серийно-строи-лись в Китае по документации на проект 633 средней торпедной ПЛ, переданной СССР в начале 60-х годов.
