Ю.И. Александров - Боевые корабли мира на рубеже XX XXI веков. Часть I. Подводные лодки

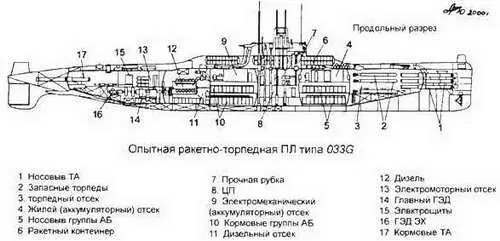

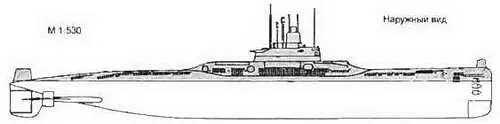

При создании опытной ракетно-торпедной Туре 033G* была сохранена наибольшая длина и компоновка вооружения, механизмов и оборудования исходной торпедной ПЛ Туре 033. В средней части ПЛ диаметр ПК был увеличен с тем, что разместить оборудование, обслуживающее ракетный комплекс.

На опытной ПЛ шесть ПКР С-801 размещены в трех сдвоенных контейнерах, установленных в надстройке, в районе ограждения рубки (один сдвоенный контейнер впереди и два - по бортам ограждения).

На этой ПЛ возможно будут испытываться ПКР типа Ying Ji8-2 (С-802) с увеличенной дальностью стрельбы. Разработка усовершенствованной модификации ПКР С-802 ведется в Китае с середины 90-х годов. Принятое на опытной ракетно-торпедной ПЛ расположение ПКР, вероятно не найдет применения на других ПЛ, поскольку испытываемые ПКР на вновь создаваемых ПЛ ВМС Китая будут запускаться из ТА.

* по иностранной классификации

* Условное название (Sang-О - Акула (Корея), присвоенное ПЛ этого типа разведкой ВМС США.

Основные ТТХ

Водоизмещение, т:

- надводное…295

- подводное…325

Длина наибольшая, м…34,0

Ширина корпуса наибольшая, м.…3,8

Осадка средняя, м…3,2

Запас плавучести, %…10

Автономность, сут…20

Экипаж, чел.…14 (2 офицера) +

15 чел. спецназа

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ л.с…1x300

- число х мощность ГЭД, л.с…1 х 200

- число гребных валов…1

- тип движителя.. ТВ в насадке

Вооружение

Торпедное:

- число х калибр ТА, мм…4 х 533

- боезапас торпед, ед…4

- тип торпед…53-56 (СССР)

Радиоэлектронное (состав):…ГАС (пассивная),

РЛС навигационная, 1 перископ

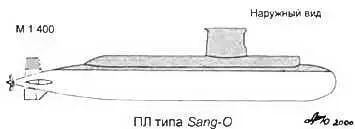

ПЛ прибрежного типа спроектированы при технической помощи Югославии и предназначены для проведения специальных операций, минных постановок и действий против кораблей и судов. Легкий корпус и ограждение рубки ПЛ изготовлены из стеклопластика. Строительство серии начато в 1991 г. В последнее время постройка ПЛ велась с темпом от 2 до 6 ед. в год.

В серии, кроме основного, торпедного варианта ПЛ, построены два корабля для специальных операций, несущих по 16 мин на внешней подвеске. ПЛ могут также транспортировать подводные носители легководолазов. В составе вооружения ПЛ имеется пулемет калибра 12,7 мм и установка ЗУР (переносная).

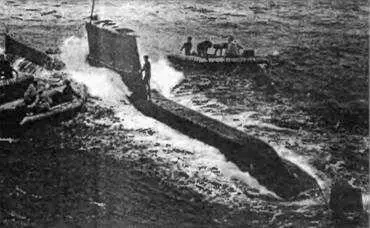

17.09.1996 г. одна из этих ПЛ была захвачена у побережья Южной Кореи.

* По иностранной классификации

* Сведения в таблице и основные ТТХ приведены поданным "Jane's Fighting Ships 1999-2000"

Основные ТТХ

Водоизмещение, т:

- надводное..1320-1475*

- подводное…1712-1830*

Длина наибольшая, м…76,6

Ширина корпуса наибольшая, м…6,7

Осадка средняя, м..5,0-5,2 Архитектурно-конструктивный тип…двухкорпусная

Глубина погружения, м…300

Автономность, сут…60

Экипаж, чел…51-54

Энергетическая установка:

- тип…ДЭУ

- состав…аналогичен принятому

на торпедной ПЛ типа 033 китайского производства

Скорость полного хода, уз:

- надводная…15,2

- подводная…13

- в режиме РДП…10

Дальность плавания (при скорости хода, уз), мили: -надводная… 9000(9)

- подводная экономическая…350 (2)

Вооружение

Торпедное:

- число х калибр

носовых ТА, мм..6x533

- число х калибр

кормовых ТА, мм…2 х 533

- торпедный боезапас…14

- тип торпед… Yu-4 (САЭТ-60),

Yu-1 (53-51)

- число мин, принимаемых

взамен торпед.28

Радиотехнические средства

(состав):… ГАС типа МГ-10,

"Тамир - 5Л" и др., РЛС обнаружения надводных целей и СОРС

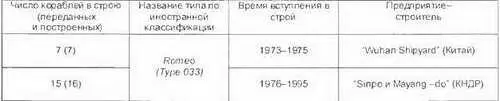

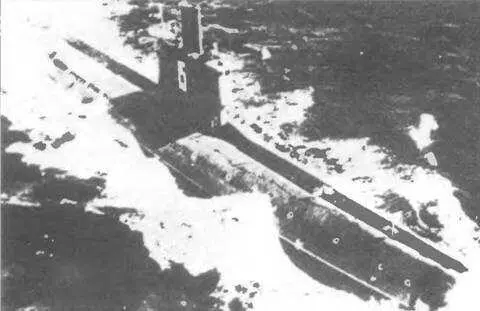

Первые семь ПЛ типа 033 для ВМС КНДР были построены в Китае и переданы в 1973^1975 гг. В Китае, как известно, эти ПЛ строились по документации ПЛ проекта 633, переданной СССР. Затем, при содействии Китая ПЛ этого типа стали строиться в КНДР. В период с 1976 г. по 1995 г. было построено 16 ПЛ. Одна ПЛ затонула 20.02.1985 г.

По состоянию на 1999 г. в составе ВМС КНДР находилась 22 ПЛ типа 033 половина из них действует вдоль восточного побережья Корейского полуострова.

* По разным данным

Торпедная ПЛ типа 033

Основные ТТХ

Водоизмещение, т:

- надводное…1180

- подводное…1285

Длина наибольшая, м…55,9

Ширина корпуса наибольшая, м…6,3

Осадка средняя, м-…5,4

Архитектурно-конструктивный тип… однокорпусная

Глубина погружения оперативная, м…200

Экипаж, чел…34 (7 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…4x405

- число х мощность (тип)

дизелей в составе ДГ л.с… 4 х 600 (MTU 12V AZ80)

- число х мощность ГЭД, л.с…1 х 4600

- число гребных валов…1

- число групп АБ… 4

Скорость полного хода, уз:

- надводная…11

- подводная…22

Дальность плавания (при скорости, уз.), мили:

- в надводная…8000 (8)

- экономическая подводная…400(4)

Вооружение

Торпедное:

- число х калибр ТА, мм…8x533

- боезапас торпед…14

- тип торпед…AEG SUT (Германия)

Радиоэлектронное

- тип АСБУ…"Signaal М8/24 TFCS"

- тип ГАС…CSU 3-2 с трактами ШП, ЭП, ОГС,

PRS 3-4 (ф "STN Atlas Elektronik GmbH").

- тип системы электронного

противодействия… "Thomson CSF DR 2000",

- тип РЛС. "Thomson CSF Calypso",

(навигац.) и СОРС

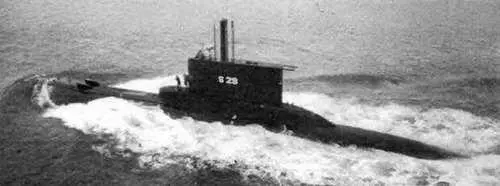

Две ДПЛ для ВМС Колумбии были построены в ФРГ по проекту "Ingenieurkontor Lubeck" и первоначально предназначались ВМС Аргентины, но не были востребованы из-за отсутствия финансовых средств, после чего были переданы Колумбии.

ДПЛ типа Pijao относятся к экспортным германским ПЛ типа 209/1200. По архитектуре, конструкции и основным ТТХ они подобны аргентинской ДПЛ Salta типа 209/1200.

Вступившие в строй в 1975 г., обе колумбийские ПЛ в конце 80-х - начале 90-х годов ремонтировались на верфях HDW в Киле. Ремонт, в ходе которого были заменены механизмы, АБ и пр., был завершен в июле 1990 г. на ПЛ Pijao и в сентябре 1991 г. на ПЛ Tayrona.
