Ю.И. Александров - Боевые корабли мира на рубеже XX XXI веков. Часть I. Подводные лодки

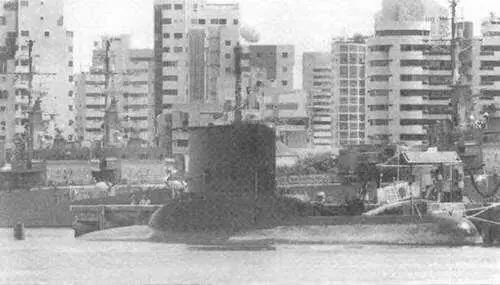

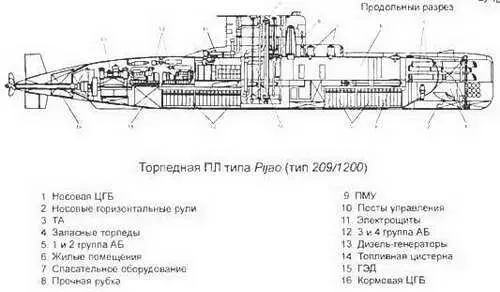

Торпедная ПЛ Tayrona

Основные ТТХ

Водоизмещение, т:

- надводное…1100

- подводное…1285

Длина наибольшая, м…56,0

Ширина корпуса наибольшая, м…6,2

Осадка средняя, м…5,5

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения оперативная, м.250

Автономность, сут…50

Экипаж, чел…33 (6 офицеров)

Энергетическая установка:

- тип… ДЭУ с полным

электродвижением

- число ДГ…4

- число х мощность (тип)

дизелей в составе ДГ, л.с…4x950

(MTU12V 396SE)

- число х мощность ГЭД, кВт…1 х 4600

- число групп АБ…4

- число гребных валов…1

Скорость полного хода, уз:

- надводная…11

- подводная…22

Дальность плавания (при скорости, уз.), мили:

- надводная…7500 (8)

- экономическая подводная…400 (4)

Вооружение

Торпедное:

- число х калибр ТА, мм…8 х 533

- боезапас торпед… 14

- тип торпед… SUT Mod 2 (Германия)

- число мин, принимаемых

взамен торпед. 28

Радиоэлектронное:

- тип АСБУ…ISUS 83TFCS

(ф. "Atlas Electronik")

- тип ГАК…CSU83

(ф. "Atlas Electronik")

- тип системы электронного

противодействия…"Argo"

- состав РЛС…навигацион, СОРС

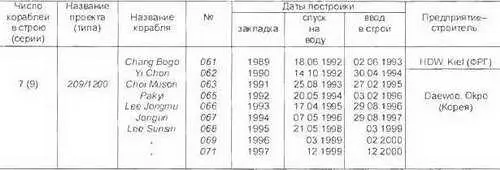

В конце 1987 г. между республикой Корея и ФРГ был заключен лицензионный договор, предусматривающий постройку для южнокорейских ВМС девяти ДПЛ, спроектированных в Германии. В соответствии с упомянутым договором головная ПЛ Chang Bogo была построена в середине 1993 г. германской фирмой HDW. Последующие ПЛ строились известной корейской фирмой Daewoo, причем первые в серии корабли строились из материалов и комплектующих изделий, доставляемых из ФРГ. Созданные в Корее ПЛ, относятся к типу 209/1200 германских экспортных ДПЛ. По основным ТТХ они подобны турецким ДПЛ типа Atilay (тип 209/1200), также германской постройки.

Во время намечаемого на 2001 г. ремонта головной ПЛ Chang Bogo возможно будет установлено оборудование, предусмотренное на экспортных ДПЛ типа 209/1400. ПЛ будет оснащена ПКР "Sub-Harpoon".

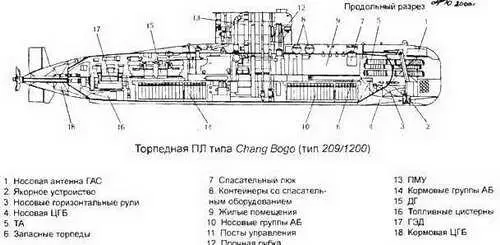

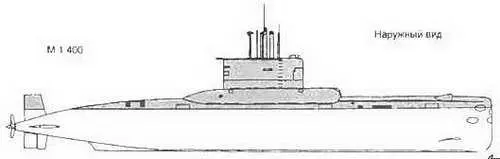

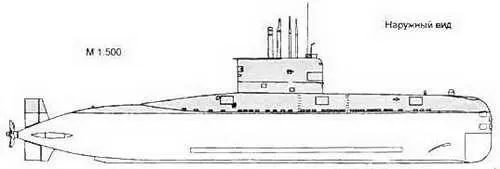

Торпедная ПЛ типа Chang Bogo

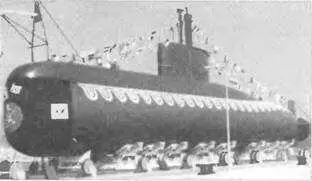

Торпедная ПЛ Chang Bogo

* Сведения в таблице приведены по данным "Jane's Fighting Ships 1999-2000"

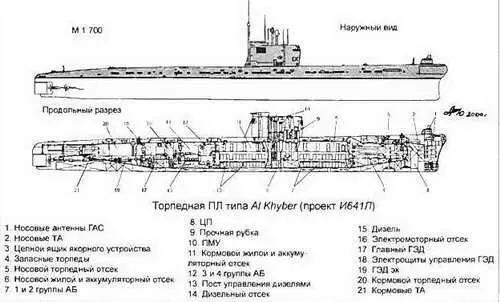

ПЛ проекта И641Л являются экспортной модификацией больших торпедных ПЛ проекта 641, строившихся в СССР в конце 50-х и в 60-х годах. Технический облик этих ПЛ практически одинаков. Различия состоят в составе торпедного и радиотехнического вооружения и механизмов в частности дизелей, системы кондиционирования и др. Основные ТТХ ПЛ проекта И641Л такие же как у ПЛ проекта И641 К. (см. раздел "ПЛ Индии").

По данным "Jane's Fighting Ships 1999-2000", из шести ПЛ, поставленных в 1976-1983 гг. ВМС Ливии*, в 1999 г в строю находилась одна ПЛ. Головная ПЛ AI Badr затонула в 1993 г., была поднята и не восстанавливалась. Три ПЛ были подняты на стенку. ПЛ Al Faten ремонтировалась в Латвии. Затем, после 1992 г. была переведена в Кронштадт. Ремонтные работы были продолжены в 1996 г.

* ПЛ: Al Badr, Al Faten, Al Ahad, Al Mitraga, Al Khyber, Al Hunain

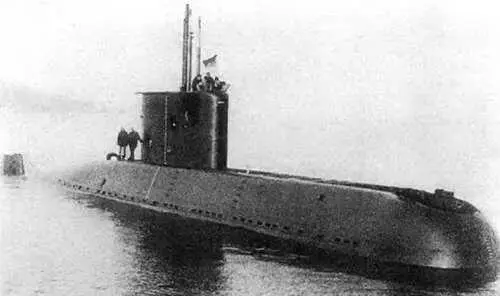

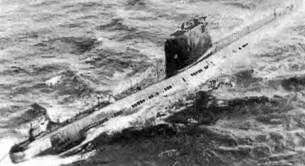

Торпедная ПЛ Al Ahad

Основные ТТХ

Водоизмещение, т:

- надводное…2465

- подводное…2800

Длина наибольшая, м…67,7

Ширина корпуса наибольшая, м…8,4

Осадка средняя, м…7,0

Запас плавучести, %…ок.12

Архитектурно-конструктивный тип…смешанный

(одно-двухкорпусный

Глубина погружения оперативная, м…300

Автономность, сут…ок 60

Экипаж, чел…50 (7 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность (тип) ДГ, кВт…3 х 980

("Holec Type 304")

- число х мощность (тип)

дизелей в составе ДГ, л.с…3 х 2300, ("SEMT Pilstik

12PA4V-200 VG" на SS 802 и 803) и ("Brons-Werkspoor O-RUB 215x121" на SS 808 и 810)

- число х мощность ГЭД, л.с…1 х 5430

- число гребных валов…1

- число групп АБ х число

элементов в группе (емкость АБ)…3 х 140 (6500 Ач)

Запас топлива, т…310

Скорость полного хода, уз:

- надводная…13

- подводная…21

Дальность плавания (при скорости хода, уз), мили:

- в режиме РДП…10000 (9)

- подводная…ок. 400 (4)

Вооружение

Торпедное и ракетное:

- число х калибр ТА, мм…4x533

- боезапас торпед… 12

- число мин, принимаемых

взамен торпед…40

- тип ракет…UGM-84 "Sub Harpoon"

- тип торпед…Мк 48 Mod 4, NT 37 D

Радиоэлектронное:

- тип АСБУ…SEWACO VIII с системой

обработки и представления данных "Signaal Gipsy"

- тип ГАК…"Thomson-Sintra Octopus"

(экспортный вариант ГАК TSM-2272 "Eledon", приспособленный под требования ВМФ Голландии 1978 79 гг.). в составе: ШПС TSM-2263 с носовой антенной. ШПС TSM-2253 с бортовой антенной, ГАС ОГС TSM-2243, ГАС миноискания TSM-5423, TSM DUUX-5 с разнесенными антеннами (пассивное определение дистанции и ОГС), ГАС с ГПБА GEC Avionics Туре 2026 система обзора кормовых углов, ЗПС и контроль собственных шумов

- тип РЛС…ZW-07 (освещение

обстановки и навигация), "Argos 700М" (СОРС)

- тип перископов…ф. "Pilkington Optronics":

- СК 24 (поисковый) - СН 74 (атаки)

- навигационные системы (состав):

инерциальные системы навигации Sperry Мк 29 Mod 2, спутниковая система навигации NAVSAT, система GPS

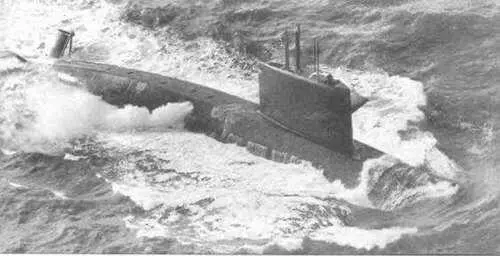

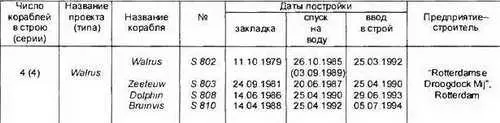

ДПЛ типа Walrus являются развитием ПЛ типа Zwaardvis постройки начала 70-х годов, (водоизмещение 2350/2640 т). У ПЛ типа Walrus "альбакоровская" форма корпуса, Х-образное кормовое оперение, рубочные горизонтальные рули. ПК изготовлен из стали MAREL, повышенной прочности.

ПЛ обладает высокой степенью автоматизации процессов управления кораблем, оружием и техническими средствами за счет чего численность экипажа сокращена с 67 чел. на ПЛ Zwaardvis до 50 чел.
