Ю.И. Александров - Боевые корабли мира на рубеже XX XXI веков. Часть I. Подводные лодки

дизелей в составе ДГ л.с…2 х 1800 ("SEMT-Pielstick 16PA4V 185 VG")

- ЧИСЛО X мощность

главного ГЭД, л.с… 1 х 4600

- число и мощность ЭД эх, л.с…1x31

- число гребных валов…1

Скорость полного хода, уз:

- надводная…12

- подводная…20

Дальность плавания (при скорости, уз.), мили:

- в режиме РДП…8500 (9)

- экономическая подводная…350(3,5)

Вооружение Торпедное:

- число х калибр ТА, мм… 4x533

- боезапас торпед и ракет…20

- тип ракет…ПКР "Sub-Harpoon"

- тип торпед…ЕС AN L5 Mod 3

и ECAN F17 Mod2

- число мин, принимаемых

взамен торпед и ракет…36

Радиоэлектронное:

- тип СБУ…DLA2A

- состав ГАС. "Thomson Sintra DSUV2H"

(носовая антенна), DUUA 2D (гидролокатор), DUUG6(OrC), DUUX 2А (с разнесенными бортовыми антеннами), DSUV 62А (протяженная буксируемая антенна).

- тип системы электронного

противодействия…ARUR, ARUD

- тип поисковой РЛС…"Thomson-CSF DRUA"

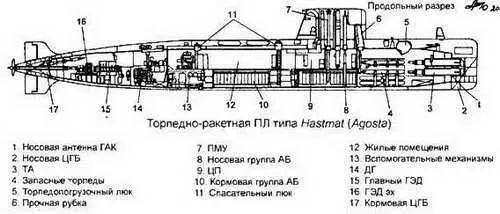

Торпедно-ракетная ПЛ Hashmat

Основные ТТХ

Водоизмещение, т:

- надводное…869

- подводное…1043

Длина наибольшая, м…57,8

Ширина корпуса наибольшая, м…6,8

Осадка средняя, м…4,6

Запас плавучести, %…ок.17

Архитектурно-конструктивный тип…полуторакорпусная

Глубина погружения оперативная, м…300

Автономность, сут…30

Экипаж, чел…45 (5 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…2 х 850

- число х мощность (тип)

дизелей в составе ДГ, л.с…2 х 850 ("SEMT-Pielstick

12PA4V185);

- число, тип и мощность ГЭД, л.с…2 х 1300/800*

- число гребных валов…2

- число групп АБ х число

элементов в группе..2x80

Запас топлива, т…90

Скорость полного хода, уз:

- надводная…13

- подводная…15,5

- в режиме РДП…10

Дальность плавания (при скорости хода, уз), мили: -надводная…2710(12,5)

- подводная…300 (3)

- в режиме РДП…3000 (10)

или 4300 (7,5)

* Мощность форсажная/продолжительная.

Вооружение

Ракетно-торпедное:

- число х калибр ТА в ПК, мм…8 х 550

- число х калибр забортных ТА, мм…4 х 550

- боезапас ракет и торпед…12

- тип ракет…ПКР UGM-84 "Sub-Harpoon"

- тип торпед…Е15, ECAN L5 Mod3

- число и тип мин принимаемых взамен торпед…12 "Stonefish"

Радиоэлектронное:

- тип ГАС:…ГАС DUUA-1 (активно-пассивная)

ШПС DSUV-1 (с носовой антенной)

- тип РЛС…"Thomson Sintra CSF DRUA31"

(навигац.). ARUD (СОРС)

- навигационные системы

(состав)…системы радионавигации

DECCA и "Loran", 2 эхолота.

гидрокомпас, лаг, автопрокладчик

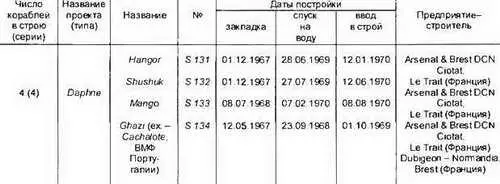

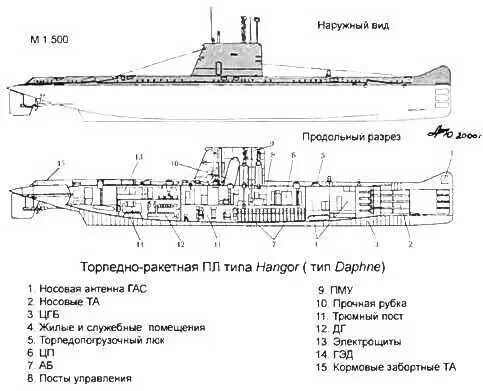

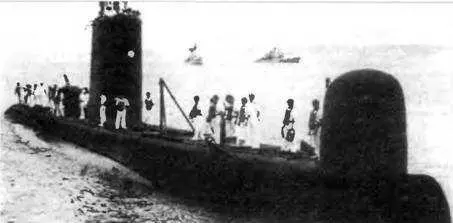

ДПЛ типа Hangor целом подобны ПЛ типа Daphne, построенным во Франции для Португалии и Южной Африки, а также Daphne испанской постройки. В их конструкцию были внесены некоторые изменения, согласно требованиям ВМС Пакистана, включая, в частности учет местных климатических условий.

ПЛ S 131 Hangor была тяжело повреждена в сентябре 1990 г., отремонтирована и вновь вошла в состав флота в 1992 г.

(Более подробно о конструкции ПЛ типа Daphne см. ПЛ типа Delfin ВМС Испании).

Основные ТТХ

Водоизмещение, т:

- надводное…1185

- подводное…1290

Длина наибольшая, м…56

Ширина корпуса наибольшая, м…6,2

Осадка средняя, м…5.5

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения, оперативная, м…250

Автономность, сут…50

Экипаж, чел…31-35 (5 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…4 х 405

- число х мощность (тип)

дизелей в составе ДГ, л.с…4 х 600

(MTU 12V493AZ80 GA31L)

- число х мощность ГЭД, л.с…1 х 4600

- число гребных валов…1

- число групп тип АБ х число

элементов в группе…4 х 120

(ф. "Hagen VARTA")

Скорость полного хода, уз:

- надводная…11

- подводная…21,5

Дальность плавания (при скорости, уз.), мили:

- надводная…8200 (8)

- экономическая подводная…240 (8)

Вооружение

Торпедное:

- число х калибр ТА, мм…8x533

- боезапас торпед…14

- тип торпед…А184 ("Whitehead")

Радиоэлектронное:

- тип СБУ…"Sepa Mk 3" или

"Signal Sinbad М8/24"

- состав ГАК…ГАС CSU 3 ("Atlas Elektronik")

с трактами ШП, ЭП, ОГС; ГАС DUUX 2С ('Thomson Sintra") или PRS3 ("Atlas Elektronik)

- тип РЛС…"Thomson-CSF Calypso"

(навигац.), СОРС

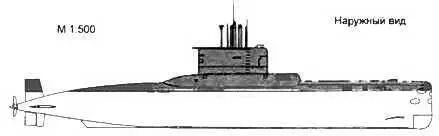

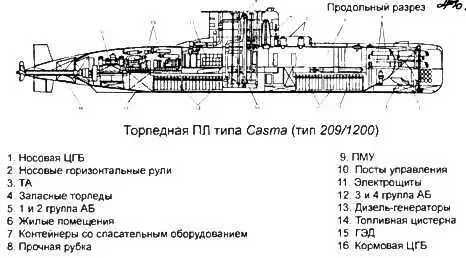

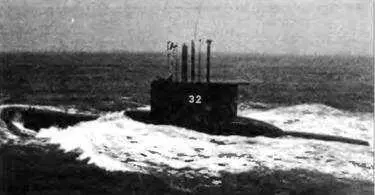

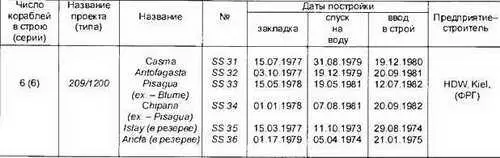

Строительство для перуанских ВМС германских экспортных ДПЛ типа 209/1200 осуществлялось на верфях HDW в Киле в два этапа. Первые две ПЛ были переданы Перу в 1974-1975 гг., остальные четыре корабля - в 1980-1983 гг Технический облик и основные ТТХ этих ПЛ в целом такие же как у ДПЛ германской постройки типа 209/1200, экспортируемых в Аргентину, Колумбию и др. страны.

После вступления в строй ПЛ типа Casma проходили ремонты, в ходе которых были заменены торпеды типа SST-4 на А184, установлены новые приборы управления торпедной стрельбой пр.

В настоящее время боевом составе флота находятся четыре ПЛ из шести. ПЛ Islay и Arica 70-х годов постройки находятся в резерве.

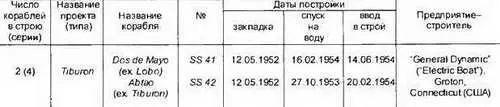

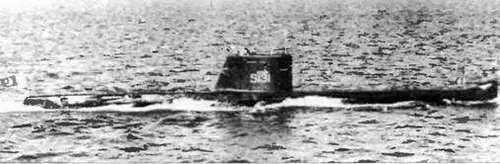

Торпедная ПЛ Antofagasta

Основные ТТХ

Водоизмещение, т:

- надводное…825

- подводное…1400

Длина наибольшая, м… 71,4

Ширина корпуса наибольшая, м…6,7

Осадка средняя, м…4,3

Архитектурно-конструктивный тип… двухкорпусная

Глубина погружения, м…120

Экипаж, чел…40

Энергетическая установка:

- тип…ДЭУ

- число х мощность (тип) дизелей, л.с…2 х 1750

(G. М. 12-278А)

- мощность генератора, кВт…60

- число, х мощность ГЭД, л. с…2 х 1200

- число гребных валов…2

Запас топлива, т…40

Скорость полного хода, уз:

- надводная…16

- подводная…10

Дальность плавания (при скорости хода, уз), мили:

- надводная…5000(10)

Вооружение Торпедное:

- число х калибр ТА, мм…6x533

- боезапас торпед…14
