Ю.И. Александров - Боевые корабли мира на рубеже XX XXI веков. Часть I. Подводные лодки

Водоизмещение, т:

- надводное…1700

- подводное…2250

Длина наибольшая, м…74,9

Ширина корпуса наибольшая, м… 8 4

Осадка средняя, м…5,3

Запас плавучести, %…32

Архитектурно-конструктивный тип…двухкорпусная

Автономность, сут…60

Экипаж, чел…60 (10 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число ДГ…2

- число х мощность (тип)

дизелей в составе ДГ л.с…2 х 1450

(MTU 16V39GSE 83/84)

- число х мощность ГЭД, л. с…1 х 5000

- число гребных валов…1

Запас топлива, т…90

Скорость полного хода, уз:

- надводная…15

- подводная…22

Вооружение

Торпедно-ракетное:

- число х калибр ТА, мм…6x533

- тип ракет…ПКР Ying Ji (С-801)

- тип торпед…СЭТ-53Е и 53-51

Радиоэлектронное:

- тип ГАК…SQR-A в составе:

ГАС с носовой сферической антенной, ГАС с бортовой протяженной антенной, ШПС DSUV-1

- тип РЛС…типа 921-А

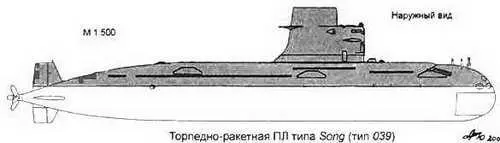

ПЛ с хорошо обтекаемой формой обводов наружного корпуса, свойственной современным одновальным ПЛ.

Предполагалось, что ПЛ этого типа заменят двухвальные ПЛ типа Ming (тит 035), строившиеся в 1971-1992 гг.

При проектировании ПЛ типа Song использованы элементы архитектуры и конструкции ПЛ Agosta (Франция). Возможно установлен французский ГАК "Eledon". ПЛ имеет необычную для современных ПЛ ступенчатую форму ограждения ПМУ. На нижней ступени расположены горизонтальные рули, там же размещена антенна ГЛС. Антенна ОГС расположена на палубе надстройки носовой части ПЛ.

* Сведения в таблице приведены по данным "Jane's Fighting Ships 1999-2000"

Основные ТТХ*

Водоизмещение, м3:

- нормальное…2350

- подводное…3100

Длина наибольшая, м…73,8

Ширина корпуса наибольшая, м…9,9

Осадка средняя, м…6,2

Архитектурно-конструктивный тип…д вухкорпусная

Глубина погружения, м…300

Автономность, сут…45

Экипаж, чел…52

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…2x1500

- число х мощность

главного ГЭД, кВт…1 х4040

- число х мощность ГЭД эх. кВт…1 х 95 (на

линии вала)

- число гребных валов…1

- тип движителя…малошумный ГВ

- число групп АБ…2

Скорость полного хода, уз:

- надводная… 11

- подводная…20

Дальность плавания (при скорости хода, уз.), мили:

- в режиме РДП…7500 (7)

- подводная экономическая…400 (3)

Вооружение

Торпедное:

- число х калибр ТА, мм…6 х 533

- торпедный боезапас…18

- число мин, принимаемых

взамен торпед…24

Зенитное-ракетное:

- боекомплект ЗУР…6

Радиоэлектронное (состав):…БИУС, МВУ-110Э,

НК, ГАК МГК-^00Э, РЛС общего обнаружения, набор средств радиосвязи

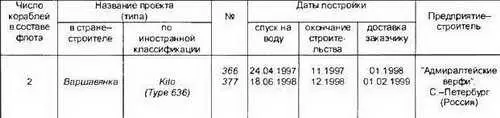

ДПЛ проекта 636 является экспортной модификацией улучшенных ДПЛ проекта 677, созданных для Российского ВМФ. ДПЛ проекта 636 относятся к второй серии экспортных ПЛ типа Kilo и отличаются от первой серии экспортных ПЛ этого типа (проект 877ЭКМ) увеличенной мощностью ДГ, новыми низкобортным главным ГЭД и ГЭД эх, более совершенным РЭВ, улучшенными средствами акустической защиты и пр. Новые ДПЛ обладают увеличенной скоростью полного подводного хода и дальностью плавания в режиме РДП. При этом их наибольшая длина увеличилась на 1,2 м и несколько возросло водоизмещение. Архитектурно-конструктивная схема корабля, компоновка вооружения, механизмов и оборудования ПЛ проектов 677ЭКМ и 636 идентичны.

В настоящее время в составе ВМС Китая находятся две ПЛ проекта 636. Построенные на "Адмиралтейских верфях" в Санкт-Петербурге, ПЛ были доставлены заказчику на палубе грузового судна (как ранее ПЛ проекта 877ЭКМ).

* Поданным рекламных проспектов ЦКБ MT "Рубин" и III тома каталога "Оружие России. Корабли и вооружение Военно-Морского Флота 1996-1997". М., АОЗТ "Военный парад", 1996 г

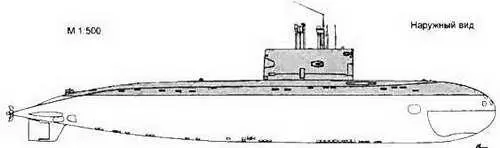

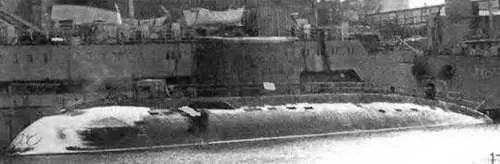

Торпедная ПЛ проекта 636

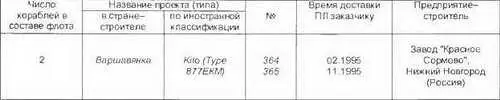

* Сведения в таблице приведены по данным "Jane's Fighting Ships 1999-2000"

Основные TTX*

Водоизмещение, т:

- надводное…2300

- полное подводное…3950

Длина наибольшая, м…72,6

Ширина корпуса наибольшая, м…9,9

Осадка средняя, м…6.2

Архитектурно-конструктивный тип…двухкорпусная

Глубина погружения, м…300

Автономность, сут…45

Экипаж, чел…57

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…2x1000

- число х мощность

главного ГЭД, л.с…1 х 5500

- число х мощность ГЭД эх, л.с…1 х190 (на

линии вала)

- число гребных валов…1

- тип движителя…малошумный ГВ

- число групп АБ х число

элементов в группе…2 х 120

- число х мощность РСД, л.с…2x102

- запас дизельного топлива, т…172 Скорость полного хода, уз:

- надводная… 10

- подводная…17

Дальность плавания (при скорости хода, уз.), мили:

- в режиме РДП…6000 (7)

- подводная экономическая…400 (3)

Вооружение

Торпедное:

- число х калибр ТА, мм…6x533

- торпедный боезапас…18

- тип торпед…ТЭСТ 71/96 и др.

- число мин, принимаемых

взамен торпед…24

Радиоэлектронное (состав):…БИУС МВУ-110Э,

НК, ГАК МГК-400Э, РЛС общего обнаружения, набор средств радиосвязи

ДПЛ проекта 877ЭКМ является экспортной модификацией ПЛ проекта 877, созданных для Российского ВМФ. На экспортной ПЛ установлено энергетическое оборудование, котором оснащены первые ДПЛ проекта 877. Технический облик и основные ТТХ экспортной и исходной ПЛ одинаковы. Различия состоят в составе торпедного оружия и РЭВ. На ПЛ проекта 877ЭКМ установлены экспортные образцы вооружения. ПЛ приспособлены для использования в районах с высокой температурой воздуха и воды для чего они дополнительно оснащены системами кондиционирования воздуха и пр.

ВМС Китая были поставлены две ПЛ проекта 877ЭКМ, построенные на заводе "Красное Сормово" в Нижнем Новгороде, на котором велось строительство ДПЛ для Российского ВМФ. В Китай ПЛ проекта 877ЭКМ были доставлены поочередно на палубе грузового судна "Sea Team"

* Поданным III тома каталога "Оружие России. Корабли и вооружение Военно-Морского Флота. 1996-1997". М., АОЗТ "Военный парад", 1996 г.

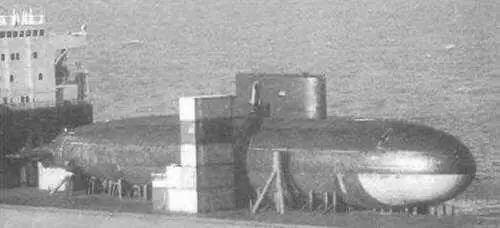

Транспортировка ПЛ проекта 877ЭКМ на палубе судна "Sea Team"
