Магазин - с шахматным расположением патронов, из легкого сплава или пластмассовый.

Исключительно высокая надежность и простота обращения создали автомату Калашникова отменную репутацию, обеспечили долгую жизнь и высокую популярность. АК и АКМ состоят на вооружении армий более чем 55 стран (всего же используются в более чем 100 странах). В полутора десятках стран производились и производятся собственные образцы АК и АКМ.

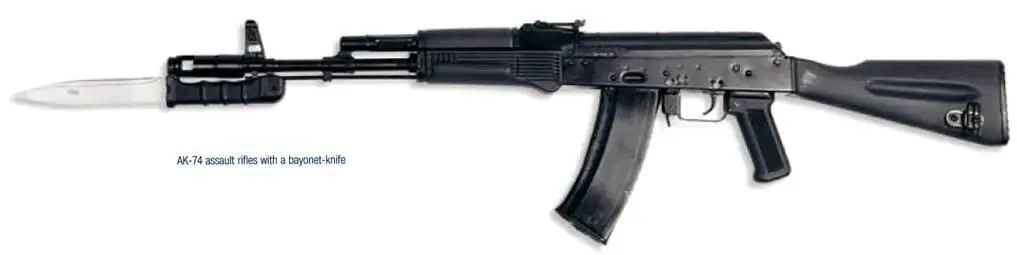

Автомат АК 74 со штык-ножом

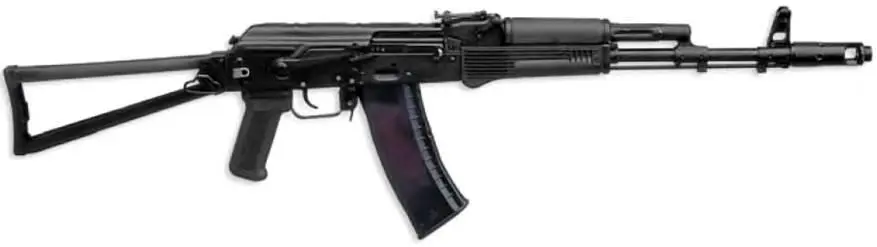

Автомат АКС 74 с откинутым прикладом

Патроны 5,45x39 в обойме

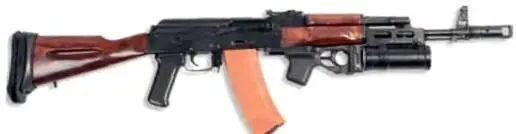

Автомат АК 74 с подствольным гранатометом ГП-25

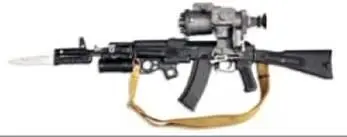

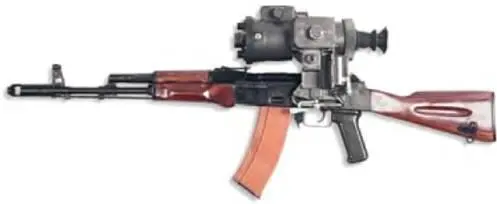

Автомат АК 74Н с ночным прицелом НСПУ-3

В марте 1974 г. на вооружение приняли 5,45-мм автомат АК 74 («автомат Калашникова обр. 1974 г.», индекс 6П20). Фактически появилось новое семейство вооружения под 5,45-мм малоимпульсный патрон - четыре модели автомата и столько же ручных пулеметов. Уменьшение калибра и массы пули сулили повышение начальной скорости при одновременном снижении импульса отдачи, увеличение настильности траектории, меньшие время полета к цели и снос ветром, увеличение носимого боекомплекта. Речь шла об общем повышении боевой эффективности комплекса «патрон-оружие».

52 детали (53%) АК 74 и 9 узлов (36%) унифицировано с АКМ, что упростило производство и освоение АК 74 в войсках.

Большее число деталей выполняли из точных литых заготовок по выплавляемым моделям. Стволы изготавливались холодной ротационной ковкой, каналы стволов хромировали по улучшенной технологии. Двухкамерное дульное устройство выполняет задачи дульного тормоза, компенсатора и пламегасителя.

Более настильная траектория увеличила дальность прямого выстрела по ростовой (бегущей) фигуре с 525 до 625 м, дальность убойного действия уменьшилась с 1500 до 1350 м.

Магазин - коробчатый, секторный, пластмассовый, с шахматным расположением патронов.

Для воздушно-десантных войск служит модификация АКС 74 (6П21) с металлическим складным влево прикладом треугольной формы. Модификации АК 74Н (Н2) и АКС 74Н (Н2) приспособлены для установки бесподсветных ночных прицелов.

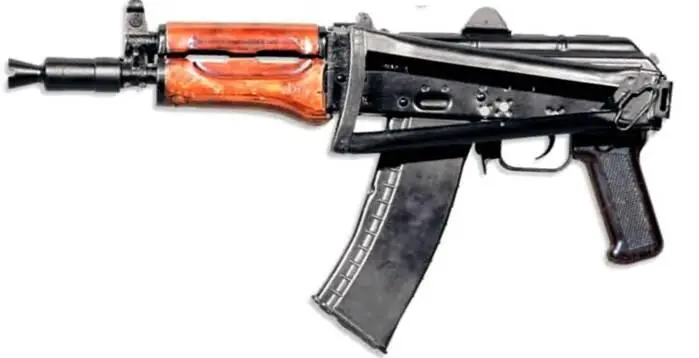

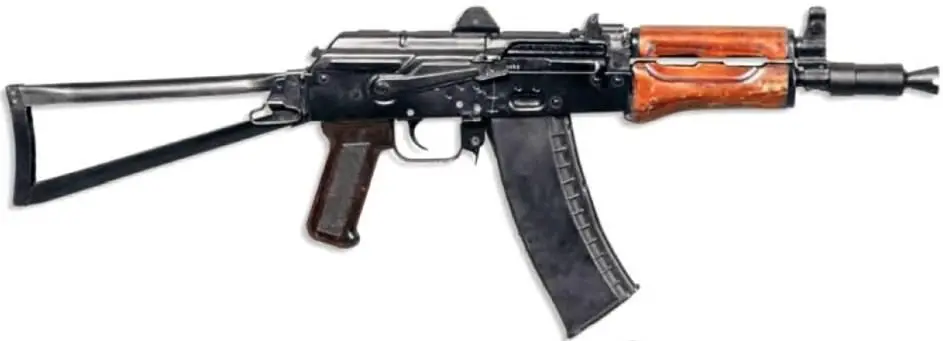

Автомат АКС 74У с откинутым и со сложенным прикладом

Калибр…5,45 мм

Патрон… 5,45x39 (обр. 1974 г.)

Масса оружия без патронов… 2,485 кг

Длина оружия:

с откинутым прикладом… 730 мм

со сложенным прикладом… 490 мм

Длина ствола… 206,5 мм

Начальная скорость пули… 735 м/с

Темп стрельбы… 700 выстр./мин

Боевая скорострельность… 40-100 выстр./мин

Прицельная дальность…до 500 м

Емкость магазина…30 патронов

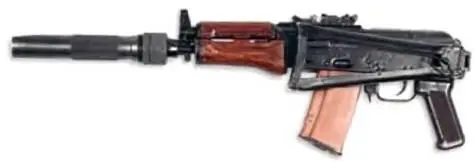

Автомат АКСБ 74У с прибором ПБС-3

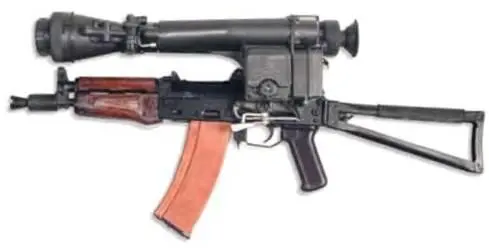

Автомат АКС 74УН с ночным прицелом НСПУ

Укороченный малокалиберный автомат создавался в рамках нового конкурса по теме «Модерн». В 1979 г. на вооружение приняли ижевский образец под обозначением АКС 74У («автомат Калашникова складной обр. 1974 г. укороченный», индекс 6П26, ведущим конструктором автомата был С.Н. Фурман).

Укорочение ствола до 206,5 мм заставило отнести назад газовую камеру, изменить крепление мушки, уменьшить длину штока поршня и газоотводной трубки. Большее давление газов у дульного среза ствола потребовало установки усиленного пламегасителя.

Для лучшей стабилизации пули в полете при коротком стволе увеличили крутизну нарезов - длина хода нарезов уменьшилась с 200 до 160 мм. Секторный прицел заменили перекидным L-об-разным целиком, рассчитанным на дальности стрельбы до 350 и 350-500 м, вынесение прицела на крышку ствольной коробки позволило несколько удлинить линию прицеливания (235 мм). Крышка ствольной коробки выполнена откидывающейся вверх на оси.

АКС 74У имеет модификации АКС 74УН и АКС 74УН2, приспособленные для установки ночных прицелов НСПУ и НСПУМ. Вариант АКСБ 74У приспособлен для крепления ПБС (глушителя), может крепиться подствольный бесшумный гранатомет БС-1.

АКС 74У весьма компактен и оказался очень кстати - как компактное и легкое оружие для подразделений «спецназа», вооружения экипажей боевых машин, специальных войск - связистов, саперов и т.п., пригодился милиции, охране правительственных зданий, инкассаторам. Серийно АКС 74У выпускался Тульским оружейным заводом.

Калибр…5,45 мм

Патрон… 5,45x39 (обр. 1974 г.)

Масса оружия без патронов…3,4 кг

Длина оружия:

с откинутым прикладом, без штыка… 942 мм

со сложенным прикладом… 704 мм

Длина ствола…415 мм

Темп стрельбы… 600 выстр./мин

Боевая скорострельность…40/100 выстр./мин

Прицельная дальность… 1000 м

Емкость магазина…30 патронов

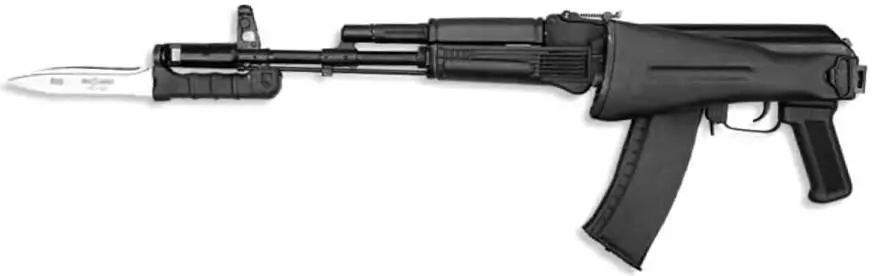

Автомат АК 74М со штык-ножом, приклад сложен

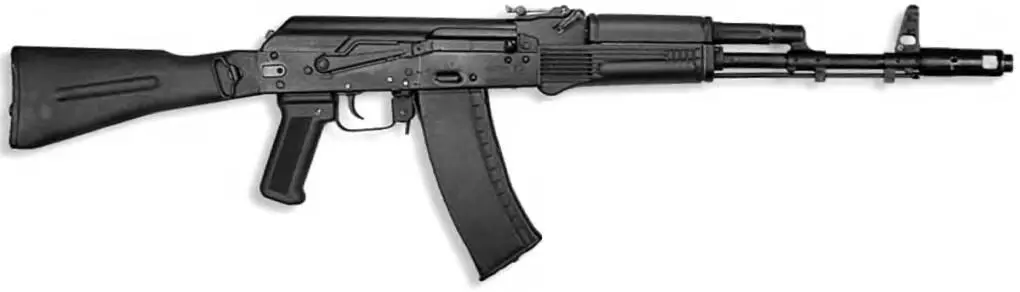

Автомат АК 74М с откинутым прикладом

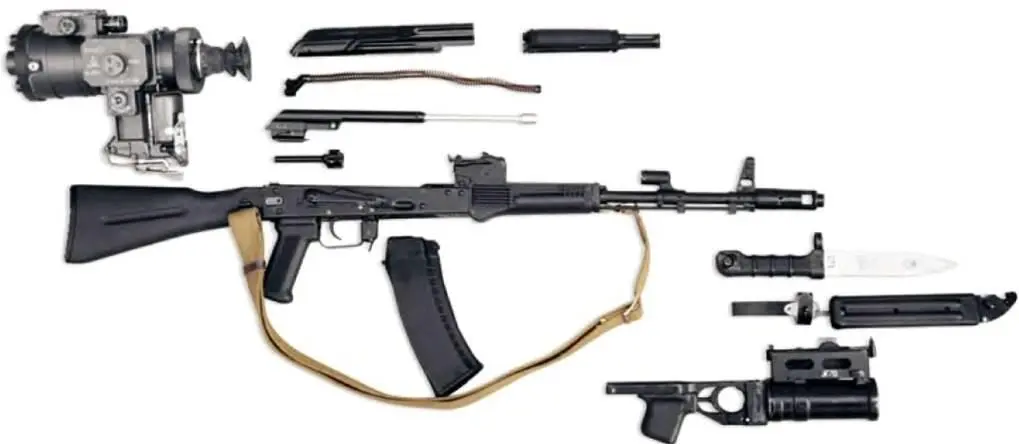

Неполная разборка автомата АК 74МНЗ, рядом ночной прицел НСПУ-3, гранатомет ГП-25 и штык-нож

Появившийся в начале 1990-х автомат АК 74М (индекс 6П34) имеет ряд отличий от АК 74. Новое двухкамерное дульное устройство с одинаковыми камерами и большими боковыми окнами менее подвержено загрязнению, улучшено его крепление на стволе. Планка типа «ласточкин хвост» для крепления ночных, оптических или коллиматорных прицелов (включая универсальный стрелковый 1П29) стала стандартной для всех автоматов. Установлена усиленная крышка ствольной коробки без ребер жесткости. Упор направляющего стержня возвратной пружины выполнен так, чтобы удерживать крышку ствольной коробки от срыва при стрельбе из подствольного гранатомета. Пластмассовый, складываемый влево приклад, усиленный продольным металлическим стержнем, имеет форму, ранее использовавшуюся только на «нескладных» автоматах. Поставлены пластиковые цевье и ствольная накладка более удобной конфигурации. В конструкции АК74М воплотилась идея «универсального» автомата, способного заменить сразу четыре модели. Вариант АК74МНЗ с ночным прицелом НСПУ-3 весит без магазина 5,5 кг, имеет ширину 140 мм, дальность стрельбы с ночным прицелом - до 300 м.
