Иван Фатеев - БОЕВОЕ СТРЕЛКОВОЕ ОРУЖИЕ РОССИИ

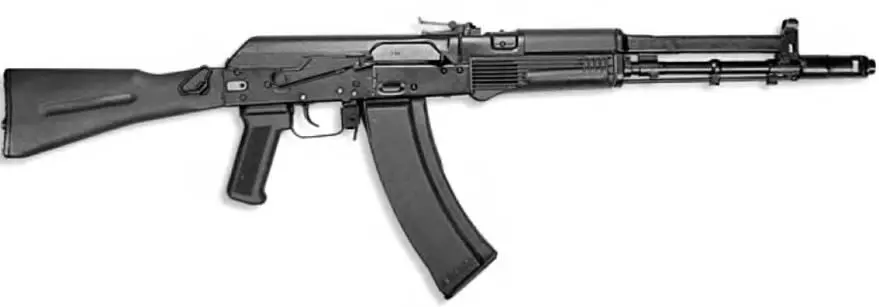

Автомат АК 101

с откинутым прикладом

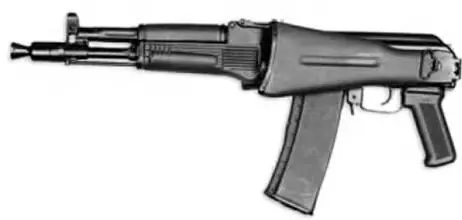

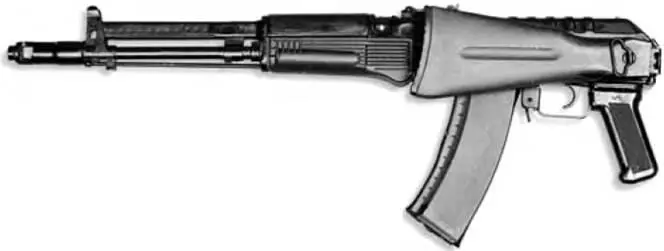

Автомат АК 101 со сложенным прикладом

Автомат АК 102

с откинутым прикладом

Автомат АК 102 со сложенным прикладом

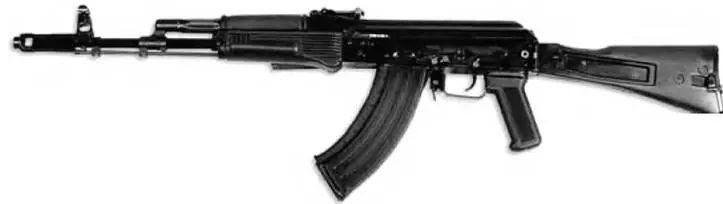

Автомат АК 103

с откинутым прикладом

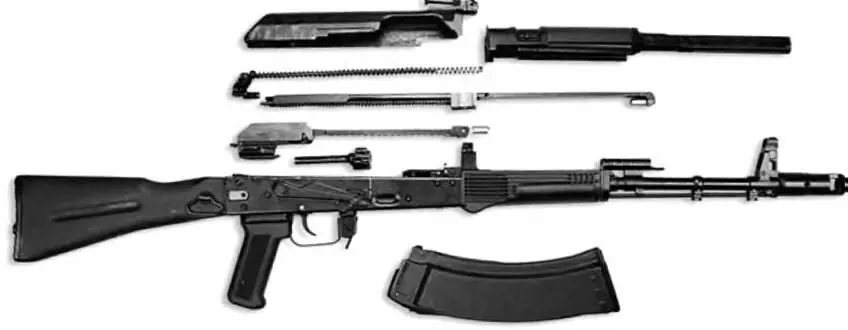

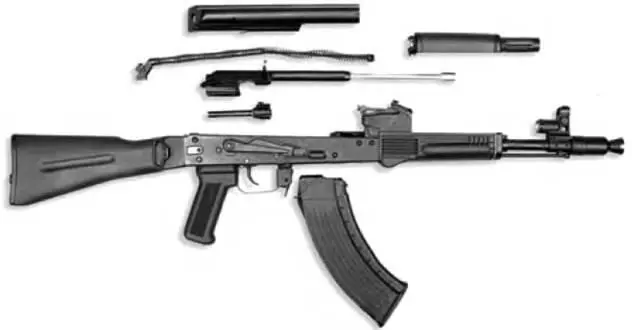

Неполная разборка автомата АК 103

Продолжающееся использование «Калашниковых» и предпочтение, отдаваемое им пользователями, имеющими возможность выбора, говорят сами за себя. Выявившиеся в ходе конфликтов 1990-х годов недостатки ряда широко распространенных зарубежных штурмовых винтовок внушали надежду на большие экспортные возможности модернизированных «калашей».

В начале 1990-х годов на «Ижмаше» на основе АК 74М начали разработку нескольких модификаций автомата Калашникова под наиболее распространенные в мире автоматные патроны 7,62x39, 5,45x39 и 5,56x45 НАТО. Для упорядочения цифрового обозначения моделей всей серии дали индекс «100».

Первым стал АК 101 под патрон 5,56x45 НАТО с пластмассовыми органами управления. На планку с левой стороны стволь-

Автомат АК 104

с откинутым прикладом

Неполная разборка автомата АК 104

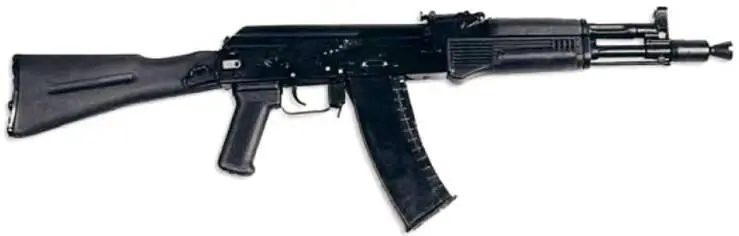

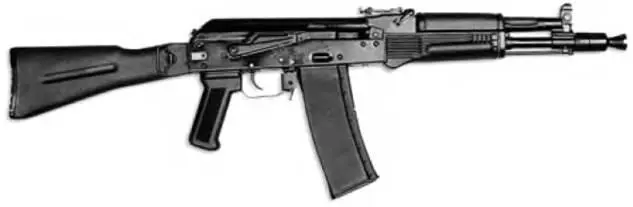

Автомат АК 105

с откинутым прикладом

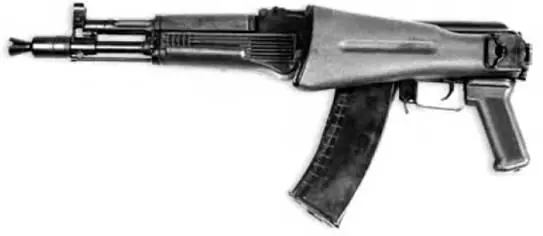

Автомат АК 105

со сложеным прикладом

ной коробки могут крепиться ночные, оптические или коллиматорные прицелы.

Малогабаритный автомат АК 102 отличается укороченным стволом. Но здесь ствол укорочен в меньшей степени, чем у АКС 74У, так что АК 102 скорее можно отнести к «штурмовым карабинам». Прицел АК 102 нарезан только до 500 м, что согласуется со стандартами стран НАТО. Возможна установка пламегасителей от АК 74, АК 74М или от АКС 74У.

АК-103 представляет собой, по сути, модификацию АК 74М под популярный патрон 7,62x39 (обр. 1943 г.).

АК 104 является аналогом АК 102 под патрон 7,62x39, а АК 105 - под патрон 5,45x39.

АК 105 может комплектоваться УСМ, допускающим одиночный, непрерывный (автоматический) огонь и огонь фиксированными очередями по три выстрела.

Автомат АК 107 с опытным магазином на 60 патронов, приклад откинут

Автомат АК 107 с магазином на 30 патронов, приклад сложен

Неполная разборка автомата АК 107, рядом магазин на 60 патронов

В рамках «сотой» серии ижевские конструкторы реализовали задел опытных систем. Таковы автоматы АК 107 (разработан Ю.К. Александровым и В.Н. Параниным) под патрон 5,45x39 и АК 108 под 5,56x45. В них для повышения точности и кучности автоматической стрельбы использована сбалансированная автоматика с разделенными массами и газовым двигателем (ранее на «Ижмаш» Ю.К. Александров и В.М. Калашников разработали несколько автоматов сбалансированной схемы).

Пороховые газы отводятся в газовую камеру с двумя цилиндрами и действуют на два раздельных противоположно движущихся поршня. Две массы в крайних точках создают противоположно направленные инерционные моменты, а поскольку их движение синхронизировано, импульс, порождаемый в обычной системе газоотводным узлом, гасится. Под действием возвратного механизма обе массы одновременно возвращаются в исходное положение, так что импульс наката подвижной системы также в значительной степени гасится. В результате по кучности стрельбы очередями из неустойчивых положений АК 107 превосходит АК 74М в 1,5-2 раза.

Длина хода подвижной системы меньше, чем у автомата «классической» схемы, это повысило темп стрельбы. Изменились геометрия окна ствольной коробки, крепление крышки ствольной коробки и секторного прицела. Канал и патронник ствола хромированы.

УСМ допускает три режима огня: непрерывный огонь, фиксированными очередями по три патрона, одиночный.

Складной приклад, цевье и пистолетная рукоятка - аналогичные АК 74М, есть планка для крепления оптических и ночных прицелов, возможна установка под-ствольного гранатомета, штык-ножа.

Разработан и коробчатый четырехрядный магазин на 60 патронов.

Калибр…5,45 мм

Патрон… 5,45x39 (обр. 1974 г.)

Масса оружия с магазином

без патронов…4,1 кг

Длина оружия без штыка-ножа:

с откинутым прикладом… 943 мм

со сложенным прикладом… 728 мм

Длина ствола… 405 мм

Начальная скорость пули… 900 м/с

Темп стрельбы… 1800/600 выстр./мин

Прицельная дальность… 700 м

Емкость магазина…30 патронов

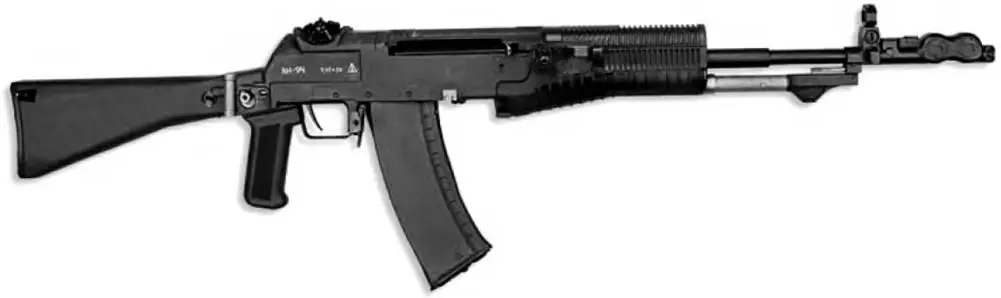

Автомат АН 94 со сложенным и откинутым прикладом

Неполная разборка автомата АН 94, рядом гранатомет ГП-25 и штык-нож

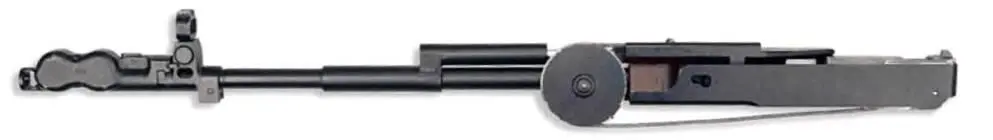

Стреляющий агрегат автомата в собраном виде
