боекомплект…6 торпед А244

СУ…DLT-L4C

Радиоэлектронное:

РЛС обнаружения ВЦ и НЦ…DRBV 51А

РЛС навигационная…типа 1226

СУ оружием по ВЦ и НЦ общекорабельная…«Vega» с РЛС DRBC 32Е

средства РТР… DR 2000/DALIA 500

пассивные средства РЭП

(количество ПУ х направляющих)… «Dagaie» (2 х 10- 127-мм)

система космической связи…SATCOM

ГАС с подкильной антенной…«Diodon»

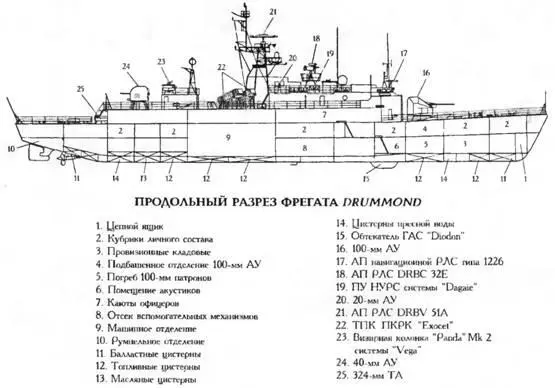

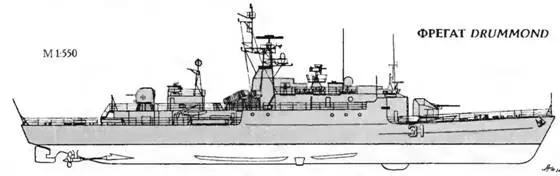

Все они относятся к французским фрегатам (avisos) типа D'Estienne D'Orves (см. фрегаты ВМС Франции). В проекте уделялось большое внимание упрощению конструкции. В частности, оба главных двигателя установили в одном машинном отделении. В июле 1976 г. правительство ЮАР решило приобрести два фрегата этого типа, которые строились для ВМС Франции. Одновременно последовал заказ государственной верфи в Лорьяне еще на один такой корабль. После введения ООН эмбарго на продажу оружия ЮАР контракт аннулировали. В сентябре 1978 г. эти же фрегаты решила приобрести Аргентина. Drummond и Guerrico пришли в Южную Америку 2 ноября 1978 г., a Granville (построенный по заказу Аргентины) - в сентябре 1981 г.

Фрегаты являются самыми крупными кораблями ВМС Бангладеш Несмотря на свой почтенный возраст и морально устаревшие образцы вооружения, они отвечают предъявляемым требованиям по обеспечению экономического контроля над территориальными водами. При этом реальной боевой ценности, за исключением F18, не представляют.

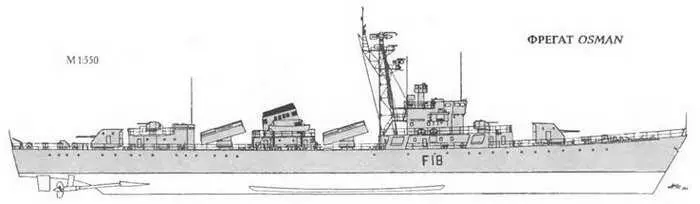

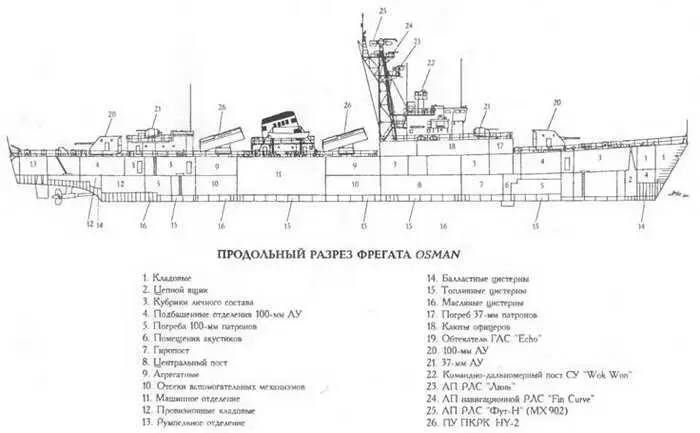

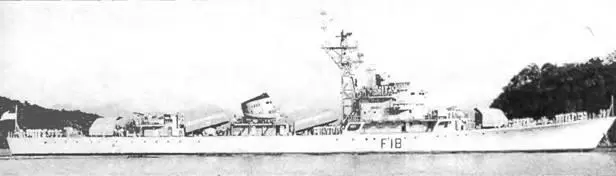

ФРЕГАТ OSMAN

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Osman (б. Xiangtan) F 18 ССЗ «Hudong», Шанхай 01.01.86 01.12.88 04.11.89

Водоизмещение, т:

стандартное… 1425

полное… 1702

Главные размерения, м:

длина наибольшая…103,2

ширина наибольшая…,… 10,8

осадка при полном водоизмещении…,…3,1

Главная энергетическая установка:

тип… дизельная

количество х тип ДД -

- суммарная мощность, л.с…2 х 12Е 390V- 14 400

количество гребных винтов…2ВФШ

Скорость хода наибольшая, уз…26

Дальность плавания, мили:

ходом 18 уз… 4 000

ходом 15 уз… 2 700

Экипаж, чел. (в том числе офицеров)… 200 (30)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…HY-2

количество ПУ х направляющих (тип ПУ)…2x2 (ангар)

боекомплект…4 ПКР СО-2

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)…2x2 - 100/56

СУ… «Wok Won» (тип 752А)

количество АУ х стволов (тип АУ)…4 х 2 - 37/67 (В-11М)

Противолодочное:

количество РБУ х стволов (тип РБУ)…2 х 5-252-мм (РБУ-1200)

боекомплект…40 РГБ-12

количество штоковых бомбометов

(тип бомбометов)…2 (БМБ-2)

Радиоэлектронное:

РЛС обнаружения ВЦ… MX 902 (тип 354,«Фут-Н»)

РЛС обнаружения МЦ и УО 100-мм АУ…«Линь» (тип 354)

РЛС навигационная… «Fin Curve» (типа 352)

средства РТР… «Залив» и «Бизань-4Б»

пассивные средства РЭП

(количество ПУ х направляющих)…SRBOC Мк 36 (2 х 6- 130 -мм)

ГАС с подкильной антенной… «Echo» (тип 5)

Приобретен 26.09.89. Изначально строился для ВМС Китая. Планировалось приобретение второго корабля в 1991 г., но контракт аннулировали. Полностью повторяет китайские фрегаты типа Jianghu первой серии, отличаясь лишь формой трубы. В случае необходимости могут монтироваться минные рельсы (на 60 мин заграждения) и два бомбосбрасывателя (на 12 больших глубинных бомб). Руководство ВМС Бангладеш критикует Osman за отсутствие ЗРК, высокоэффективных ЗАК и вертолета, что предопределило отказ от приобретения второго однотипного корабля.

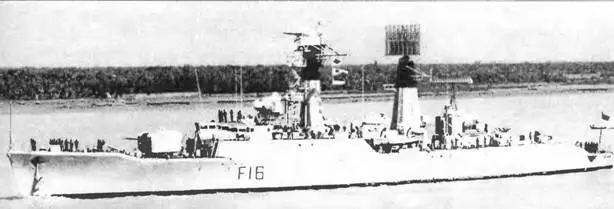

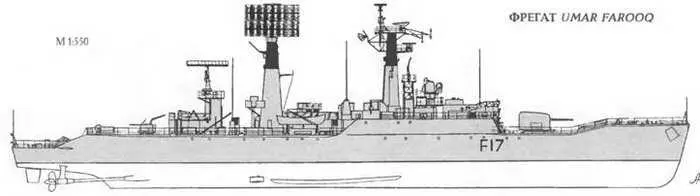

ФРЕГАТ UMAR FAROOQ

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Umar Farooq (б. Llandaff] F 16 Ф. «Hawthorn Leslie Ltd», Хеббурн на Тайне 27.08.53 30.11.55 П.04.58

Водоизмещение, т:

стандартное… 2 171

полное… 2 408

Главные размерения, м:

длина наибольшая… 103,6

ширина наибольшая… 12,2

осадка при полном водоизмещении… 4,7

Главная энергетическая установка:

тип…дизельная

количество х тип ДД -

- суммарная мощность, л.с…8 х 8WS ASR 1 - 12380

количество гребных винтов…2 ВФШ

Скорость хода наибольшая, уз…24

Дальность плавания, мили:

ходом 24 уз… 2 300

ходом 1 б уз… 7 500

Экипаж, чел. (в том числе офицеров)… 237 (14)

Вооружение:

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)… 1 х 2-114/45 (Мк 6 «Vickers»)

боекомплект…340 выстрелов

СУ… Mk 6М с РЛС тип 275

количество АУ х стволов (тип АУ)…1 х 2 - 40/60 (Мк 9 «Bofors»)

боекомплект…1200 выстрелов

Противолодочное:

количество РВУ х стволов (тип РБУ)…1 х 3 - 305-мм («Squid» Mk 4)

боекомплект…36

Радиоэлектронное:

РЛС обнаружения ВЦ…тип 965 (фактически не эксплуатируется)

радиовысотомер…тип 278М

РЛС обнаружения НЦ…тип 993 и 978

РЛС обнаружения ВЦ и НЦ… тип 992

РЛС навигационная…, тип 978 и 1007

ГАС с подкильной антенной… тип 174

ГАС целеуказания…,…тип 170В

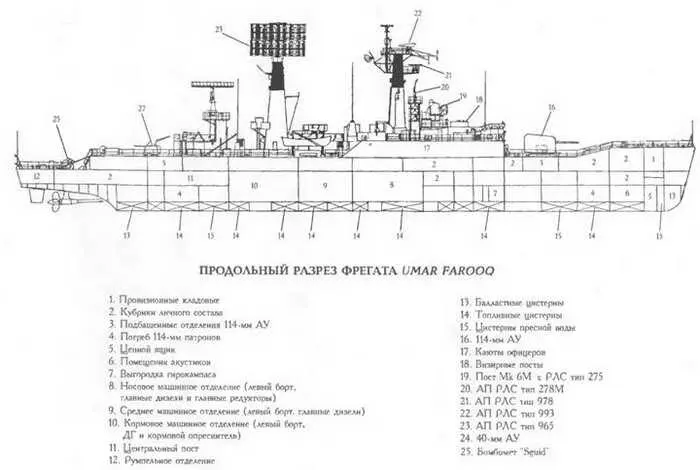

Относится к фрегатам радиолокационного дозора ВМС Великобритании типа Salisbury (пр.61), строившихся по программе 1951 - 1955 гг. Перед передачей корабль прошел капитальный ремонт и модернизацию, связанную с установкой системы кондиционирования воздуха, переоборудованием системы хранения и подачи топлива для балластировки забортной водой. Фрегат передан Бангладеш 10.12.76. Корпус корабля стальной, с полубаком, двойным дном на всем протяжении и подзором в корме. Он разделен водонепроницаемыми переборками на 13 отсеков. Междудонное пространство используется в качестве цистерн для хранения топлива и масел. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Надстройки выполнены из магниево-алюминиевых сплавов. ГЭУ размещена в трех отсеках суммарной длиной 30,2 м. Установка каждого вала включает четыре дизеля (адмиралтейского ряда), которые работают через гидравлические муфты. ЭЭС состоит из четырех ДГ мощностью по 360 кВт. Предусмотрено дистанционное управление дизелями и редукторами из поста управления, а также из каждого МО. В настоящее время используется в качестве патрульного или учебного корабля.
