ФРЕГАТ WANDELAAR

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Wielingen F 910 Ф. «Boelwerf», Темзе 05.03.74 30.03.76 20.01.78

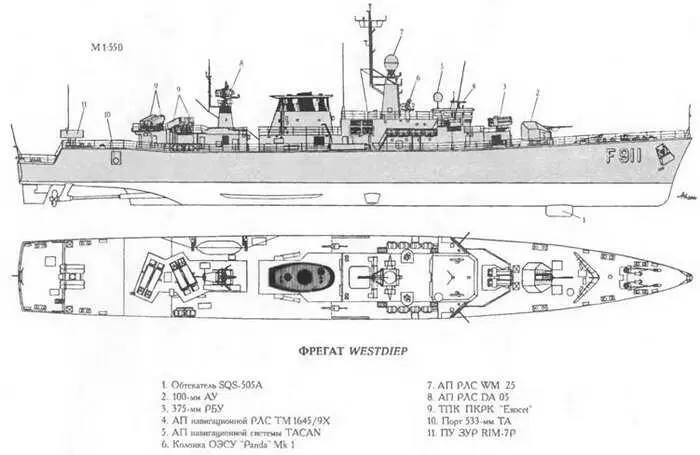

Westdiep F 911 Ф. «Cockerill», Хобокен 02.09.74 08.12.75 20.01.78

Wandelaar F 912 Ф. «Boelwerf», Темзе 28.03.75 21.06.77 27.10.78

Водоизмещение, т:

стандартное… 1940

полное… 2 430

Главные размерения, м:

длина наибольшая… 106,4

ширина наибольшая… 12,3

осадка при полном водоизмещении…5,6

Главная энергетическая установка:

тип…дизель-газотурбинная,

только с раздельной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с… 1 х ТМЗВ - 25 440

количество х тип ДД, -

- суммарная мощность, л.с… 240 СО V 12 -6 ООО

количество гребных винтов…2 ВРШ

Скорость хода, уз:

наибольшая…26

под двумя дизелями…20

под одним дизелем… 15

Дальность плавания, мили:

ходом 18 уз… 4 500

ходом 15 уз… 6 000

Экипаж, чел. (в том числе офицеров)… 159 (13)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…«Exocet»

количество ПУ х направляющих (тип ПУ)…2x2 (ТПК)

боекомплект… 4 ПКР ММ 38

Зенитный ракетный комплекс:

тип комплекса…«NATO Sea Sparrow»

количество ПУ х направляющих (тип ПУ)… 1x8 (Мк 29)

боекомплект…8 ЗУР RIM-7P

СУ… Мк 91 мод.2

Артиллерийский комплекс:

количество АУ х стволов (тип АУ)… 1 x 1- 100/55 (Мод.1968-П С ADAM)

боекомплект…200 выстрелов

резервная ОЭСУ…2 х «Panda» Mk 1

Противолодочное:

количество ТА х труб (тип ТА)…2 х 1-533-мм (стационарные)

боекомплект…4 торпеды L56

количество РБУ х стволов (тип РБУ)… 1 х 6 -375-мм

боекомплект реактивных глубинных бомб…120 РГБ-60

Радиоэлектронное:

БИУС…SEWACO IV с системой Link 11, SАТСОМ

РЛС обнаружения ВЦ и НЦ…DA 05

СУ ЗРК и АУ…WM 25

РЛС навигационная…ТМ 1645/9Х

средства РТР… DR 2000

активные средства РЭП… AR-90Q

пассивные средства РЭП

(количество ПУ х направляющих)… SRBOC Мк 36 (2 х 6 - 130-мм)

ГАС с подкильной антенной… SQS-505A

система противоторпедной защиты…SLQ-25

Первые фрегаты, полностью спроектированные и построенные в Бельгии. Корпус сталь* ной, со смешанным набором, имеющий на большей части своей длины двойное дно. Междудонное пространство используется в качестве топливных танков. Система стабилизации состоит из активных неубирающихся успокоителей качки и скуловых килей. Первый ярус надстройки выполнен из стали, второй -из алюминиевых сплавов. Электроэнергией корабль обеспечивают два ДГ по 1000 кВт. Зоны постов управления кораблем и системами оружия защищены специальным герметичным контуром, в котором создается избыточное давление. Все внутренние помещения корабля разделены на два независимых контура. Специалисты ВМС Бельгии считают Wieligen удачным фрегатом, который полностью удовлетворяет всем предъявляемым к нему требованиям. Однако считают желательным разместить на нем вертолет и ЗАК.

Болгария входила в блок стран Варшавского договора. В составе ее флота в период с конца 50-х годов и до середины 90-х годов было несколько СКР советской постройки пр. 50 Главной задачей болгарского ВМФ являлось обеспечение безопасности транспортных коммуникаций в Черном море и огневая поддержка армейских частей на южном фланге блока. После того как СКР пр. 50 морально и физически устарели, их заменили советским фрегатом пр. 1159. Сама Болгария не может строить корабли класса фрегат самостоятельно. В настоящее время руководство страны считает, что нет необходимости держать в составе флота корабли данного класса.

СКР-67 (Дръзки) находился в составе болгарского ВМФ с 13 июля 1957 г. по май 1985, СКР-53 (Смели) -с 15 октября 1958 г по октябрь 1988 г. и Кобчик [Бодри]-с ноября 1985 г. по февраль 1994 г

Название № Завод-строитель Закладка Спуск на воду Вступление в строй Примечание

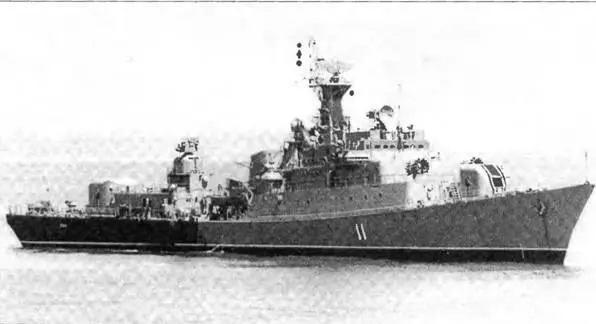

Смели (б. Дельфин) 11 ССЗ «Красный металлист», Зеленодольск (Татарстан) 21.04.73 19.07.75 31.12.75 Зав. № 201 до 11.02.91 входил в состав ЧФ СССР

Водоизмещение, т:

стандартное… 1440

полное… 1600

Главные размеренна, м:

длина наибольшая…96,4

ширина наибольшая…-… 12,55

осадка при полном водоизмещении…3,48

Главная энергетическая установка:

тип…дизель-газотурбинная,

с возможной совместной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с…1 х М-8В- 18 ООО

количество х тип ДД -

- суммарная мощность, л.с…2 х В-68- 15 820

количество гребных винтов…1 ВФШ + 2 ВРШ

Скорость хода наибольшая под ГТД, уз…30

Дальность плавания ходом 14 уз, мили… 4 500

Экипаж, чел…,… 110

Вооружение:

Зенитный ракетный комплекс:

тип комплекса…«Оса-М»›

количество ПУ х направляющих (тип ПУ)… 1 х 2 (ЗИФ-122)

СУ…4Р-33

боекомплект…20 ЗУР 9М-33

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)… 2 х 2-76/ 60 (АК-726)

СУ… «Фут-Б»

боекомплект…1600 выстрелов

количество АУ х стволов-тип АУ…2 х 2 - 30/65 АК-230

СУ…«Рысь»

боекомплект…6 000 выстрелов

Противолодочное:

количество РБУ х стволов (тип РБУ)…2 х 12-213-мм (РБУ-6000)

боекомплект… 120 РГБ-60

СУ… «Буря»

количество бомбосбрасывателей…2

боекомплект глубинных бомб…12х РБМ

Минное:

количество мин заграждений…22

Радиоэлектронное:

РЛС обнаружения ВЦ и НЦ…«Рубка»

РЛС навигационная…«Дон-2»

средства РТР…«Бизань-4Б»

пассивные средства РЭП

(количество ПУ х направляющих)…ПК-16 (2 х 16 -82-мм)

ГАС с подкильной антенной… «Аргунь»

Пр. 1159 многоцелевого фрегата (СКР) был разработан в 1970 г. Зеленодольским ПКБ специально для экспортных поставок на базе противолодочного корабля пр. 159А. Всего по пр. 1159 построено шесть СКР, еще шесть -по пр. 1159Т (в тропическом исполнении для Алжира и Кубы) и два -по пр. 1159ТР (для Ливии). Дельфин в период с 12.03.76 по 02.91 входил в состав КЧФ СССР и использовался для подготовки экипажей строящихся на экспорт кораблей. После завершения экспортной программы в феврале 1990 г. его передали Болгарии. Корпус СКР гладкопалубный, с двойным дном на всем протяжении, стальной, с большим числом клепаных соединений. Он разделен водонепроницаемыми переборками на 13 отсеков. Надстройки выполнены из магниево-алюминиевых сплавов. Подкильная ГАС размещена в титановом каплеобразном обтекателе больших размеров, который ограничивает использование корабля на отмелях и в узкостях. На среднюю линию вала с ВФШ работает ГТД, а на бортовые с ВРШ - среднеоборотные ДД. Максимальный ход обеспечивается при работе ГТД и обоих ДД. Экономический ход обеспечивается дизелями. Электроэнергетическая система включает в себя один ДГ мощностью 200 кВт и два - по 300 кВт. Фрегат отличается хорошими мореходными качествами. Использование оружия возможно при волнении моря до 5 баллов. Для снижения размахов качки на корабле размещены успокоители качки. СКР в настоящее время морально устарел, особенно в отношении противолодочного вооружения.
