Parana (6. Sample) D 29 Ф. ((Lockheed SB amp; Construction Со» 19.07.63 28.04.64 23.03.68 В ВМС США FF 1048

Pernambuco (6. Bradley) D 30 Ф. "Bethlehem Steeb", Сан-Франциско 17.01.63 26.03.64 15.05.65 В ВМС США FF 1041

Водоизмещение, т:

стандартное… 2 620

полное… 3 560

Главные размерения, м:

длина наибольшая… 126,3

ширина наибольшая… 13,5

осадка при полном водоизмещении…4,4

осадка наиболее выступающей частью…,…5,5

Главная энергетическая установка:

тип… КТУ

количество х тип ТЗА-

- суммарная мощность, л.с…1 х «Westinghouse» - 35 ООО

количество х тип главных котлов

(параметры пара)… 2 х «Foster-Wheeler» (83,4 кг/см2; 510°С)

количество гребных винтов… 2 ВФШ

Скорость хода наибольшая, уз…27,5

Дальность плавания ходом 20 уз, мили…4 ООО

Экипаж, чел. (в том числе офицеров)… 186 (18)

Вооружение:

Противолодочный ракетный комплекс:

тип комплекса…ASROC

количество ПУ х направляющих (тип ПУ)…1x8 (Мк 112)

боекомплект… 8 ПЛУР, 16 ПЛУР 1*

Артиллерийский комплекс:

количество АУ х стволов (тип АУ)…2x 1- 127/38 (Мк 30)

боекомплект…340 выстрелов

СУ…Мк 56 GFCS с РЛС Мк 35

Противолодочное:

количество ТА х труб (тип ТА)…4 х 1 - 324-мм (Мк 32 мод. 5)

боекомплект…14 торпед (Мк 46 мод.5)

СУ противолодочным оружием…Мк 114 мод.8 2\ Мк 114 мод 11 3*

Авиационное:

количество х тип вертолетов… 1 х «Super Lynx» SAH-11

оборудование ВПП…светотехническое

тип ангара… палубный

Радиоэлектронное:

комплексная система связи

и управления…SATCOM

РЛС обнаружения ВЦ…SPS-40D

РЛС обнаружения НЦ…SPS-10C

РЛС навигационная…LN66

средства РТР…WLR-1, WLR-6

пассивные средства РЭП

(количество ПУ х направляющих)…RBOC Мк 33 (2 х 6- 112-мм)

ГАС с подкильной антенной… SQS-26AXR 2*, SQS-26B 3*

система противоторпедной защиты…Т-Мк 6 «Fanfare»

1* На Parana и Para -с системой автоматической перезарядки ПУ .

2* На Paraiba и Pernambuco

3* На Parana и Para .

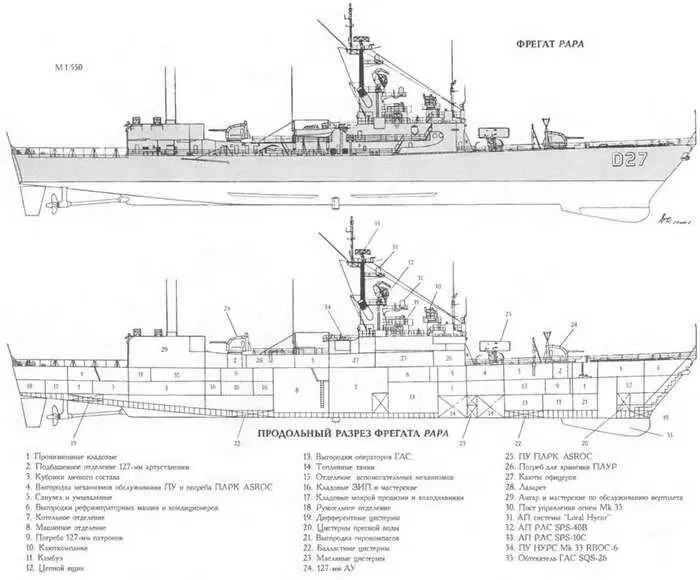

Первые три корабля были переданы Бразилии 15 апреля 1989 г. в аренду на пять лет с условием возврата по первому требованию США. Четвертый фрегат вошел в состав ВМС Бразилии 13 декабря 1989 г. Спустя пять лет (в середине 1994 г.) правительство США приняло решение о продаже этих кораблей Бразилии. Они относятся к многоцелевым фрегатам ВМС США (тип Garcia], строившимся в период с 1963 по 1968 гг. В американском флоте корабли данного типа предназначались для эскортирования конвоев в океане и борьбы с подводными лодками (в первую очередь с советскими АПЛ). Кроме того, они могли наносить удары по береговым объектам и оказывать огневую поддержку десантам. В ВМС Бразилии данные корабли решают те же задачи, что и в ВМС США, но классифицируются как эсминцы. Корпус корабля стальной, гладкопалубный, имеющий в оконечностях двойное дно. Набор смешанный, с усиленными продольными связями. Водонепроницаемые переборки (доходящие до верхней палубы) делят корпус на 13 отсеков. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. В качестве системы стабилизации используются скуловые кили и неубирающиеся управляемые бортовые рули. Первые корабли ВМС США, на которых были установлены котлы с турбо-наддувом. ТНА состоит из работающей на котельных газах ГТУ мощностью 3 ООО л.с. и 11-ступенчатого воздушного компрессора. На малом ходу компрессор работает от небольшой паровой турбины (61 кг/см2; 384°С). Котельная установка может работать на дизельном топливе и авиационном керосине. Она оборудована автоматической системой управления подачи топлива, воды и воздуха. Управление всей силовой установкой дистанционное. Оба котла располагаются в одном отсеке, разделенном по ДП корабля водонепроницаемой переборкой. Позади КО находится МО.

Надстройки выполнены из легких сплавов. Имеются системы подвода воздуха к лопастям ГВ и на корпус в районах шумящих отсеков (MASKER).

Главными задачами ВМС Венесуэлы являются защита шельфа и нефтепромыслов. Они решаются главным образом подводными лодками и фрегатами. Последние являются самыми крупными кораблями флота страны. По мнению его руководства, шесть фрегатов типа Lupo покрывают потребности ВМС. В ближайшее время постройка фрегатов не планируется.

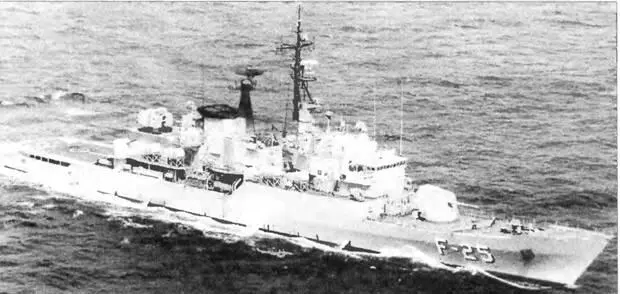

ФРЕГАТ GENERAL SALOM

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

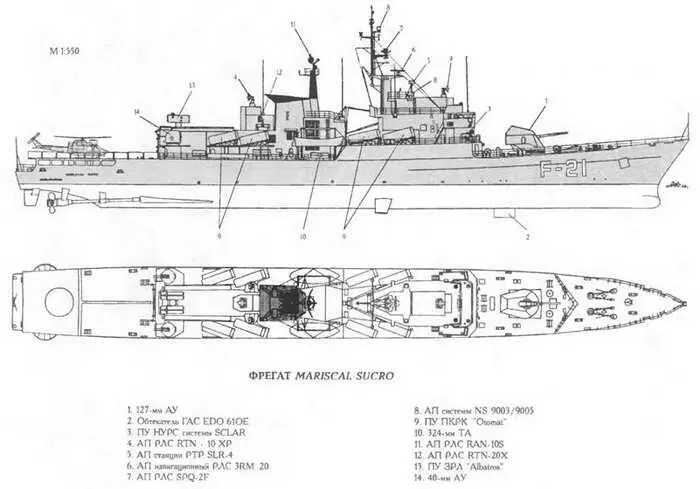

Mariscal Sucre F 21 Ф «Cantieri Navali Riuniti», Рива-Тригосо 19.11.76 28.09.78 10.05.80

Almirante Brion F 22 To же 01.06.77 22.02.79 07.03.81

General Urdaneta F 23 To же 23.01.78 23.03.79 08.08.81

General Soublette F 24 To же 26.08.78 04.01.80 05.12.81

General Salom F 25 To же 07.11.78 13.01.80 03.04.82

Almirante Garcia F 26 To же 21.08.79 04.10.80 30.07.82

Водоизмещение, т:

стандартное… 2 208

полное… 2 520

Главные размерения, м:

длина наибольшая…113,2

ширина наибольшая… 11.3

осадка при полном водоизмещении…3,7

Главная энергетическая установка:

тип…дизель-газотурбинная,

только с раздельной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с…2 х LM 2500 - 50 ООО

количество х тип ДД -

- суммарная мощность, л.с…2 х GMT BL 230.20 М-8 000

количество гребных винтов…2 ВРШ

Скорость хода, уз:

наибольшая… 35

под дизелями… 19

Дальность плавания ходом 15 уз, мили… 5 000

Экипаж, чел. (в том числе офицеров)… 185 (20)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса… «Otomat» Mk 2

количество ПУ х направляющих (тип ПУ)…8 х 1 (КТ)

боекомплект…8 ПКР

Зенитный ракетный комплекс:

тип комплекса…«Albatros» мод.З

количество ПУ х направляющих… 1 х 8

боекомплект…8 ЗУР «Aspide»

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)… 1 x 1 - 127/54 («ОТО Ме1ага»)

боекомплект…210 выстрелов

количество АУ х стволов (тип АУ)… 2 х 2 - 40/70 («Breda»)

СУ…2 х «Dardo» с РЛС RTN-20X

Противолодочное:

количество ТА х труб (тип ТА)… 2 х 3-324-мм (1LAS)

боекомплект… 6 торпед А 244 S

Авиационное:

количество х тип вертолетов…1 х АВ 212 ASW

оборудование ВПП…светотехническое

тип ангара…телескопический

Радиоэлектронное:

БИУС…SAD О С 1 (IPN-10)

РЛС обнаружения ВЦ…RAN-10S

РЛС обнаружения НЦ… SPO-2F

РЛС навигационная… 3RM20

СУ ЗРК и 127-мм АУ… NA-10 с двумя РЛС RTN-10XP

СУ оружием общекорабельная…WM 25 в обеспечение двух РЛС STIR

ПРИ системы TACAN…SRN 15А

средства РТР…,…SLR-4

активные средства РЭП… NS 9003/9005

пассивные средства РЭП

(количество ПУ х направляющих)… SCLAR (2 х 20- 105-мм)

ГАС с подкильной антенной…EDO 610Е
