Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)

Контракт на постройку шести фрегатов типа Lupo для ВМС Венесуэлы с итальянской фирмой «Cantieri» был заключен 24 октября 1975 г. По конструкции и составу вооружения они полностью повторяют прототип. Только 40-мм АУ подняты на специальных банкетах и есть различия в составе радиоэлектронного вооружения. Mariseal Sucre передан Венесуэле 10.05.80, Almirante Brion-07.05.81, General Urdaneta-08.08.81, General Soublette- 05.12.81, General Salom-03.04.82, Almirante Garcia - 30.07.82. Первые два корабля Mariscal Surce и Almirante Brion должны были пройти ремонт и модернизацию в период с сентября 1992 г. по сентябрь 1994 г. на верфи фирмы «Litton's Inglalls Shipyard". В ходе ее планировалось заменить ДД, БИУС и ГАС. Однако, из-за финансовых проблем реализацию контракта временно приостановили.

ВМС Германии в полной мере интегрированы в структуры NATO, участвуют во всех совместных учениях в составе Постоянного соединения ВМС NATO в Атлантике. Зоной ответственности считались Балтийское и Северное моря. Однако, после развала Советского Союза Германия пересматривает свое место в решении военно-политических задач за пределами территории страны и зоны ответственности NATO в сторону их расширения. При этом ВМС становятся активным проводником внешней политики, в связи с чем усиливается потребность в «представительских» кораблях. Исходя из этого продолжается наращивание военно-морских сил, где среди надводных кораблей предпочтение отдается фрегатам. Они уже сейчас являются наиболее современными кораблями флота. Строящиеся фрегаты пр. 124 можно отнести к самым совершенным в мире представителям данного класса. Политическое решение о наличии национальных интересов вне рамок NATO, заставляет командование ВМС готовиться к самостоятельным действиям в отрыве от своих баз и вне зоны континентальной ПВО. Отчасти этим и вызвано принятие на вооружение фрегатов ЗРК коллективной обороны.

Название Завод-строитель Закладка Спуск на воду Вступление в строй

Sachsen F 219 Ф «Blohm amp; Voss AG», Гамбург 01.02.99 01.11.99 2002

Hamburg F 220 Ф. «Howaldtswerke», Киль 07.01.00 2002 2004

Hessen F 221 Ф. «Thyssen Nordseewerke». Эмден 07.02.00 2002 2005

Thuringen F 222 Ф «Lurssen», Бремен 2000 2004 2006

Водоизмещение, т:

полное… 5 600

Главные размерения, м:

длина наибольшая (по КВЛ)… 143 (132,2)

ширина наибольшая… 17,4

осадка при полном водоизмещении…4,4

Главная энергетическая установка:

тип…дизель-газотурбинная,

с возможной совместной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с… 1 х LM 2500 - 31514

количество х тип ДД -

- суммарная мощность, л.с…2 х 20V 1163 ТВ93-20128

количество гребных винтов…2 ВРШ

Скорость хода наибольшая, уз…29

Дальность плавания ходом 18 уз, мили… 4 000

Экипаж, чел. (в том числе офицеров)… 255 (39)

Вооружение:

Комплекс противокорабельных ракет

тип комплекса…«Harpoon»

количество ПУ х направляющих (тип ПУ)…2x4 (ТПК)

боекомплект…8 ПКР RGM-84D

Зенитные ракетные комплексы.

тип комплекса…«Standard SM 2»

количество ПУ х направляющих (тип ПУ)…2 х 16 (ВПУ Мк 41)

боекомплект…ЗУР RIM-66K, ESSM

СУ… Мк 91 мод. 3

тип комплекса…RAM

количество ПУ у направляющих (тип ПУ)…2 х 21 (Мк 49)

боекомплект… 42 ЗУР RIM-116A-1

Артиллерийский комплекс:

количество АУ х стволов (тип АУ)…1 х 1 - 76/62 («ОТО Breda»)

количество АУ х стволов (тип АУ)…2 х 1 -20-мм («Rheinmetall»)

Противолодочное:

количество ТА х труб (тип ТА)… 2 х 2-324-мм (Мк 32 мод.9)

боекомплект…8 торпед MU 90

Авиационное:

количество х тип вертолетов… I х «Sea Lynx» (Mk 88)

оборудование ВПП…светотехническое с системой

принудительной посадки MBB-FHS

тип ангара… палубный

Радиоэлектронное:

БИУС…SEWACO-FD с системами Link 11/16, SCOT IA SATCOM

РЛС обнаружения ВЦ…SMART L

РЛС обнаружения ВЦ и НЦ. УО…APAR

РЛС обнаружения НЦ…«Triton»

РЛС навигационная…«Raypath»

ОЭСУ… IRST

комплекс РЭБ…DASA F1 1800S-II

пассивные средства РЭП

(количество ПУ х направляющих)…SRBOC Мк 36 (4 х 6 - 130-мм)

ГАС с подкильной антенной… DSQS 23BZ

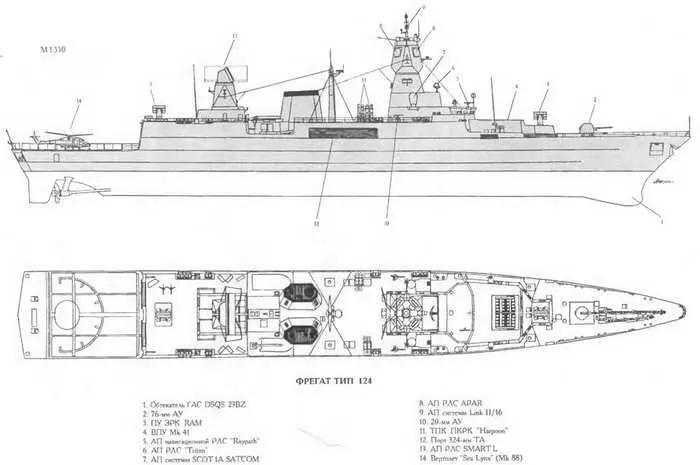

В качестве прототипа взят up. 123, но с применением технологии «Stealth» и изменением состава радиотехнического вооружения. Проект разработан на основе концепции МЕКО. Корпус стальной, разделен на 8 отсеков. Предусмотрена установка низкочастотной активно-пассивной ГАС с ГПБА TASS 6-3 (LF TASS). Мореходность по использованию оружия и вертолетов б баллов. Радиус циркуляции 570 м. Автономность 21 сут. Конструктивная защита аналогична принятой на кораблях пр. 123. Запас на модернизацию 270 т. ЭЭУ состоит из 4 ДГ по 1000 кВт каждый. Предусматривается использование кораблей в качестве флагманских. Предусмотрены помещения для женщин-военнослужащих. Разработка проекта началась 27 января 1994 года после заключения соглашения между Германией, Нидерландами и Испанией о координации работ по созданию фрегатов национальных проектов (TFC - Trilateral Frigate Cooperation). В рамках этого соглашения были созданы пр. 124 (Германия), LFC (Нидерланды) и F 100 (Испания). При этом, согласованные решения приняли по 42 наименованиям образцов (систем) вооружения и оборудования. Контракт на постройку первых трех фрегатов подписан 12 июля 1996 г. с предложением на постройку четвертого корабля.

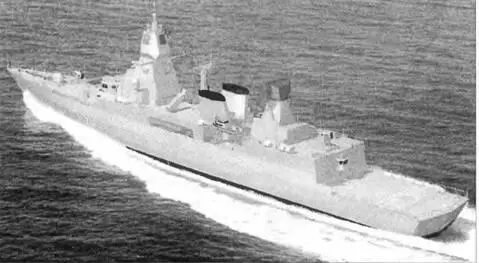

ФРЕГАТ SACHSEN

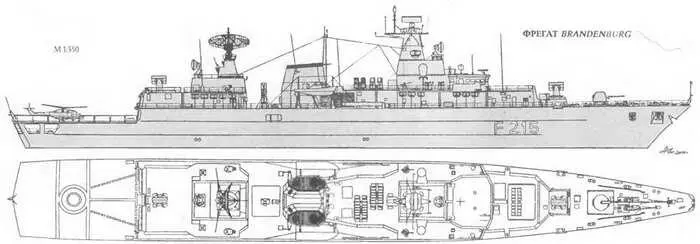

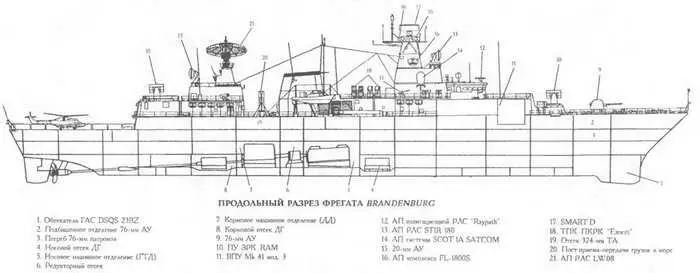

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

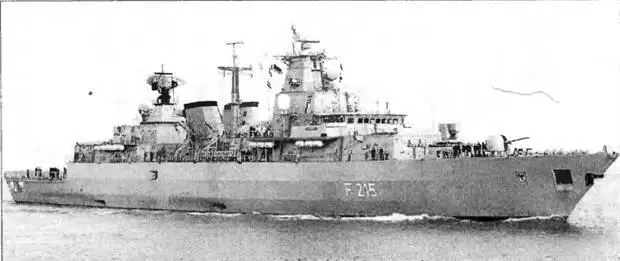

Brandenburg F 215 Ф. «Blohm amp; Voss», Гамбург 1 1.02.92 28.08.92 14.10.94

Schleswig-Holstein F 216 Ф «Howaldtswerke», Киль 01.07.93 08.06.94 02.11.95

Bayern F 217 Ф. «Thyssen Nordseewerke», Эмден 16.12.93 30.06,94 15.06.96

Mecklenburg-Vorpommern F 218 Ф. «Bremen Vulkan /Thyssen Nordseewerke», Бремен 23.11.93 08.07.95 06.12.96

Водоизмещение, т:

стандартное…4 150

полное… 4 720

Главные размерения, м:

длина наибольшая (по КВЛ)… 138,9 (126,9)

ширина наибольшая… 16,7

осадка при полном водоизмещении…4,4

Главная энергетическая установка:

тип…газотурбинная, с раздельной работой

форсажных и маршевых двигателей

количество х тип ГТД -

- суммарная мощность, л.с… 2 х LM 2500 SA-ML -51 000

количество х тип ДД, -

- суммарная мощность, л.с…2 х 20V 956 ТВ92 - 11 070

количество гребных винтов… 2 ВРШ

Скорость хода, уз:

наибольшая… 29

под дизелями… 18
