Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)

стандартное… 3 050

полное… 3 630

Главные размерения, м:

длина наибольшая (по КВЛ)… 130,5 (123,8)

ширина наибольшая… 14,6

осадка при полном водоизмещении……4,3

Главная энергетическая установка:

тип…газотурбинная, с раздельной работой

форсажных и маршевых двигателей

количество х тип форсажных ГТД -

- суммарная мощность, л.с… 2 х ТМЗВ, 50880

количество х тип маршевых ГТД -

- суммарная мощность, л.с… 2 х RM 1С, 9900

количество гребных винтов…2 ВРШ

Скорость хода наибольшая, уз…30

Дальность плавания ходом 16 уз, мили… 4 700

Экипаж, чел. (в том числе офицеров!… 176 (17)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…«Harpoon»

количество ПУ х направляющих (тип ПУ)…2x4 (ТПК)

боекомплект…8 ПКР RGM-84G

Зенитный ракетный комплекс:

тип комплекса… «NATO Sea Sparrow»

количество ПУ х направляющих (тип ПУ)…1 х 8 (Мк 29 мод. 1)

боекомплект… 24 ЗУР RIM-7M/P

СУ…Мк 91 мод.З

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)… 1 х 1 - 76/62 («ОТО Ме1ага»)

или 2 х 1 -76/62 («ОТО Ме1ага») |#

количество АУ х стволов (тип АУ)… 1 х 1-20-мм (Мк 15 «Vulcan Phalanx»)

или 2 х 1 -20-мм (Мк 15 «Vulcan Phalanx») 1*

Противолодочное:

количество ТА х труб (тип ТА)… 2 х 2 -324-мм (Мк 32 мод.5)

боекомплект…6 торпед Мк 46 мод.5

Авиационное:

количество х тип вертолетов…2 х АВ 212 ASW

оборудование ВПП…светотехническое

тип ангара… палубный

Радиоэлектронное:

БИУС…SEWACO-II с системами Link 11 и 14,

SАТСОМ

РЛС обнаружения ВЦ…LW 08

РЛС обнаружения НЦ… ZW 06

РЛС навигационная…RM 20

СУ ЗРК и 76-мм АУ…WM 25 с РЛС STIR и РЛС WM 25

средства РТР… «Sphinx»

активные средства РЭП… «Loral Hycor»

пассивные средства РЭП

(количество ПУ х направляющих)… SRBOC Мк 36 мод. I (2хб- 130-мм)

ГАС с подкильной антенной…SQS-505

1* На Elli и Limnos .

Контракт о приобретении (за 155 млн. долларов по курсу 1980 г.) в Нидерландах одного из фрегатов типа Kortenaer (пр.5) был заключен 15 сентября 1980 г. Кроме того, соглашение предусматривало постройку для Греции еще одного фрегата в Нидерландах и двух - в Греции. Впоследствии Греция отказалась строить их у себя ввиду сложной технологии и большой стоимости постройки В ноябре 1981 г. ей передали Pieter Florisz, а в октябре 1982 г. - Witte de With (оба в соответствии с ранее заключенным контрактом). 9 ноября 1992 г. греческое правительство решило приобрести Banckert, Callenburg и Van Kinsbergen, а в 1996 т. - Kortenaer, которые входили в состав ВМС Нидерландов. С приходом в Грецию на верфи ВМС в Скараманге все они прошли ремонт и модернизацию. В ходе ее установили ЗАК «Vulcan Phalanx» (либо на месте 76-мм АУ, либо две установки по бортам на носовом срезе вертолетного ангара) и увеличили размеры ангара на 2 м с целью размещения двух вертолетов АВ 212 ASW. В дальнейшем планируется заменить ГАС на SQS-510, а на последних четырех кораблях серии (имеющих по одной 76-мм и 20-мм АУ) установить ЗРК RAM. Корпус фрегата стальной, с продольным набором. Он имеет две палубы (верхнюю и главную) и разделен водонепроницаемыми переборками (доходящими до главной палубы) на 16 отсеков. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Характеристики остойчивости не накладывают каких-либо ограничений на возможность использования фрегата при неблагоприятных метеорологических условиях. Для компенсации израсходованного топлива имеются балластные цистерны. Стальные надстройки разбиты на три блока, что, наряду с другими конструктивными мероприятиями, исключает их из общего изгиба корпуса. Средний блок занят воздухозаборными шахтами и воздухоочистительными фильтрами и дымовой трубой. Фрегат разбит на шесть герметичных контуров (для защиты от ОМП), воздух в которые поступает через специальные фильтры. Форсажные ГТД расположены в носовом

МО, а в кормовом - маршевые ГТД с самосинхронизирующимися муфтами, главными редукторами и упорными подшипниками. ГЭУ спроектирована с учетом безвахтенного обслуживания. В нормальных условиях контроль за ее работой осуществляют четыре человека. Электросеть обеспечивают четыре ДГ по 750 кВт. Главные и вспомогательные механизмы установлены на амортизаторы с использованием звукопоглощающих устройств и покрытий. Будучи в составе ВМС Нидерландов в 1990 1991 гг. фрегаты принимали участие в войне в Персидском заливе.

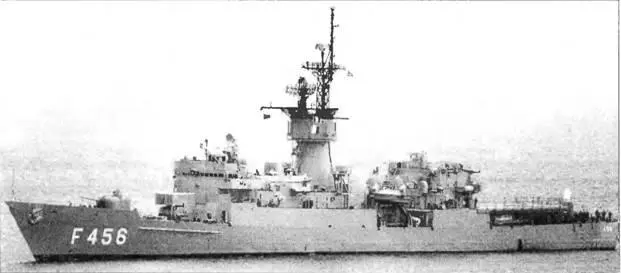

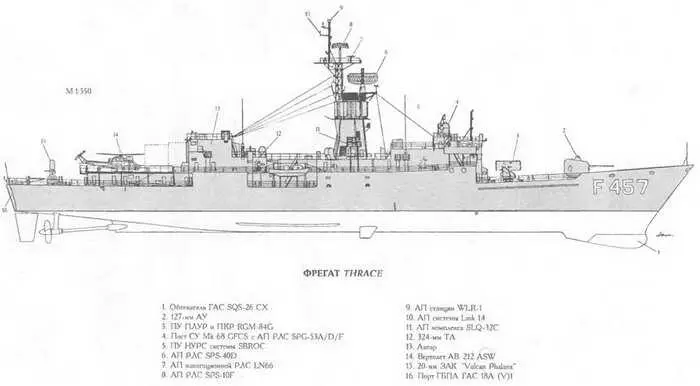

ФРЕГАТ EPIRUS

Название № Завод-строитель Закладка Спуск на воду Вступление в строй Примечания

Epirus б. Connole) F 456 Ф. «Avondale Shipyards)) 23.03.67 20.07.68 30.08.69 В ВМС США FF 1056

Thrace (б. Trippe) F 457 To же 29.07.68 01.ll.b919.09.70 В ВМС СШ\ FF 1075

Makedonia (б. Vreeland) F 458 To же 20.05.68 14.06.69 13.06.70 В ВМС США FF 1068

Водоизмещение, т:

стандартное…3 011

полное… 4 220

Главные размерения, м:

длина наибольшая…134

ширина наибольшая… 14,3

осадка при полном водоизмещении…4,6

осадка наиболее выступающей частью…7,8

Главная энергетическая установка:

тип… КТУ

количество х тип ТЗА -

- суммарная мощность, л.с…1 х «Westinghouse» - 35 000

количество х тип главных котлов

(параметры пара)…2 х «Badcock amp; Willcox» (84,4 кг/см'; 510°С)

количество гребных винтов…1 ВФШ

Скорость хода наибольшая, уз…27

Дальность плавания ходом 20 уз, мили… 4 000

Экипаж, чел. (в том числе офицеров)… 288 (17)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…«Harpoon я

ПУ…2 направляющие в ПУ Мк 112 ПАРК ASROC

СУ…SWG-1A

Противолодочный ракетный комплекс:

тип комплекса…ASROC

количество ПУ х направляющих (тип ПУ)…'… I х 8 (Мк 112)

боекомплект… 8 ПКР RGM-84G + 8 ПЛУР

Зенитный ракетный комплекс

тип комплекса…«Stinger» (переносной)

боекомплект…4 ПУ

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)…1 х 1- 127/54 (Мк 42 мод. 9)

СУ…Мк 68 GFCS с РЛС SPG-53A/D/F

количество АУ х стволов (тип АУ)…1 х 1 - 20-мм (Мк 15 «Vulcan Phalanx»)

Противолодочное:

количество ТА х труб (тип ТА)…4 х 1 - 324-мм (Мк 32 мод. 5)

боекомплект…8 торпед Мк 46 мод.5

СУ противолодочного оружия…Мк 114 мод. 16

Авиационное:

количество х тип вертолетов…1 х АВ 212 ASW

оборудование ВПП…светотехническое

тип ангара…телескопический

Радиоэлектронное:

БИУС…FRISTS с системой Link 14

РЛС обнаружения ВЦ…SPS-40D

РЛС обнаружения НЦ…SPS-10F

РЛС навигационная…LN66

ПРН системы TACAN…SRN-15

средства РТР… WLR-1, WLR-6

комплекс РЭБ…SLQ-32C

пассивные средства РЭП

(количество ПУ х направляющих)…SRBOC Мк 36 (2 х 6- 130-мм)

ГАС с подкильной антенной…SQS-26 СХ

ГАС с ГПБА…18А (V)l

система противоторпедной защиты…SLQ-25 «Nixie»

Проданы Греции в соответствии с договором, заключенным с правительством США 11 февраля 1992 г. Epirus пришел в Саламис 25 августа 1992 г., Thrace-15 сентября 1992 г. и Makedo-пш - 12 февраля 1993 г. Они относятся к многоцелевым фрегатам ВМС США типа Knox, строившихся в период с 1969 по 1975 гг. В американском флоте корабли данного типа предназначались для эскортирования конвоев в океане, в условиях угрозы со стороны средств воздушного нападения, а также для борьбы с подводными лодками (в первую очередь советскими АПЛ). Кроме того, они могли наносить удары по береговым объектам и оказывать огневую поддержку десантам. После того, как фрегаты вооружили ПКРК, у них появилась возможность наносить удары по надводным кораблям. Изначально фрегаты типа Knox в качестве средств ПВО имели ЗРК «Sea Sparrow», который в середине 80-х годов заменили на ЗАК
