Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)

Комплекс противокорабельных ракет:

тип комплекса…«Harpoon»

Зенитный ракетный комплекс:

тип комплекса…«Standard SM-1»

количество ПУ х направляющих

для ЗУР и ПКР (тип ПУ)… I х 1 (Мк 13 мод.4)

боекомплект…40 ПКР RGM-84C

и ЗУР RIM-66E

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)… 1 x 1 -76/62 (Мк 75)

резервная ИК СУ…AMS Мк 12

боекомплект…450 выстрелов

количество АУ х стволов (тип АУ)…1 х 1 - 20-мм

(Мк 15 «Vulcan Phalanx»)

боекомплект…3 000 выстрелов

Противолодочное:

количество ТА х труб (тип ТА)… 2 х 3 -324-мм (Мк 32 мод.5)

боекомплект (вместе с вертолетным)…24 торпеды Мк 46 мод.5

СУ… Мк 309 мод. 1

Авиационное:

количество х тип вертолетов… 2 х «Seasprite» SH - 2G

системы LAMPS I

оборудование ВПП…светотехническое, система

принудительной посадки RAST

тип ангара… палубный

Радиоэлектронное:

БИУС…NTDS с системой Link 11, SАТСОМ

РЛС обнаружения ВЦ…SPS-49 (V) 4

РЛС обнаружения НЦ и навигации… SPS-55

РЛС навигационная…«Furuno»

система целеуказания… WDS Мк 13/2

СУ ПКР, ЗРК и 76-мм АУ…Мк 92 мод. 2

с РЛС WM 28 (для ПКР и АУ) и РЛС SPG-60 (для ЗРК)

ПРИ системы ТАСAN…URN-25

комплекс РЭБ…SLQ-32 (V) 2

пассивные средства РЭП

(количество ПУ х направляющих)…SRBOC Мк 36 (2 х 6- 130-мм)

ГАС с подкильной антенной…SQS-56

система противоторпедной защиты…Т-Мк 6 «Fanfare», SLQ-25 «Nixie»

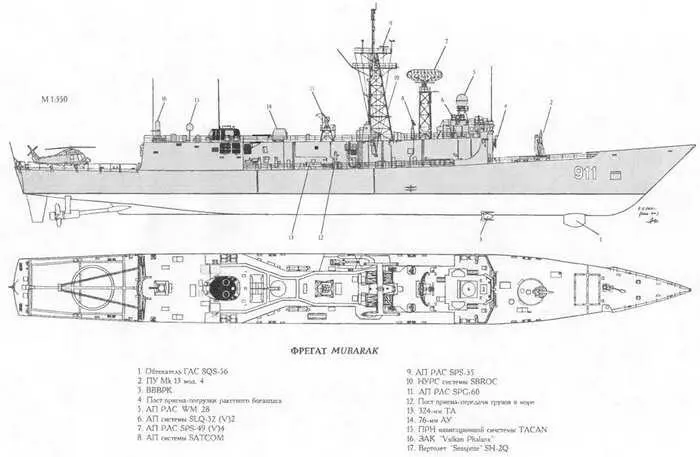

Mubarak был передан 18 сентября 1996 г., Taba- 28 сентября 1996 г., Sharm el Sheikh - 31 марта 1998 г., а Toushka-30 сентября 1998 г. Первые два корабля пришли в Египет в середине 1997 г., третий -в конце 1998 г., а четвертый-в 1999 г. Перед переходом фрегаты прошли капитальный ремонт с модернизацией радиоэлектронного вооружения.

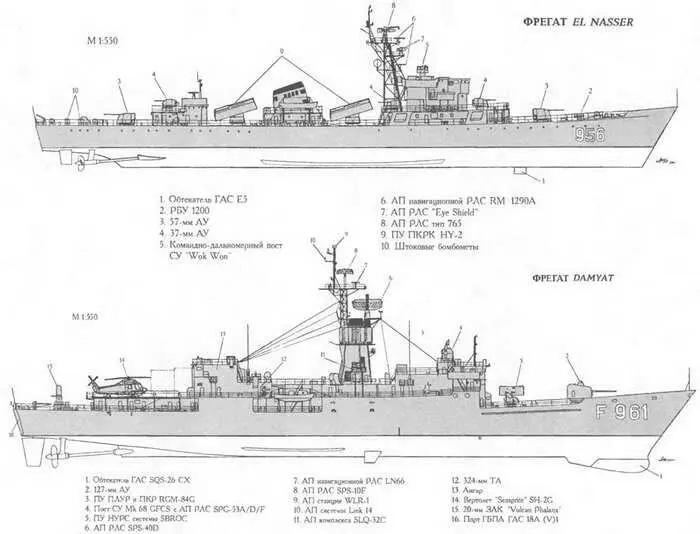

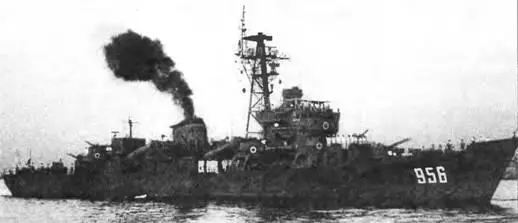

ФРЕГАТ EL NASSER

Название № Завод- строитель Передача из состава ВМС КНР Вступление в состав ВМС Египта

Najim Al Zaffer 951 «Hutong»(Шанхай Сентябрь 1984 г. 27.10.84

El Nasser 956 То же Март 1985 г 16.04.85

Водоизмещение, т:

стандартное… 1425

полное…,… 1702

Главные размерения, м:

длина наибольшая… 103,2

ширина наибольшая… 10,8

осадка при полном водоизмещении…3,1

Главная энергетическая установка:

тип…дизельная

количество х тип ДД -

- суммарная мощность, л.с…2 х 12Е 390- 14 400

количество гребных винтов…•…2 ВРШ

Скорость хода наибольшая, уз…26

Дальность плавания ходом 15 уз, мили 4 000

Экипаж, чел. 195 Вооружение

Комплекс противокорабельных ракет:

тип комплекса…HY - 2

количество ПУ х направляющих (тип ПУ)…2x2 (ангар)

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)… 2 x 2 57/70

количество АУ х стволов (тип АУ)… 6x2 37/63 (В- 11М)

CY…«Wok Won» (тип 752А)

Противолодочное:

количество РБУ ‹стволов (тип РБУ)… 2 х 5-252-мм (РБУ 1200)

штоковые бомбометы…4

Минное:

количество мин… 60 (БМБ -2)

Радиоэлектронное:

РЛС обнаружения ВЦ…тип 765

РЛС обнаружения НЦ… «Еуе Shield»

РЛС обнаружения НЦ и УО… «Square Tie»

РЛС УО…«Fog Lamp»

РЛС навигационная…RM 1290А

Средства РЭБ «SpA Beta» или «Triton» I АС с подкильной антенной.… Е 5

Представляют собой экспортную модификацию 2-й подсерии китайских фрегатов типа Jianghu I (тип 053). 27 кораблей этого типа находятся в составе ВМС КНР (см. соответствующий раздел справочника) и один -в составе ВМС Бангладеш. Фрегаты, переданные Египту, являются соответственно 17-м и 18-м кораблями серии Согласно планам модернизации, утвержденным еще в 1994 г., на кораблях должны были быть установлены БИУС, оптоэлектронная система управления огнем «Naja» и ВПП. За счет демонтажа кормовых надстроек и 57-мм артиллерийской установки предполагалось обеспечить базирование вертолета типа SH-2G «Seasprite». Однако эти работы даже не начинались.

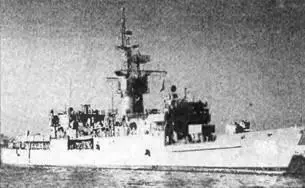

ФРЕГАТ RASHEED

Название № Завод-строитель Закладка Спуск на воду Вступление в строй Примечания

Damyat (б. Jesse L. Brown) 961 Avondale Shipyard 08.04.71 18.03.72 17.02.73 В ВМС США FF 1089

Rasheed (б. Moinestere) 966 To же 25.08.72 12.05.73 02.11.74 В ВМС США FF1097

Водоизмещение, т:

стандартное…3 011

полное… 4 220

Главные размерения, м:

длина наибольшая… 134

ширина наибольшая… 14,3

осадка при полном водоизмещении… 4,6

осадка наиболее выступающей частью… 7,8

Главная энергетическая установка:

тип…КТУ

количество х тип ТЗА -

- суммарная мощность, л.с… 1 х «Westmghouse» -35 000

количество х тип главных котлов

(параметры пара).. 2 х «Babcock amp; Willcox»

(84,4 кг/см'; 510°С)

количество гребных винтов. 1 ВФШ

Скорость хода наибольшая, уз… 27

Дальность плавания ходом 20 уз, мили… 4000

Экипаж, чел. (в том числе офицеров)… 288 (17)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса… «Harpoon»

ПУ…,…2 направляющие

в ПУ Mk 112 ПАРК ASROC

СУ…SWG-1A

Противолодочный ракетный комплекс:

тип комплекса…ASROC

количество ПУ * направляющих (ПУ)… 1 х 8 (Мк 112)

боекомплект…8 ПКР RGM-84G + 8 ПЛУР

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)… 1 x 1 - 127/54 (Мк 42 мод. 9)

СУ…Мк 68 GFCS с РЛС SPG-53A/D/F

количество АУ х стволов (тип АУ)…1 х I-20-мм (Мк 15 «Vulcan Phalanx»)

Противолодочное:

количество ТА х труб (тип ТА)…4 х 1- 324-мм (Мк 32 мод. 5)

боекомплект…8 торпед Мк 46 мод.5

СУ противолодочного оружия…Мк 114 мод. 1 б

Авиационное.

количество х тип вертолетов…1 х SH-2G «Seasprite»

оборудование ВПП…светотехническое

тип ангара…телескопический

Радиоэлектронное:

БИУС…FRISTS с системой Link 11

РЛС обнаружения ВЦ…SPS-40D

РЛС обнаружения НЦ… SPS-67

РЛС навигационная…LN66

средства РТР… WLR-1, WLR-6

комплекс РЭБ… SLQ-32 (V)2

пассивные средства РЭП

(количество ПУ х направляющих)…SRBOC Мк 36 (2 х 6 - 130-мм)

ГАС с подкильной антенной…SOS-26 СХ

система противоторпедной защиты…Т-Mk 6 «Fanfare», SLQ-25 «Nixie»

Данные корабли были проданы в соответствии с договором, заключенным в июле 1993 г. между правительствами США и Египта. Оба фрегата прибыли в Александрию 27 июля 1994 г. Они относятся к многоцелевым фрегатам ВМС США типа Knox, строившихся в период с 1969 по 1975 гг. В американском флоте эти корабли предназначались для эскортирования конвоев в океане, в условиях угрозы со стороны средств воздушного нападения, а также борьбы с подводными лодками (в первую очередь советскими АПЛ). Кроме того, они могли наносить удары по береговым объектам, оказывать огневую поддержку десантам и наносить удары по надводным кораблям противника. Предполагается демонтаж ASROC и установка отдельной ПУ для ПКР «Harpoon», а также замена РТВ.
