Корпус с удлиненным полубаком, со смешанным набором и усиленными продольными связями. Он разделен водонепроницаемыми переборками на 13 отсеков. На 80% длины корпуса имеется двойное дно. Большая часть междудонного пространства используется в качестве топливных цистерн. Корабль должен оставаться на плаву при затоплении трех любых смежных водонепроницаемых отсеков. Фрегат оборудован для действий в условиях применения средств массового поражения Благодаря хорошей мореходности оружие может быть использовано при волнении моря до пяти баллов. Автономность 30 суток. ЭЭУ состоит из четырех ДГ типа WCM 800/5 по 800 кВт каждый.

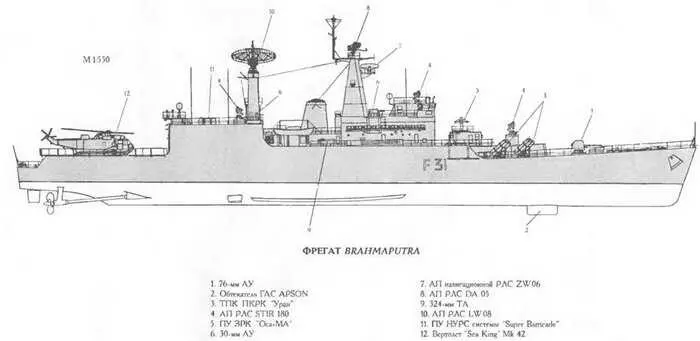

ФРЕГАТ BRAHMAPUTRA

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Brahmaputra F 31 Ф. «Garden Reach SY», Калькутта 01.01.89 29.01.94 01.01.99

Betwa F 32 To же 01.01.94 26.02.98 2001

Beas F 33 To же 01.01.96 2002 2004

Водоизмещение, т:

стандартное… 3 860

полное… 4 980

Главные размерения, м:

длина наибольшая… 127,3

ширина наибольшая… 14,5

осадка при полном водоизмещении…4,5

осадка наиболее выступающей частью…9

Главная энергетическая установка:

тип…,… КТУ

количество х тип ТЗА -

- суммарная мощность, л.с…2 х Bhopal Eng.- 31 000

количество х тип главных котлов

(параметры пара)…2 х «Babcock amp; Willcox» (38,7 кг/см2; 450°С)

количество гребных винтов…2 ВФШ

Скорость хода наибольшая, уз…27

Дальность плавания ходом 12 уз, мили… 4 500

Экипаж, чел. (в том числе офицеров)…313 (40)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…«Уран»

количество ПУ х направляющих… 4x4

боекомплект… 16 ПКР Х-35

Зенитный ракетный комплекс:

тип комплекса… «Оса-МА»

количество ПУ х направляющих (тип ПУ)… 1 х 2 (ЗИФ-122)

боекомплект…20 ЗУР 9МЗЗ

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)…1x1 - 7Ь/62 («ОТО Ме1ага»)

количество АУ х стволов (тип АУ)…4x1 - 30-мм (АК-630)

СУ…«Вымпел»

Противолодочное.

количество ТА х труб (тип ТА)…2 х 3 -324-мм (ILAS 3)

боекомплект…б торпед A244S

Авиационное:

количество х тип вертолетов… 1 х «Sea King» Mk 42

оборудование ВПП…светотехническое с системой

принудительной посадки BEARTRAP

тип ангара…палубный

Радиоэлектронное:

БИУС…IRN-10

РЛС обнаружения ВЦ…,…LW 08

РЛС обнаружения ВЦ…DA 05

РЛС управления огнем…3 х STIR 180

РЛС навигационная…ZW Об

РЛС навигационная…тип 978

средства РТР…INS-3

активные средства РЭП…г.тип 667

пассивные средства РЭП

(количество ПУ х направляющих)…«Super Barricade)) (2 х 12 - 102-мм)

ГАС с подкильной антенной…APSOH

ГАС с ГПБА…DSBV-62

ГАС классификации цели с подкильной антенной…тип 162М

Корабли типа Brahmaputra являются развитием фрегатов типа Godavari, В отличие от базового проекта у них увеличены размеры корпуса, иной состав ракетного, артиллерийского и радиоэлектронного вооружения. ЭЭУ состоит из двух ТГ по 750 кВт и трех ДГ по 500 кВт.

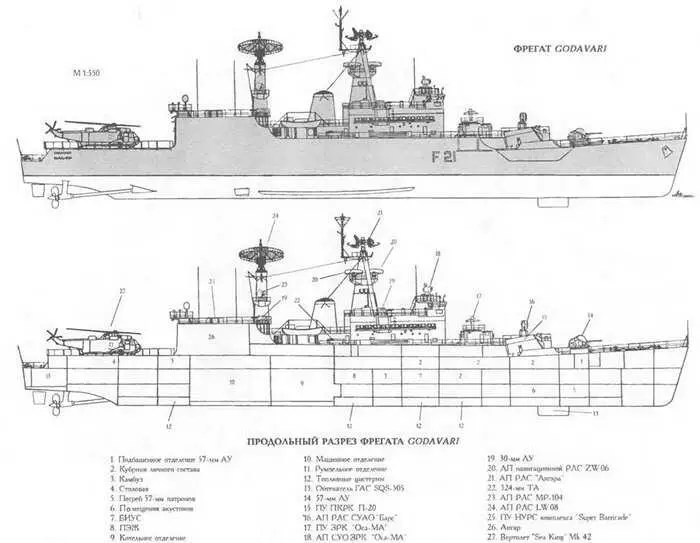

ФРЕГАТ GODAVARI

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Godavari F 20 Ф. «Mazagon Docks Ltd», Бомбей 02.07.78 15.05.80 10.12.83

Gomati F 21 To же 01.01.81 19.03.84 16.04.88

Ganga F 22 To же 01.01.80 21.10.81 30.12.85

Водоизмещение, т:

стандартное… 3 650

полное… 4 620

Главные размерения, м:

длина наибольшая… 126,5

ширина наибольшая… 14,5

осадка при полном водоизмещении…4,5

осадка наиболее выступающей частью…9

Главная энергетическая установка:

тип… КТУ

количество х тип ТЗА -

- суммарная мощность, л.с… 2 х Bhopal Eng.- 31 000

количество х тип главных котлов

(параметры пара)…2 х «Babcock amp; Willcox» (38,7 кг/см'; 450°С)

количество гребных винтов…2 ВФШ

Скорость хода наибольшая, уз…27

Дальность плавания ходом 12 уз, мили… 4 500

Экипаж, чел. (в том числе офицеров)…313 (40)

Вооружение:

Комплекс противокорабельных ракет.

тип комплекса…П-20М

количество ПУ х направляющих (тип ПУ)…2x2 (ангар)

боекомплект… 4 ПКР П-15М

Зенитный ракетный комплекс.

тип комплекса… «Оса-МА»

количество ПУ х направляющих (тип ПУ)… 1 х 2 (ЗИФ-122)

боекомплект…,…20 ЗУР 9МЗЗ

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)…1 х 2 - 57/70 (АК-725)

СУ… «Барс»

количество АУ х стволов (тип АУ)… 4 х 2 -30-мм (АК-230)

СУ… «Рысь» с РЛС МР-104

Противолодочное:

количество ТА х труб (тип ТА)…2 х 3-324-мм (ILAS 3)

боекомплект…б торпед A244S

Авиационное:

количество х тип вертолетов…2 х «Sea King» Mk 42 или I х «Chetak»

оборудование ВПП светотехническое с системой

принудительной посадки BEARTRAP

тип ангара… палубный

Радиоэлектронное:

БИУС…IRN-10

РЛС обнаружения ВЦ…LW 08

РЛС обнаружения ВЦ…LW 05 1*

РЛС обнаружения ВЦ… «Ангара»

РЛС навигационная…2 х ZW Об

РЛС навигационная…2 х «Дон» 1*

РЛС навигационная…тип 978 2*

средства РТР…INS-3

активные средства РЭП… тип 667

пассивные средства РЭП

(количество ПУ х направляющих). «Super Barricade» (2 х 12 -102-мм)

ГАС с подкильной антенной… TSM 2630 3*SQS-505 4*

ГАС с ГПБА… DSBV-62 1*

ГАС классификации цели с подкильной антенной… тип162М

1* На Ganga .

2* На Codavari и Comati.

3* На Ganga и Gomati .

4* На Godavari .

Эти корабли являются дальнейшим развитием английских фрегатов типа Leander, послуживших основой для первых фрегатов индийской постройки типа Nilgiri, и уже на 72% построены из индийских комплектующих. В то же время отмечалось плохое качество корпусных работ, особенно на головном корабле. Фрегат Gomati (F 21) стал первым кораблем ВМС Индии, на котором был установлен цифровой БИУС. Корабли этого типа также стали первыми кораблями ВМС Индии, на которых наряду с вооружением и оборудованием индийского и западного производства было установлено и советское (российское) вооружение. Это вызвало большие проблемы по совместимости различных, в первую очередь радиоэлектронных, систем.

Корабли типа Godavari классифицируются как многоцелевые фрегаты. В отличие от прототипа, они имеют увеличенные размеры корпуса, что позволило разместить на них ПКРК, более совершенный, чем «Sea Cat», ЗРК, ЗАК, и обеспечить базирование двух вертолетов. Godavari имеет полностью сварной корпус со смешанным набором и усиленными продольными связями. Он разделен водонепроницаемыми переборками на 12 отсеков. На 70% длины корпуса имеется двойное дно. Большая часть междудонного пространства используется в качестве топливных цистерн. Корабль должен оставаться на плаву при затоплении двух смежных водонепроницаемых отсеков. Надстройки выполнены из алюминиево-магниевых сплавов. Система стабилизации включает бортовые рули и скуловые кили. Фрегат оборудован для действий в условиях применения средств массового поражения. Благодаря хорошей мореходности оружие может быть использовано при волнении моря до пяти баллов. ЭЭУ состоит из двух ТГ по 750 кВт и трех ДГ по 500 кВт. Запас топлива 438 т.
