Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)

Karel Satsuitubun (6. Isaac Sweers) 356 Ф. «Nederlandse Dok en Scheepsbouw Mij». Амстердам 05.05.65 10.03.67 15.05.68

Водоизмещение, т:

стандартное… 2225

полное… 2835

Главные размерения, м:

длина наибольшая (по КВЛ)… 113,4 (109,/)

ширина наибольшая… 12,5

средняя осадка при полном водоизмещении…4,2

осадка наиболее выступающей частью…5,8

Главная энергетическая установка:

тип…ПТУ

количество х тип ТЗА -

- суммарная мощность, л. с… 2 х «Werkspoor/English Electric» -30 ООО

количество х тип главных котлов

(параметры пара)…2 х «ВBadcock amp; Willcox» (38,7 кг/см2; 450°С)

количество гребных винтов…2 ВФШ

Скорость хода наибольшая, уз…28,5

Дальность плавания ходом 12 уз, мили… 4 500

Экипаж, чел… 180

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…«Harpoon»

количество ПУ х направляющих… 2 х 4

боекомплект… 8 ПКР RGM-84A или RGM-84G

СУ…SWG-1A

Зенитный ракетный комплекс:

тип комплекса…«Sea Cat»

количество ПУ х направляющих (тип ПУ)…,… 2x4 (Мк 13 мод. 4)

боекомплект…16 ЗУР

СУ… 2 х GWS 22 с РЛС М44

Артиллерийский комплекс:

количество АУ х стволов (тип АУ)… 1 х 1 -76/62 («ОТО Ме1ага»)

резервная ОЭСУ…LIOD Мк 2 1*

количество АУ х стволов…2x1 - 12,7-мм

Противолодочное.

количество ТА х труб (тип ТА)…2 х 3 - 324-мм (Мк 32 мод. 4)

боекомплект…,… 6 торпед Мк 46 мод. 5

Авиационное:

количество х тип вертолетов…1 х «Wasp» или «Linx»

оборудование ВПП…,…светотехническое

тип ангара…палубный

Радиоэлектронное:

БИУС… SEWACO V

РЛС обнаружения ВЦ…LW 03

РЛС обнаружения ВЦ и НЦ…DA 05

РЛС управления огнем 76-мм АУ…М 45

РЛС навигационная…тип 1229

средства РТР… UA 8/9, UA 13 2*

активные средства РЭП… тип 667

пассивные средства РЭП

(количество ПУ х направляющих)…«Corvus» (2x8 - 128-мм)

ГАС с подкильной антенной и ГПБА… С WE 610

l* На Yos Sudarso, Oswald Siahaan и Karel Satsiutubun .

2* Ha Abdul Halim и Kurel Satsuitubun .

Данные корабли строились в Нидерландах по английской лицензии и практически полностью повторяли проект Leander первых серий. До середины 80-х годов они входили в состав ВМС Нидерландов. В 1976 г. все фрегаты прошли модернизацию на верфи фирмы «Rykswerf Den Helder». В ходе ее заменили 115-мм АУ на 76-мм «ОТО Melara», РБУ «Limbo» -на 324-мм ТА, усовершенствовали радиотехническое вооружение, смонтировали БИУС, новейшие средства связи, увеличили степень автоматизации управления главными и вспомогательными механизмами, что позволило сократить численность экипажа с 254 до 180 человек и улучшить обитаемость. Кроме того, разместили ПКРК «Harpoon» и увеличили размеры ангара, обеспечив тем самым базирование вертолета «Lynx».

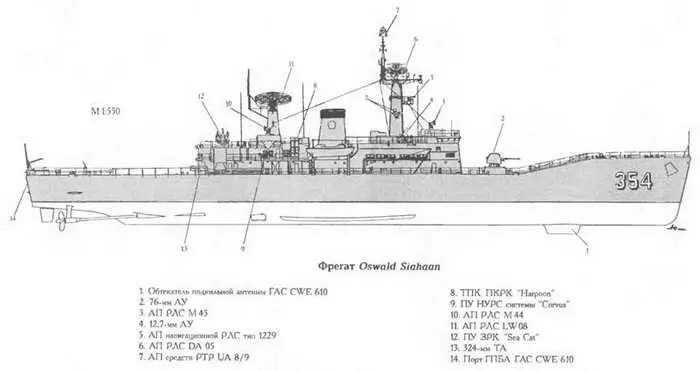

Договор о продаже первых четырех фрегатов Индонезии был заключен 11 февраля 1986 г. № 351 (бывший Tjerk Hiddes) передали 31 октября 1986 г., № 352 (бывший Van Speijk)-l ноября 1986 г… № 353 (бывший Van Galen)-2 ноября 1987 г. и № 354 (бывший Van Nes) - 13 октября 1988 г. Договор о продаже двух других фрегатов был заключен 13 мая 1889 г. № 355 (бывший Evertsen) передали Индонезии 1 ноября 1989 г. и № 356 (бывший Isaac Sweers) - 1 ноября 1990 г. Перед отправкой в Индонезию все корабли прошли капитальный ремонт. В 1993 г. на Yos Sudarso, Oswald Siahaan и Karel Satsuitubim смонтировали систему LIOD Mk 2. В 1996 - 1997 гг. предполагалось заменить ЗРК «Sea Cat» на ЗРК «Mistral». Фрегаты типа Ahmad Yam в настоящее время являются самыми крупными и совершенными (несмотря на физическое устаревание) кораблями индонезийского флота.

ФРЕГАТ NALA

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

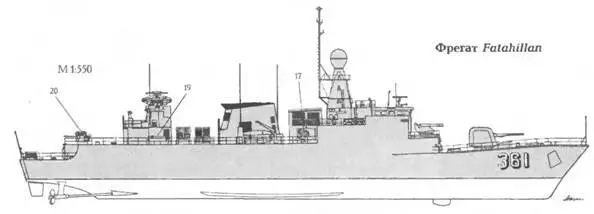

Fatahillah 361 Ф. «Wilton Fijenoot», Шельде (Нидерланды) 31.01.77 22.12.77 16.07.79

Malahayati 362 То же 28.07.77 19.06.78 21.03.80

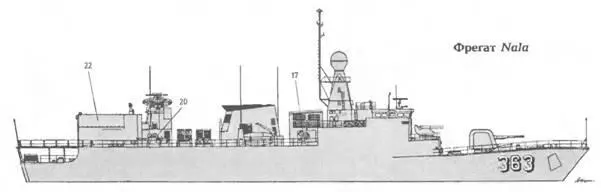

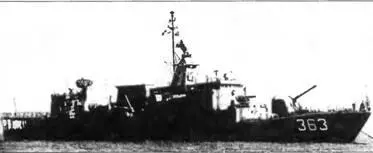

Nala 363 То же 27.01.78 11.01.79 04.08.80

Водоизмещение, т:

стандартное… 1200

полное… 1450

Главные размерения, м:

длина наибольшая…84

ширина наибольшая… 11,1

средняя осадка при полном водоизмещении… 3,3

Главная энергетическая установка:

тип… дизель-газотурбинная, только

с раздельной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с…1 х ТМЗВ - 25 440

количество х тип ДД,-

- суммарная мощность, л.с…2 х 20V 956 ТВ92 - 11 070

количество гребных винтов…2 ВРШ

Скорость хода наибольшая, уз… 30

Дальность плавания ходом 16 уз, мили… 4 250

Экипаж, чел. (в том числе офицеров)… 89 (11)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…«Exocet»

количество ПУ х направляющих (тип ПУ)… 2x2 (ТПК)

боекомплект… 4 ПКР ММ 38

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)…1 x 1 - 120/46 («Bofors»)

количество АУ х стволов (тип АУ)…2 x 1 -40/70 («Bofors») 1*,

1 х 1-40/70 («Bofors») 2*

резервная ОЭСУ…LIROD

количество АУ х стволов (тип АУ)… 2 х 1 - 20-мм («Rheinmetall»)

Противолодочное:

количество ТА х труб (тип ТА)…2 х 3-324-мм (Мк 32 мод.4 или ILAS 3), 3*

боекомплект…12 торпед Мк 46 мод. 5 или A244S

количество РБУ х стволов (тип РБУ)… I х 2 -375-мм «Bofors»

боекомплект… 24 РГБ «Erica» или 20 РГБ «Nelli»

Авиационное:

количество х тип вертолетов… 1 х «Wasp» 4*

оборудование ВПП…светотехническое

тип ангара… телескопический

Радиоэлектронное:

БИУС…SEWACO-RI

РЛС обнаружения ВЦ и НЦ…DA 05

РЛС навигационная…тип 1229

СУ ПКР и 120-мм АУ… WM28/61

средства РТР… UAA-1

пассивные средства РЭП

(количество ПУ х направляющих)…«Corvus» (2 х 8- 128-мм)

ГАС с подкильной антенной… PHS 32

система противоторпедной защиты…Т-Мк. 6

1* Ha Fatahillah .

2* На Malahayati и Nala

3* Кроме Nala, на котором торпедное вооружение отсутствует .

4* На Nala .

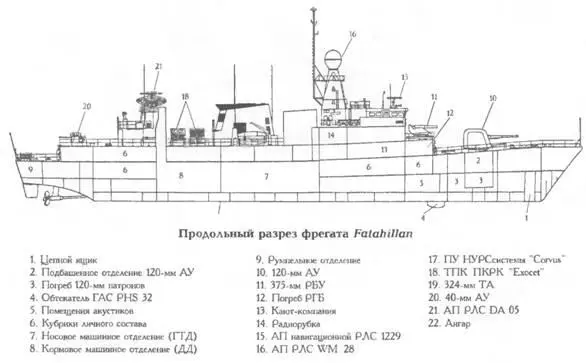

Контракт на постройку трех многоцелевых фрегатов для ВМС Индонезии с голландским консорциумом NEVESBU был заключен в августе 1975 г. Fatahillah имеет оборудование, позволяющее его использовать в качестве флагманского корабля полицейских сил. В индонезийских ВМС эти корабли классифицируются как корветы. Корпус корабля стальной, с двойным дном на большей части своей длины, которое используется в качестве топливных и масляных цистерн. ГТД, расположенная в носовом МО, связана с линиями валов при помощи зубчатой передачи, состоящей из трех редукторов, жестко закрепленных на фундаменте и соединенных между собой гибкими валами и муфтами. Передача ГТД -двухступенчатая, у ДД -одноступенчатая. Дизели подключаются к редуктору при помощи гидравлических муфт.
