Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)

полное… 2 700

Главные размерения, м:

длина наибольшая (по КВЛ)… 106,7 (109,7)

ширина наибольшая… 13

осадка при полном водоизмещении…3,8

осадка наиболее выступающей частью… 5,5

Главная энергетическая установка:

тип… комбинированная парогазотурбинная

с совместной работой ПТА и ГТД

количество х тип ГТЗА -

- суммарная мощность, л.с… 1 х «Parsons-Metrovick» - 12 500

количество х тип главных котлов

(параметры пара)… 1 х «Babcock amp; Willcox» (38,7 кг/см5; 450oС)

количество х тип ГТД -

- суммарная мощность, л.с… 2 х G-6 - 7 500

количество гребных винтов…1 ВРШ

Скорость хода, уз:

наибольшая… 25

наибольшая под ГТД…17

Дальность плавания ходом 12 уз, мили… 5 400

Экипаж, чел. (в том числе офицеров)… 267 (24)

Вооружение:

Зенитный ракетный комплекс:

тип комплекса…«Mistral»

количество ПУ х направляющих (тип ПУ)…1x2 («Simbad»)

СУ…GWS 21

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)…2x1 - 114/45 («Vickers)›)

СУ…MRS 3 с РЛС тип 903

количество АУ х стволов (тип АУ)…I х 2 -20-мм («Oerlikon»)

количество АУ х стволов (тип АУ)… 2 х 1 - 12,7-мм

Противолодочное-

количество РБУ х стволов (тип РБУ)…1 а 3 -305-мм («Limbo» Mk 10)

боекомплект… 24 РГБ

Авиационное:

количество х тип вертолетов… 1 х «Wasp»

оборудование ВПП…на надстройке, складная

Радиоэлектронное:

РЛС обнаружения ВЦ…тип 965

РЛС обнаружения НЦ…тип 993

РЛС навигационная… тип 978

средства РТР…UA-9

пассивные средства РЭП

(количество ПУ х направляющих)…«Corvus» (2x8 - 128-мм)

ГАС с подкильной антенной…тип 177 и 170В

ГАС классификации цели…тип 162

Корабли типа Tribal были построены в Великобритании в середине 60-х годов. Это была одна из попыток получить многоцелевой фрегат с некоторым преобладанием функций ПВО. Считалось, что ГТД, при необходимости, обеспечат кораблю высокую скорость хода, а ПТУ - максимально возможную дальность плавания. Martha Kristina Tiyahahu передали ВМС Индонезии 2 мая 1985 г., Wilhelmus Zakarias Yohannes - 16 октября 1985 г., Hasanuddin~3 апреля 1986 года. Перед переходом в Юго-Восточную Азию все корабли были капитально отремонтированы на верфи фирмы «Vosper Thorny-croft».

В 1997 г. устаревший ЗРК «Sea Cat» на них заменили на ЗРК «Mistral» и установили два 12,7-мм пулемета. Корпус фрегата стальной, гладко палубный (что не типично для эскортных кораблей ВМС Великобритании того периода), имеющий на всем протяжении двойное дно. Надстройки выполнены из магниево-алюминиевых сплавов. ГЭУ расположена в трех отсеках (КО, МО и отсек редукторов). Обеспечена как совместная работа ПТУ и ГТД на винт, так и раздельная. Маневрирование с возможностью реверса возможно при работе любой из турбин. В качестве стабилизаторов качки используются бортовые управляемые рули. Корабли рассчитаны на плавание в тропиках, имеют закрытый мостик и систему кондиционирования во всех помещениях. Приняты специальные меры по защите корпуса и механизмов от коррозии. Вертолет опускается в ангар с помощью лифта и закрывается сверху съемными панелями.

Фрегаты являются самыми крупными кораблями иранского флота. Они не предназначаются для эскортных целей и рассматриваются, прежде всего, как корабли охраны экономической зоны. По мнению руководства страны, их число явно недостаточно. Однако промышленность Ирана не может построить современные корабли данного класса, а международная политическая ситуация не позволяет заказывать их за рубежом.

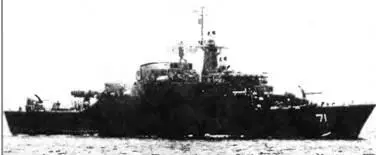

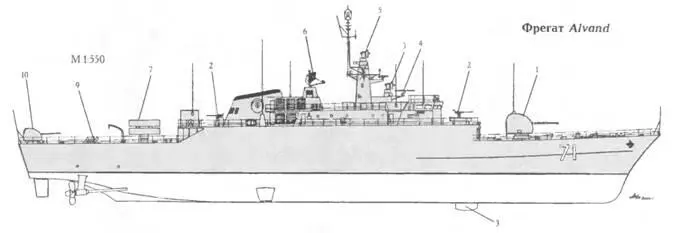

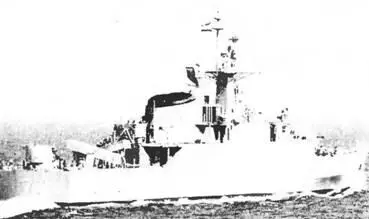

ФРЕГАТ ALVAND

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Alvand (б. Saam) 71 Ф. «Vosper Thornycroft», Вулстон (Великобритания) 22.05.67 25.07.68 20.05.71

Alborz (б. Zoal) 72 Ф. «Vickers», Барроу (Великобритания) 03.03.68 04.03.69 01.03.77

Sabalan (б. Rostam) 73 Ф. «Vickers», Ньюкасл с достройкой в Барроу (Великобритания) 10.12.67 04.03.69 01.07.72

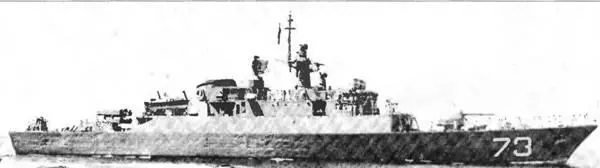

ФРЕГАТ ROSTAM (фото 1978 г. до модернизации)

Водоизмещение, т:

стандартное…1100

полное… 1350

Главные размерения, м:

длина наибольшая…94,5

ширина наибольшая… 11,1

осадка при полном водоизмещении…4,3

Главная энергетическая установка:

тип…дизель-газотурбинная, только

с раздельной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с… 2 х ТМ2А-40 000

количество х тип ДА, -

- суммарная мощность, л.с…,…2 х 16YJCM -3 800

количество гребных винтов…2ВРШ

Скорость хода наибольшая, уз:

под ГТД…39

под ДА… 18

Дальность плавания, мили:

ходом 36 уз…550

ходом 18 уз… -… 3 650

Экипаж, чел… 125

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…YJ-2 1*

количество ПУ х направляющих (тип ПУ)…2x2 (ТПК)

боекомплект… 4 ПКР С-802

тип комплекса… «Mariner)) 2*

количество ПУ х направляющих (тип ПУ)… 1 х 5

боекомплект…5 ПКР «Sea Killer» Мк 2

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)… 1 х 1 - 114/55 (Мк 8 «Vickers»)

боекомплект…220 выстрелов

количество АУ х стволов (тип АУ)… 1 х 2 - 35/90 («Oerlikon»)

количество АУ х стволов (тип АУ). 3 х 1 - 20/70 («Oerlikon» - GAM-B01) количество АУ х стволов…2x1 - 12,7-мм

Противолодочное:

количество РБУ х стволов (тип РБУ)… 1 х 3 - 305-мм («Limbo» Mk 10)

боекомплект…24 РГБ

Радиоэлектронное:

РЛС обнаружения ВЦ и НЦ…AWS 1

РЛС обнаружения НЦ… тип 1226

РЛС навигационная…тип 629

СУ оружием общекорабельная…«Sea Hunter» 4 с двумя РЛС УО

средства РТР…RDL 2АС, FH 5-HF

пассивные средства РЭП

(количество ПУ х направляющих)… Мк 5 (2 х 3 - 120-мм)

ГАС с подкильной антенной…тип 170 и 174

1* На Alborz и Sabalan .

2* На Alvand

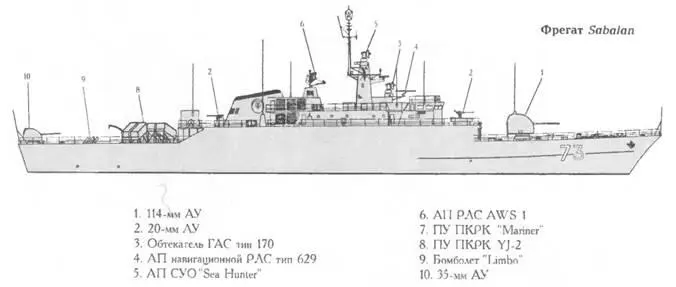

ФРЕГАТ SABALAN (б. ROSTAM после установки ПКРК YJ-2)

Контракт на постройку четырех многоцелевых фрегатов для ВМС Ирана по проекту Мк 5 был подписан с фирмой «Vosper Thorny-croft Ltd)) 25 августа 1966 г. Корпус стальной, сварной, с двойным дном на всем протяжении. Разделен водонепроницаемыми переборками на 11 отсеков. Междудонное пространство используется в качестве топливных и масляных цистерн. Кроме того, там находятся цистерны пресной воды. Непотопляемость обеспечивается при затоплении двух любых смежных отсеков. Нижний ярус надстройки, занимающий всю ширину верхней палубы, изготовлен из стали, а второй ярус и ходовой мостик -из легких сплавов. ГЭУ расположена в одном отсеке, что снижает боевую живучесть корабля. Совместная работа ГТД и ДД, не предусмотрена, они работают на ВРШ через общий редуктор. Дизели нереверсивные, V-образные, 8-цилиндровые, 4-тактные. Перед МО и позади него находятся отсеки с четырьмя ДГ (по два в каждом) мощностью по 350 кВт. Установлена общекорабельная система кондиционирования воздуха. Для стабилизации качки корабли снабжены активными рулями фирмы «Vosper Thornycroft Ltd». ГАС расположена в ПОУ. При поднятом ПОУ шахта закрывается специальными днищевыми створками. При модернизации в 1977 г. 114-мм АУ Мк 5 была заменена на АУ Мк 8.
