Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)

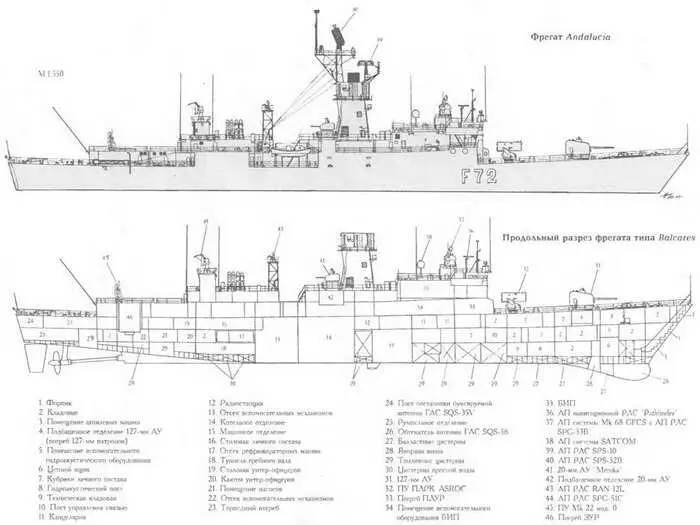

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Baleares F 71 Национальная верфь «Е. N. Bazan», Ферроль 31.10.68 20.08.70 24.09.73

Andalucia F 72 То же 02.07.69 30.03.71 23.05.74

Cataluna F 73 То же 20.08.70 03.11.71 16.01.75

Asturias F 74 То же 30.03.71 13.05.72 02.12.75

Extremadura F 75 То же 03.11.71 21.11.72 10.11.76

Водоизмещение, т:

стандартное… 3 350

полное…4 177

Главные размерения, м:

длина наибольшая (по КВЛ)… 133,6 (126,5)

ширина наибольшая… 14,3

осадка при полном водоизмещении… 4,6

осадка наиболее выступающей частью… 7,8

Главная энергетическая установка:

тип…ПТУ

количество ТЗА -

- суммарная мощность, л.с…,… 1 «Westinghouse» - 35 000

количество главных котлов (параметры пара)… 2 V24 (84,4 кг/см2; 510°С)

количество гребных винтов…1 ВРШ

Скорость хода наибольшая, уз…28

Дальность плавания ходом 20 уз, мили… 4 500

Экипаж, чел. (в том числе офицеров)… 256 (15)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…«Harpoon»

количество ПУ х направляющих (тип ПУ)…2 х 4 (ТПК)

боекомплект…8 ПКР RGM-84C или RGM-84G

СУ…SWG-1A

Зенитный ракетный комплекс:

тип комплекса…((Standard SM 1MR»

количество ПУ х направляющих (тип ПУ)…1 х 1 (Мк 22 мод. 0)

боекомплект…16 ЗУР RIM-66B

СУ…Мк 74 с РЛС SPG-51C

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)…2 х I - 127/54 (Мк 42 мод. 9)

боекомплект…600 выстрелов

СУ…Мк 68 GFCS с РЛС SPG-53B

количество АУ х стволов (тип АУ)… 1 х 12 -20-мм («Meroka»)

РЛС сопровождения цели…RAN 12L

ОЭСУ…2 х VPS 2

Противолодочное-

тип комплекса…ASROC

количество ПУ х направляющих (тип ПУ)…1x8 (Мк 112)

боекомплект… 16 ПЛУР

количество ТА х труб (тип ТА)…4 х 1 - 324-мм (Мк 32 мод. 5)

боекомплект…8 торпед Мк 46 мод. 5

количество ТА х труб (тип ТА)… 2 х 1 -484-мм (Мк 25)

СУ…Мк 114

Радиоэлектронное:

БИУС… «Tritan I» с системами Link 11, «Saturn» SATCOM

РЛС обнаружения ВЦ…SPS-52B

РЛС обнаружения НЦ…SPS-10

РЛС навигационная…«Pathfinder"

система целеуказания… WDS Мк 4/5

ПРН спутниковой навигационной системы TACAN…SRN 15

средства РТР…«Deneb» или Мк 1600

активные средства РЭП…«Canopus» или Мк 1900

пассивные средства РЭП

(количество ПУ х направляющих)…SRBOC Мк 36 мод. 2 (4 х 6 - 130-мм ПУ)

ГАС с антенной в бульбообразном обтекателе…SQS-56

ГАС с буксируемой антенной… SQS-35V

Проект этих кораблей был разработан на базе американского многоцелевого фрегата типа Knox. Работы над ним начались в соответствии с контрактом, заключенным между правительствами Испании и США 17 ноября 1964 г. Одновременно последовал заказ на все пять кораблей. Проектирование велось при активном участии американских специалистов. 31 марта 1931 г. США взяли на себя обязательства в рамках военной помощи предоставить системы оружия и РТС.

С точки зрения конструкции корпуса и состава большей части систем вооружения, Baleares практически полностью повторяет Knox. В отличие от базового проекта вместо ангара для хранения вертолета и ВПП он имеет ПУ ПКРК «Harpoon», ПУ ЗРК "Standard SM-1М», погреба для хранения ЗУР и соответствующую систему управления огнем. Корабль имеет 19 поперечных водонепроницаемых переборок, из которых 12 главные. Корпус и надстройка спроектированы по продольной системе набора. До главной палубы корпусные конструкции выполнены из стали HY-80, выше - из алюминиевого сплава. Обшивка бульбового обтекателя также выполнена из стали HY-80 и облицована изнутри вибродемпфирующим покрытием. Набор - в виде сетчатой конструкции. Чистота обработки поверхности обтекателя доведена до 125 мкм.

Производительность котлов 54 200 кг/ч перегретого пара. При одном действующем котле обеспечивается скорость хода 22 уз. Установлен малошумный 5-лопастной ВРШ диаметром 4,57 м правого вращения с шагом 4,6 м на относительном радиусе 0,7. Для снижения подводного шума ВРШ оборудован системой PRAIRIE, а корпус -MASKER. Эти системы обслуживаются двумя турбокомпрессорами с давлением 1,75 кг/см2.

Корабельная ЭЭС состоит из трех ТГ и одного ДГ мощностью по 750 кВт, напряжением 450 В, частотой 60 Гц. Две автономные дистил-ляционные установки имеют производительность по 45,5 тыс.л/сут. Противопожарная водяная система снабжена четырьмя насосами. Предусмотрены две автономные системы пожаротушения, обслуживающие КО и НВМО. Четыре независимые углекислотные системы пожаротушения обслуживают особо опасные в пожарном отношении помещения - погреба ракет, кладовую красок и т.п. Запас топлива 750 т.

В период с 1985 по 1986 гг. все фрегаты данного типа в Ферроле (на верфи фирмы «Bazan») прошли модернизацию, связанную с установкой платформ для ЗАК «Meroka», монтажом систем Link II и БИУС «Tritan I». В 1991 г. была завершена очередная модернизация. В ходе ее были обеспечена возможность использования кораблей в составе группировки «Alfa», установлены ЗАК, заменены ГАС SQS-23 на более совершенные SQS-56 и смонтированы две пусковые установки системы SRBOC.

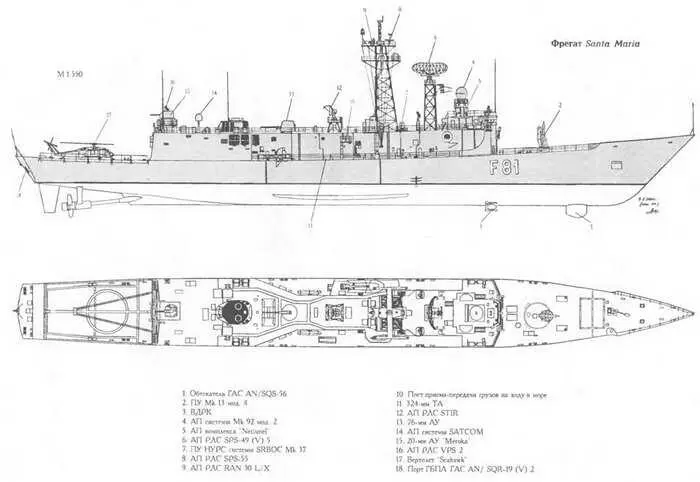

ФРЕГАТ NAVARRA

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Santa Maria F 81 Национальная верфь «Е. N. Bazan», Ферроль 23.05.82 24.11.84 12.10.86

Victoria (6. Navarra) F 82 То же 16.08.83 23.07.86 11 11 87

Numancia (б. Leon) F 83 То же 08.01.86 30.01.87 08 11.88

Reina Sofia (б. America) F 84 То же 12.12.87 19.07.89 18.10.90

Navarra F 85 То же 15 04 91 23.10.92 30.05 94

Canarias F 86 Го же 15.04.92 21.06.93 14.12.94

Водоизмещение, т:

стандартное…3610

полное… 3 969

Главные размерения, м:

длина наибольшая (по КВЛ)… 137,7 (125,9)

ширина наибольшая.14,3

осадка при полном водоизмещении… 4,52

осадка наиболее выступающей частью… 6,6

Главная энергетическая установка:

тип… газотурбинная

количество х тип ГТД -

- суммарная мощность, л. с… 2 х Fiat GE LM 2500 - 41 000

количество гребных винтов…1 ВРШ

количество ВДРК -суммарная мощность, л.с.. 2-650

Скорость хода, уз:

наибольшая. 29

под ВДРК…4

Дальность плавания ходом 20 уз, мили… 4 500

Экипаж, чел. (в том числе офицеров)… 223 (13)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса… «Harpoon»

Зенитный ракетный комплекс:

тип комплекса…«Standard SM-1MR»

количество ПУ х направляющих (тип ПУ)…1 х 1 (Мк 13 мод. 4)

боекомплект…8 ПКР RGM-84C и 32 ЗУР RIM-66B

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)… 1x 1 -76/62 («ОТО Ме1ага»)

количество АУ х стволов (тип АУ)… 1 к 12- 20-мм («Meroka» мод. 2А или мод. 2В)

РЛС УО… VPS 2 1*

Противолодочное:

количество ТА х труб (тип ТА)…2 х 3 -324-мм (Мк 32 мод. 0)
