Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)

тип комплекса…«Teseo» Mk 2 (TG 2)

количество ПУ х направляющих…8 х 2

боекомплект…16 ПКР «Otomat» Mk 2

Зенитный ракетный комплекс:

тип комплекса…«Albatros»

количество ПУ х направляющих (тип ПУ)…1 х 8 (Мк 29 мод. 2)

боекомплект…64 ЗУР «Aspide» или RIM-7M

СУ…Мк 91 с РЛС Мк 95 мод. 1

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 x 1 - 127/54 («ОТО Ме1ага»)

количество АУ х стволов (тип АУ)…2 х 2 - 40/70 («Breda»)

СУ… «Dardo» с двумя

РЛС SPG-74 (RTN-20X «Orion») количество АУ х стволов (тип АУ)…2x1 - 20-мм («Oerlikon»)

Противолодочное:

количество ТА х труб (тип ТА)… 2 x 3 - 324-мм (Мк 32 мод. 5)

тип торпед… Мк 46 мод. 5

Авиационное:

количество х тип вертолетов…1 х АВ 212 ASW

оборудование ВПП…светотехническое

тип ангара…телескопический

Радиоэлектронное:

БИУС…SADOC 2 (IPN-20)

с системами Link 11, SATCOM

РЛС обнаружения ВЦ…SPS-774 (RAN-10S)

РЛС обнаружения НЦ…SPO-2F

РЛС обнаружения НЦ и выдачи ЦУ в СУ…SPS-702

РЛС навигационная…SPN-748

СУ ЗРК и 127-мм АУ… NA-10 мод. 2 с РЛС SPG-70 (RTN-10XI

средства РТР…SLR-4

активные средства РЭП…2 х SLQ-D

пассивные средства РЭП

(количество ПУ х направляющих)…SCLAR (2 х 20 - 105-мм)

ГАС с подкильной антенной…DE 1160 В

система противоторпедной защиты… SLQ-25 «Nixie»

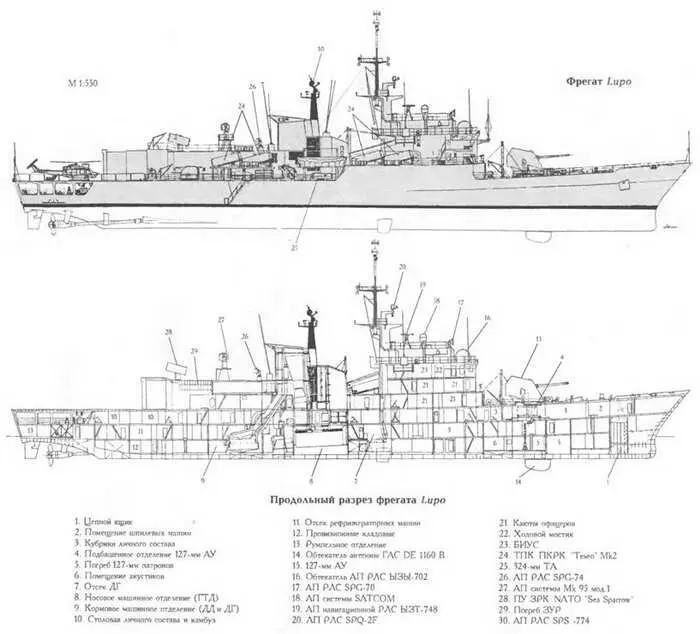

Корпус корабля гладкопалубный, со значительными коэффициентами полноты площади ватерлинии и мидель-шпангоута, с широкой транцевой кормой, продольно-поперечным набором, состоящим из стрингеров бульбового профиля и рамных шпангоутов, с носовым бульбом (для улучшения пропульсивных качеств) и небольшим фальшбортом в носовой оконечности. Корпус выполнен из стали и разделен водонепроницаемыми переборками (доходящими до верхней палубы) на 14 отсеков. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Система стабилизации состоит из бортовых рулей и скуловых килей. В конструкции надстроек широко использованы алюминиевые сплавы. Фрегат оборудован для действий в условиях применения средств массового поражения. Постоянно может поддерживаться избыточное давление в цитадели, охватывающей помещения от третьего и до кормового отсека. ГЭУ расположена в двух отсеках (газотурбинном и дизельном), разделенных отсеком редукторов. Два ДГ мощностью по 420 кВт установлены в дизельном отсеке и два ДГ такой же мощности -в специальном отсеке, находящемся перед носовым (с ГТД) МО. Благодаря использованию низкооборотных малошумных ВРШ удалось исключить из схемы ГЭУ реверс-редуктор. Управление ГЭУ полностью автоматизировано. Мореходные качества позволяют кораблю использовать оружие при волнении моря не более четырех баллов.

В период с 1991 по 1994 гг. фрегаты типа Lupo прошли модернизацию, в ходе которой на них установили РЛС SPS-702, систему SATCOM, вдвое увеличили число ПКР. По оценкам иностранных специалистов, фрегаты типа Lupo при своей относительно небольшой стоимости являются одними из самых хорошо вооруженных кораблей данного класса в мире. Однако невысокие мореходные качества ограничивают район их боевого использования Средиземным морем, что не соответствует стандартам NATO и привело к разработке более крупного фрегата типа Maestrale. Вместе с тем шесть однотипных кораблей было построено (с 1976 по 1982 гг.) для ВМС Венесуэлы и четыре (с 1974 по 1987 гг.)-для ВМС Перу.

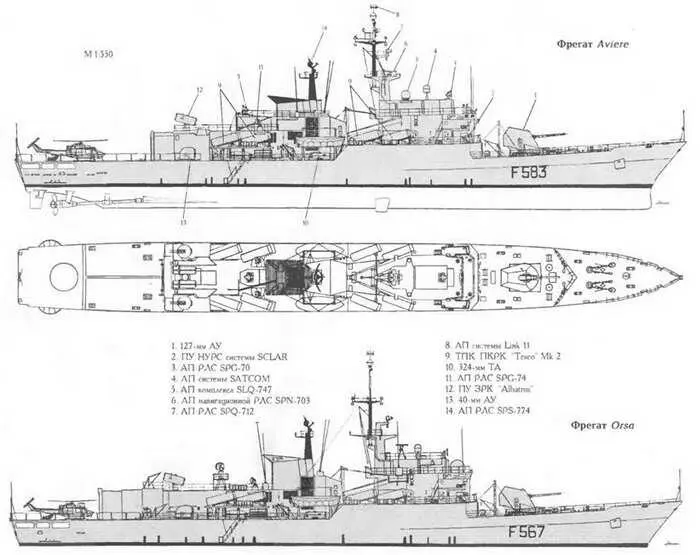

ФРЕГАТ ARTIGLIERE

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Artigliere (б. Hittin) F 582 Ф. «Fincantieri», Анкона 31.03.82 27.07.83 01.01.92

Aviere (б. Thi Qar) F 583 To же 03.09.82 19.12.84 01.01.92

Bersagliere (б. Al Yarmouk) F 584 Ф. «Fincantieri», Рива Тригосо 12.03.84 18.04.85 08.11.95

Granatiere (б. Al Qadisya) F 585 Ф. «Fincantieri», Анкона 01.12.83 01.06.85 01.01.92

Водоизмещение, т:

стандартное… 2 208

полное… 2 525

Главные раз мерен и я, м:

длина наибольшая… 113,2

ширина наибольшая…,… 11,3

осадка при полном водоизмещении…3,7

Главная энергетическая установка:

тип…дизель-газотурбинная, только

с раздельной работой двигателей

количество х тип ГТД-

- суммарная мощность, л.с…2 х LM 2500 - 50 000

количество х тип ДД -

- суммарная мощность, л.с…2 х GMT BL 230.20 М - 10 000

количество гребных винтов…2 ВРШ

Скорость хода, уз:

наибольшая… 35

под ДД…21

Дальность плавания ходом 16 уз, мили… 4 350

Экипаж, чел. (в том числе офицеров)… 185 (16)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…«Teseo» Mk 2 (TG 2)

количество ПУ х направляющих… 8 х 1

боекомплект…8 ПКР «Otomat» Mk 2

Зенитный ракетный комплекс:

тип комплекса…«Albatros»

количество ПУ х направляющих (тип ПУ)… I х 8 (мод. 5)

боекомплект… 8 ЗУР «Aspide»

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)… 1 х 1 -127/54 («ОТО Melara»)

количество АУ х стволов (тип АУ)…2 х 2 - 40/70 («Breda»)

СУ… «Dardo» с двумя

РЛС SPG-74 (RTN-20X «Orion»)

количество АУ х стволов (тип АУ)…2 х 1 - 20-мм («Oerlikon»)

Авиационное:

количество х тип вертолетов…1 х АВ 212

оборудование ВПП…светотехническое

тип ангара…телескопический

Радиоэлектронное:

БИУС…mini SAD ОС (IPN-10)

с системами Link 11, SATCOM

РЛС обнаружения ВЦ…SPS-774 (RAN-1 OS)

РЛС обнаружения НЦ…SPQ-712 (RAN-12 L/X)

РЛС навигационная…,…SPN-703

СУ оружием по ВЦ и НЦ…NA-21 с двумя РЛС SPG-70 (RTN- 10Х)

комплекс РЭБ…SLO-747 (INS-3M)

пассивные средства РЭП

(количество ПУ х направляющих)…SCLAR (2 х 20- 105-мм)

система противоторпедной защиты… SLQ-25 «Nixie»

Контракт на постройку четырех фрегатов типа Lupo для ВМС Ирака был заключен в феврале 1981 г. В отличие от итальянских кораблей данного класса, они прежде всего предназначались для борьбы с надводными кораблями и обстрела береговых объектов противника. Фрегаты не имеют гидроакустических приборов и противолодочного вооружения. По финансовым причинам постройка кораблей затянулась, а в марте 1986 г. была приостановлена. В 1990 г. в связи с санкциями, наложенными ООН на Ирак, контракт аннулировали и 20.01.92 фрегаты передали ВМС Италии. В процессе достройки они прошли модернизацию, связанную с приведением всех систем оружия и технических средств к итальянским стандартам. В настоящее время данные фрегаты классифицируются как патрульные корабли (Fleet patrol ships) и предназначены для охраны экономической зоны. На одном из кораблей данного типа планируется провести испытания новой, облегченной 127-мм АУ.
