Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)

боекомплект…6 ЗУР RF 61

РЛС УО…«Fog Lamp»

Артиллерийские комплексы:

количество АУ стволов… I ‹2- 100/56

количество АУ х стволов (тип АУ)…4x2 - 37/63 (тип 76А)

РЛС УО…тип 343 («Rice Lamp»)

Противолодочное:

количество РБУ х стволов (тип РБУ)… 2 х 5-252-мм (РБУ-1200)

боекомплект…40 РГБ-12

Авиационное:

количество х тип вертолетов… 1 х «Harbin» Z-9A

оборудование ВПП… светотехническое

тип ангара… палубный

Радиоэлектронное:

РЛС обнаружения ВЦ и НЦ… «Knife Rest» РЛС сопровождения МЦ

и УО ПКР 100-мм АУ… «Якорь-М», «Sun Visor» (с «Wasp Head В»)

или «Decca» тип 12990

РЛС навигационная…тип 360

средства РТР… RWD 8

активные средства РЭП… NJ81-3

пассивные средства РЭП

(количество ПУ х направляющих)… SRBOC Мк 36 (2 х 6- 130-чм),

тип 945 (2› 26 60-мм)

ГАС с антенной в бульбовом обтекателе… S-07 Н

Корабли данного типа являются развитием фрегата Siping (Jianghu II) Благодаря увеличенным размерам корпуса на них удалось разместить ЗРК, шесть ПУ ПКРК нового поколения и вертолет. Кроме того, был изменен состав РТВ, и АУ старого образца заменили на установки закрытого типа с гидроэлектроприводами наведения. Вместе с тем, специалисты отмечают неудовлетворительные характеристики ЗРК, необходимость его замены на более совершенный. Высказывается предположение, что ПУ ПКР могут использоваться для пуска ПЛУР типа CY-1, как это имеет место на эсминцах типа Luda III (см. в ч. 2 справочника «ЭМ типа Luda III»). Корпус гладко палубный, стальной, полностью сварной, с двойным дном по всей длине. Междудонное пространство используется в качестве топливных танков. Водонепроницаемые переборки (доходящие до верхней палубы) делят корпус на 16 отсеков. Положительная плавучесть обеспечивается при затоплении трех любых смежных отсеков. Фрегат имеет хорошие мореходные качества. Оружие может быть использовано при волнении моря до пяти баллов, а артиллерия-до шести баллов. Все боевые посты и помещения соединены закрытым проходом. Отсеки ГЭУ, ходовая рубка, БИП и щиты 100-мм АУ защищены 8-мм броней. ДД, размещены в двух смежных отсеках, расположенных один за другим. Носовой ДД| работает на правую линию вала. Надстройки выполнены из стали. Фрегаты типа Jiangwei являются одними из самых совершенных кораблей данного класса в китайском флоте.

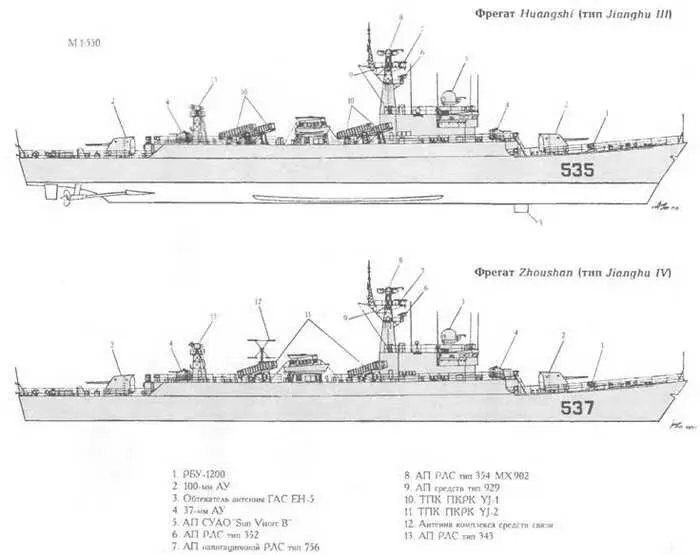

Название № Завод-строитель Вступление в строй

Huangshi 535 Верфь «Hudong», Шанхай 14.12.86

Wuhu 536 То же 01.01.87

Zhoushan 537 То же 01.01.93

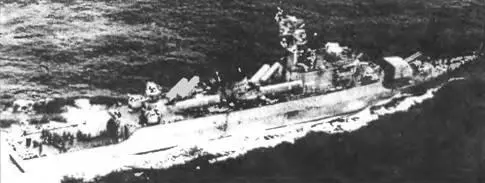

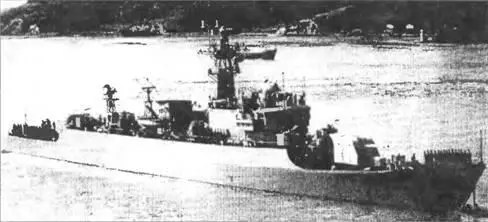

ФРЕГАТ WUHU

Водоизмещение, т:

стандартное… 1610

полное… 1924

Главные размерения, м:

длина наибольшая… 103,2

ширина наибольшая…,…,…10,8

осадка при полном водоизмещении… 3,1

Главная энергетическая установка:

тип…дизельная

количество х тип ДА,-

- суммарная мощность, л.с…2 х 18Е 390 - 24 ООО

количество гребных винтов… 2

Скорость хода наибольшая, уз… 28

Дальность плавания, мили:

ходом 18 уз… 2 700

ходом 15 уз…,…4 000

Экипаж, чел. (в том числе офицеров)… 200 (30)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…YJ-1 1*, YJ-2 2*

количество ПУ х направляющих (тип ПУ)… 4x2 (ТПК)

боекомплект… 8 ПКР С-801,в, 8 ПКР С-802 1*

РЛС сопровождения НЦ и УО ПКР…тип 352 («Square Tie»)

Артиллерийские комплексы:

количество АУ х стволов…2x2 - 100/56

РЛС сопровождения МЦ и УО…Sun Visor В» («Якорь-М»)

количество АУ х стволов (тип АУ) 4 х 2 - 37/67 (В-11)

РЛС УО… тип 343 («Rice Lamp»)

Противолодочное:

количество РБУ х стволов (тип РБУ)…2 х 5-252-мм (РБУ-1200)

боекомплект…40 РГБ-12

Минное:

боекомплект…60 мин заграждения

Радиоэлектронное:

РЛС обнаружения ВЦ и НЦ тип 354 MX 902 («Фут-Н»)

РЛС навигационная… тип 756 («Fin Curve»)

активные средства РЭП… тип 929

пассивные средства РЭП

(количество ПУ х направляющих)…тип 945 (2 х 26 - 60-мм)

ГАС с подкильной антенной… ЕН-5

1* На Huangshi и Wuhu .

2* На Zhoushan .

Фрегаты данного типа являются развитием фрегатов типа Jianghu. В отличие от базового проекта они имеют на вооружении ПКРК нового поколения. На Huangshi и Wuhu комплекс YJ-1 (CSS-N-4 «Sardine» по классификации NATO), а на Zhuushuп~комплекс YJ-2 (CSS-N-8 «Sac cade» по классификации NATO). В период с 1990 по 1992 гг. в Шанхае для ВМС Таиланда было построено четыре корабля данного типа, незначительно отличающихся от основного проекта. На двух из них могут базироваться вертолеты. Для обеспечения благоприятных условий боевого использования ПКРК и 37-мм зенитных автоматов их подняли на первый ярус надстройки, который простирается на всю ширину верхней палубы и расположен между 100-мм АУ. Он выполнен из стали, а ходовая рубка, мачты и БИП - из алюминиево-магниевых сплавов. БИП по бортам защищен 8-мм противоосколочной броней. ЭЭС состоит из четырех ДГ по 400 кВт и одного аварийного ДГ мощностью 120 кВт. Автономность по запасам провизии 10 сут. В остальном данные корабли полностью повторяют Jianghu.

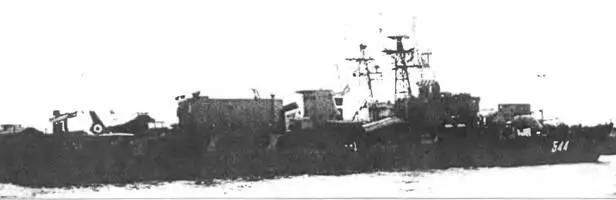

ФРЕГАТ SIPING

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Si ping 544 Верфь «Hudong»(Шанхай 01.01.84 01.09.85 01.11.86

Водоизмещение, т:

стандартное… 1550

полное…,… 1865

Главные размерения, м:

длина наибольшая… 103,2

ширина наибольшая… 10,8

осадка при полном водоизмещении… 3,1

Главная энергетическая установка:

тип…›…дизельная

количество х тип ДА,-

- суммарная мощность, л.с…2 х 12Е 390- 14 400

количество гребных винтов…2

Скорость хода наибольшая, уз… 26

Дальность плавания, мили:

ходом 18 уз… 2 700

ходом 15 уз… 4 000

Экипаж, чел. (в том числе офицеров)… 200 (30)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса… HY-2

количество ПУ х направляющих (тип ПУ)… 1 х 2 (ангар)

боекомплект… 2 ПКР С-201

РЛС сопровождения НЦ и УО… тип 352 («Square Tie»)

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 x 1 - 100/55 («Compact»)

РЛС сопровождения МЦ и УО… «Sun Visor В» («Якорь-М»)

резервная оптическая СУ…,…«Naja»

количество АУ х стволов (тип АУ)…4 х 2 - 37/67 (В-11)

Противолодочное:

количество ТА х труб (тип ТА)…2 х 3 -324-мм (ILAS)

боекомплект… 12 торпед Yu-2 (Mk-46 мод. 1)

количество РБУ х стволов (тип РБУ)…2 х 5-252-мм (РБУ-1200)

боекомплект…40 РГБ-12

Авиационное:

количество х тип вертолетов…1 х «Dauphin» FA. 365 N
