Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Soho 823 Государственный ССЗ в Наджине 06.80 11.81 05.82

Водоизмещение, т:

стандартное…,…1250

полное… 1640

Главные размерения, м:

длина наибольшая 73,8

ширина наибольшая…15,5

осадка при полном водоизмещении…3,8

Главная энергетическая установка:

тип…дизельная

количество ДА,-

- суммарная мощность, л.с… 2-15 000

количество гребных винтов…2 ВФШ

Скорость хода наибольшая, уз…23

Дальность плавания ходом 14 уз, мили…3100

Экипаж, чел. (в том числе офицеров)… 189 (17)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…П-20

количество ПУ х направляющих (тип ПУ)…4x1 (ангар)

боекомплект…4 ПКР П-15

РЛС сопровождения НЦ и УО…тип 352 («Square Tie»)

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)… 1 x 1 - 100/56 (Б-34)

количество АУ х стволов (тип АУ)…2 х 2-37/67 (В-11)

количество АУ х стволов (тип АУ)… 2 х 2 -30-мм (АК-230)

СУ… «Рысь»

количество АУ х стволов (тип АУ)…2 х 2 -25-мм (2М-3)

Противолодочное:

количество РБУ х стволов (тип РБУ)…2 х 5-252-мм (РБУ-1200)

боекомплект…96 РГБ-12

Авиационное:

количество вертолетов…1

оборудование ВПП…светотехническое

Радиоэлектронное:

РЛС навигационная тип 956 («Дон-2») или тип 756 («Fin Curve»)

средства РТР…2/RW-23-1 («Jug Pair»)

ГАС с подкильной антенной… «Stad Нот»

Один из самых больших боевых кораблей с двухкорпусной архитектурой. Планировалась постройка серии из шести единиц. В отличие от фрегатов типа Najin на Soho было усилено зенитное вооружение, увеличено (до четырех) число ПКР и предусмотрено базирование вертолета. Корабль обладает хорошими мореходными качествами. Фрегат предназначен для борьбы с надводными кораблями противника (в первую очередь Южной Кореи), эскортирования конвоев, несения дозорной службы и участия в десантных операциях. Надстройки выполнены из легких сплавов, что снижает боевую живучесть корабля. Soho из-за морального устаревания всех систем вооружения не способен эффективно решать поставленные перед ним задачи.

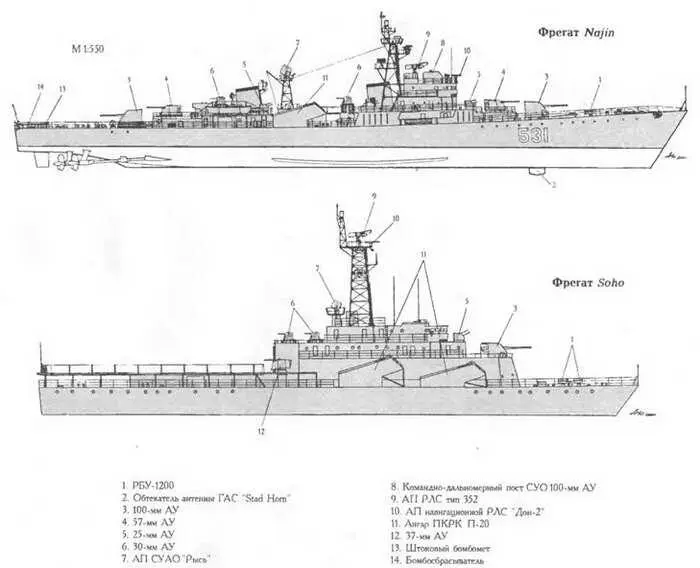

ФРЕГАТ NAJIN

Название № Завод-строитель Вступление в строй

Najin 531 Государственный ССЗ в Наджине 1973 г.

• 631 Государственный ССЗ в Нампо 1975 г.

Водоизмещение, т:

стандартное… 1240

полное… 1500

Главные размерения, м:

длина наибольшая…73,8

ширина наибольшая… 15,5

осадка при полном водоизмещении…3,8

Главная энергетическая установка:

тип…дизельная

количество х тип ДД,-

- суммарная мощность, л.с…3 х 16 РА6 280- 18 ООО

количество гребных винтов…3 ВФШ

Скорость хода наибольшая, уз…24

Дальность плавания ходом 13 уз, мили…4 ООО

Экипаж, чел. (в том числе офицеров)… 180 (16)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса… П-20

количество ПУ х направляющих (тип ПУ)…2 х 1 (ангар)

боекомплект…2 ПКР П-15

РЛС сопровождения НЦ и УО…тип 352 («Square Tie»)

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)…2х 1- 100/56 (Б-34)

резервная оптическая СУ…прибор 1-Н

количество АУ х стволов (тип АУ)…2 х 2-57/75 (ЗИФ-31)

количество АУ х стволов (тип АУ)…2x2- 30-мм (АК-230)

СУ… «Рысь»

количество АУ х стволов (тип АУ)…2 х 2 -25-мм (2М-3)

Противолодочное:

количество РБУ х стволов (тип РБУ)…2 х 5-252-мм (РБУ-1200)

боекомплект…95 РГБ-12

количество х тип штоковых бомбометов… 2 х БМБ-2

бомбосбрасыватели…2

боекомплект…30 ГБ Б-1

Минное:

боекомплект…30 мин заграждения

Радиоэлектронное:

РЛС навигационная…тип 956 («Дон-2») или тип 756 («Fin Curve»)

средства РТР…2/RW-23-1 («Jug Pair»)

ГАС с подкильной антенной… «Stad Нот»

Корабли данного типа создавались на базе сторожевого корабля советского ВМФ пр.42. В отличие от прототипа у Najin в качестве ГЭУ используются дизели (а не ПТУ, как у пр.42), которые работают на три линии вала (у пр.42 - две линии вала). Кроме того, существенным образом был изменен состав вооружения. Число 100-мм орудий сократили до двух, 37-мм автоматы заменили на 57-мм и 30-мм, а торпедные аппараты -на ПУ для ПКР. Корпус корабля гладкопалубный, стальной, с двойным дном на большей части длины. Междудонное пространство используется в качестве топливных цистерн. Водонепроницаемые переборки (доходящие до верхней палубы) делят корпус на 11 отсеков. Винты и два руля корабля не выступают за основную плоскость, что улучшило возможность его использования на отмелях и в устьях рек. ГЭУ располагается в трех смежных отсеках (носовой ДД работает на правую линию вала, второй ДД-на среднюю, а кормовой -на левую). Надстройки выполнены из стали. Фрегаты типа Najin из-за морального устаревания всех систем вооружения не способны эффективно решать поставленные перед ними задачи.

ВМС страны ориентированы на совместные действия с ВМС США и Японии по защите своей территории и экономической зоны от экспансии с Севера. Фрегаты относятся к наиболее многочисленным и современным кораблям корейского флота. Все они построены на верфях Кореи, но с импортным вооружением. При этом особое внимание уделялось ударным ракетным комплексам, а также зенитным огневым средствам. В мирное время фрегаты занимаются патрулированием экономической зоны и защитой рыболовных промыслов. По мнению руководства ВМС, корабли данного класса не могут эффективно решать поставленные перед ними задачи ввиду сравнительно небольших размеров (что ограничивает их автономность и мореходные качества), отсутствия крупнокалиберной артиллерии и вертолетов. В перспективе фрегаты планируется заменить на более крупные корабли, которые классифицируются как эсминцы, способные действовать в составе поисково-ударных групп ВМС США и Японии.

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Ulsan FF951 Верфь «Hyndai», Ульсан 01.01.79 08.04.80 01.01.81

Seoul FF952 To же 01.01.82 01.01.84 30.06.85

Chung Nam FF953 Верфь «Korea SEK», Пусан 01.01.84 01.01.85 01.06.86

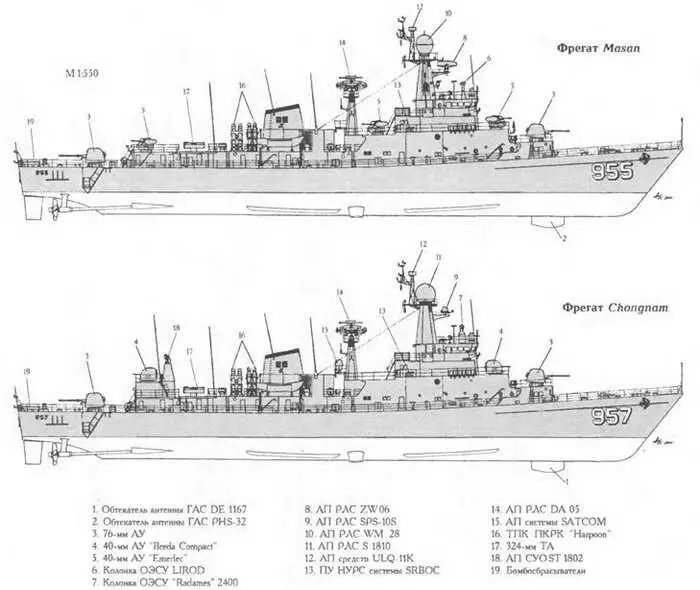

Masan FF 955 Верфь «Korea Tacoma», Масан 01.01.83 26.10.84 20.07.85

Keong Buk FF 956 Верфь «Daewoo», Окпо 01.01.84 15.01.86 30.05.86

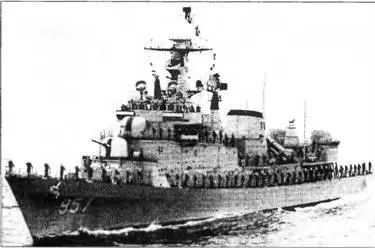

Jeong Nam FF957 Верфь «Hyndai», Ульсан 01.01.86 19.04.88 17.06.89

Che Ju FF958 Верфь «Daewoo», Окпо 01.01.86 03.05.88 01.01.90

Busan FF959 Верфь «Hyndai», Ульсан 01.01.90 20.02.92 01.01.93

Chung Ju FF 961 Верфь «Daewoo», Окпо 01.01.90 20.03.92 01.06.93

Водоизмещение, т:
