Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)

средства РТР…ARBR 17

пассивные средства РЭП

(количество ПУ х направляющих)…«Dagaie» Mk 2 (2 х 10 - 127-мм ПУ)

1* Устанавливаются вместо ЗРК «Mistral» .

Контракт на постройку двух патрульных фрегатов типа Floreal был заключен 23 октября 1998 г. Они отличаются от базового проекта составом артиллерийского вооружения (76-мм АУ вместо 100-мм на однотипных фрегатах ВМС Франции). Подробно о кораблях этого типа см. в разделе о фрегатах Франции.

Фрегаты являются самыми крупными кораблями ВМС Мексики. Основное их предназначение-контроль в исключительной экономической зоне Мексики, а также борьба с транзитом контрабанды, прежде всего, наркотиков и оружия из Латинской Америки в США. Именно по этой причине ВМС страны пополняются кораблями по линии военной помощи США.

Во многом ситуация осложняется повстанческим движением в южных штатах Мексики, что способствует поступлению контрабандного оружия в страну. В ходе совместных учений с ВМС США отрабатываются также противолодочные задачи. Однако в целом крупные боевые корабли ВМС Мексики оцениваются за рубежом как «музейные экспонаты»

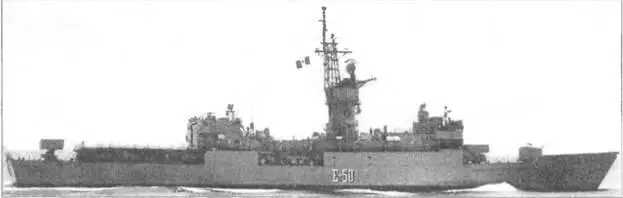

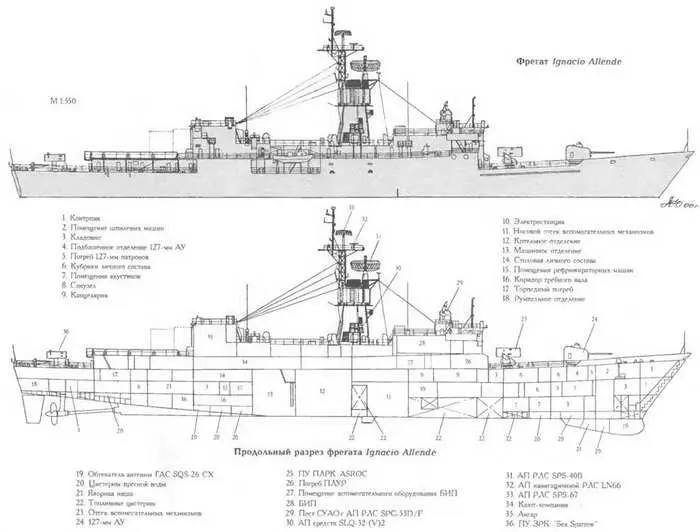

ФРЕГАТ IGNACIO ALLENDE

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Ignacio Allende (б. Stein FF 1065) E50 Ф. «Lockheed S, B. amp; Construction Со.», Сиэтл 01.06.70 19.12.70 08.01.72

Mariano Abasolo (6. Marvin Shields FF 1066) E 51 Ф «Todd Shipyards)), Сиэтл 12.04.68 23.10.69 10.04.71

• (б Roark FF 1053) E52 To же 02.02.66 24.04.67 22.11.69

Водоизмещение, т:

стандартное… ЗОН

полное… 4 260

Главные размерения, м:

длина наибольшая…134

ширина наибольшая… 14,3

осадка при полном водоизмещении,…4,6

осадка наиболее выступающей частью…7,8

Главная энергетическая установка:

тип ПТУ

количество х тип ТЗА -

- суммарная мощность, л.с…1 х «Westinghouse› - 35 ООО

количество х тип главных котлов

(параметры пара)…2 х «Babcock amp; Willcox»

(84,4 кг/см, 510°С)

количество гребных винтов…1 ВФШ

Скорость хода наибольшая, уз… 27

Дальность плавания ходом 22 уз, мили…4 ООО

Экипаж, чел. (в том числе офицеров)… 288 (20)

Вооружение:

Противолодочный ракетный комплекс:

тип комплекса…ASROC

количество ПУ х направляющих (тип ПУ)…1x8 (Мк 112) 1*

боекомплект…16 ПЛУР RUR-5A

Зенитный ракетный комплекс:

тип комплекса…«Sea Sparrow»

количество ПУ х направляющих (тип ПУ)… 1 х 8 (Мк 25)

боекомплект…8 ЗУР RIM-7E-5

Артиллерийский комплекс:

количество АУ х стволов (тип АУ)…1 х 1 - 127/54 (Мк 42 мод. 9)

СУ…Мк 68 Mod 3 с РЛС SPG-53D/F

Противолодочное:

количество ТА х труб (тип ТА)…4 х 1 - 324-мм (Мк 32 мод. 5)

тип торпед… Мк 46 мод. 5

СУ противолодочного оружия…Мк 114 мод. 6

Авиационное:

количество х тип вертолетов… 1 х ВО 105СВ

оборудование ВПП…светотехническое

тип ангара…телескопический

Радиоэлектронное:

БИУС…FRISTS с системой Link 14

РЛС обнаружения ВЦ…SPS-40B

РЛС обнаружения НЦ…SPS-10 или SPS-67

РЛС навигационная…LN66

средства РТР… SLO-32 (V)2

пассивные средства РЭП

(количество ПУ х направляющих)…SRBOC Мк 36 (2 х 6- 130-мм)

ГАС с антенной в бульбовом обтекателе…,…SOS-26 СХ

система противоторпедной защиты. Т Mk 6/SLQ-25 «Nixie» ПРН системы TACAN…SRN-15

1* Две направляющие ПУ доработаны для пуска ПКР «Harpoon» .

Корабли типа Knox были выведены из состава ВМС США в 1992-1993 гг. Ignacio Allende и Mariano Abasolo приобретены у США 29 января 1997 г., а третий корабль -в 1998 г. Все они вошли в состав ВМС Мексики 23 ноября 1998 г., после капитального ремонта, проведенного на одной из верфей США. В ходе него ЗАК «Vulcan Phalanx» заменили на ЗРК «Sea Sparrow». Передаваемый в 2000 г. однотипный фрегат Whipple, как и б. Roark, предполагается использовать в качестве источника запчастей. Подробно о кораблях типа Knox см. разделы о фрегатах Греции, Египта, Тайваня и Турции.

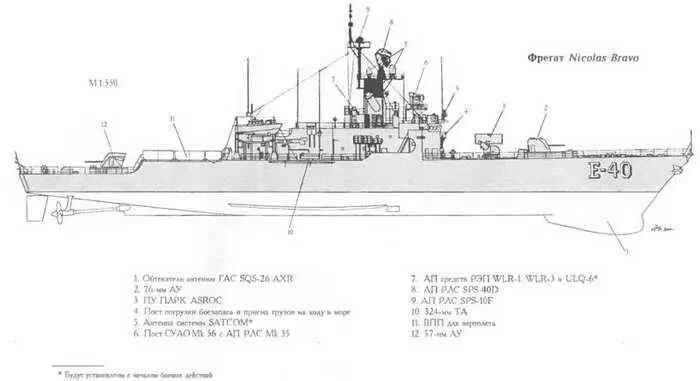

ФРЕГАТ HERMENEGILDO GALEANA

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Hermenegildo Galeana (б. Bronstein FF 1037) E42 Ф. «Avondale Shipyards)), США 16.05.61 21.03.62 10.07.63

Nicolas Bravo (б. McCloy FF 1032) E 40 To же 15.09.61 09.07.62 21.10.63

Водоизмещение, т:

стандартное… 2 360

полное… 2 650

Главные размерения, м:

длина наибольшая… 113,2

ширина наибольшая…12,3

осадка при полном водоизмещении… 4,1

осадка наиболее выступающей частью…7

Главная энергетическая установка:

тип…ПТУ

количество х тип ТЗА -

- суммарная мощность, л.с… 1 х «De Laval» - 20 ООО

количество х тип главных котлов

(параметры пара)… 2 х «Foster - Wheeler» (84,4 кг/см', 510СС)

количество гребных винтов… 1 ВФШ

Скорость хода наибольшая, уз…23,5

Дальность плавания ходом 15 уз, мили… 3 924

Экипаж, чел.(в том числе офицеров)… 207 (17)

Вооружение:

Противолодочный ракетный комплекс:

тип комплекса…ASROC

количество ПУ х направляющих (тип ПУ)… 1 х 8 (Мк 112)

боекомплект…8 ПЛУР RUR-5A

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)… 1 х 2 - 76/50 (Мк 33)

СУ…Мк56 с РЛС Мк35

резервная ОЭСУ…NA 18

количество АУ х стволов (тип АУ)..1 x 1 -57/70 (Мк 2 «Bofors»)

Противолодочное:

количество ТА х труб (тип ТА)… 4 x 1 -324-мм (Мк 32 мод. 7)

боекомплект… 14 торпед Мк 46 мод. 5

СУ противолодочного оружия…Мк114

Авиационное:

оборудование ВПП… светотехническое

Радиоэлектронное:

РЛС обнаружения ВЦ… SPS-40 D

РЛС обнаружения НЦ…SPS-10F

РЛС навигационная…LN66

пассивные средства РЭП

(количество ПУ х направляющих)…SRBOC Мк 33 (2 х 6 - 112-мм)

ГАС с антенной в бульбовом обтекателе…SQS-26 AXR

система противоторпедной защиты… Т Мк 6 «Fanfare»

Оба корабля были проданы в рассрочку в декабре 1990 г. со сроком последнего платежа в декабре 1996 г. Вошли в состав ВМС Мексики 12 ноября 1993 г. Они относятся к противолодочным фрегатам ВМС США второго послевоенного поколения. Первоначально вооружение состояло из трех 76-мм автоматических орудий, вертолетной противолодочной системы DASH, ТА для противолодочных торпед и ПАРК ASROC Систему DASH демонтировали в начале 70-х годов. Перед передачей Мексике на фрегатах заменили один из 76-мм автоматов на более совершенный шведский 57-мм фирмы «Bofors», демонтировали ГАС с буксируемой антенной и соответствующее оборудование. Корпус корабля стальной, с удлиненным полубаком, двойным дном и смешанным набором с усиленными продольными связями. Водонепроницаемые переборки, доходящие до верхней палубы, делят его на 12 отсеков. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. В качестве средств стабилизации используются ску\овые кили и неубирающиеся бортовые рули. Оба котла находятся в одном отсеке, разделенном продольной водонепроницаемой переборкой МО расположено в корму от КО. Надстройки выполнены из легких сплавов.
