Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)

резервная ОЭСУ…«Radames» 2400

количество АУ х стволов (тип АУ)…2 х 1-30/75 (DS ЗОВ)

Противолодочное:

количество ТА х труб (тип ТА)…2 х 3-324-мм (В 515)

тип торпед… торпеды Мк 46 мод. 5

СУ…V 3901

Авиационное:

количество х тип вертолетов… 1 х «Westland Wasp» HAS1

оборудование ВПП…светотехническое

тип ангара…палубный

Радиоэлектронное:

БИУС…NAUTIS-F с системой Link Y Мк 2

РЛС обнаружения ВЦ…DA 08

РЛС обнаружения НЦ… «Sea Giraffe» 150НС

РЛС навигационная…тип 1226

РЛС УО…2 х тип 1802

комплекс РЭБ…«Mentor»/THORN

пассивные средства РЭП

(количество ПУ х направляющих)…«Super Barricade)) (2 х 12- 102-мм)

ГАС с подкильной антенной…«Spherion»

система противоторпедной защиты…«Sea Siren»

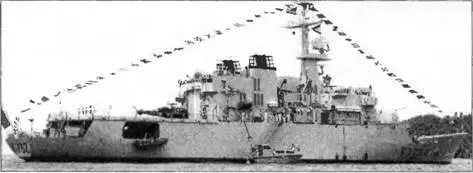

Контракт на постройку двух легких многоцелевых фрегатов для ВМС Малайзии с фирмой «Yarrow Shipbuilders)) был заключен 31 марта 1992 г. В случае полномасштабного военного конфликта эти корабли смогут нести патрульную службу, эскортировать конвои, вести борьбу с подводными лодками и надводными кораблями противника. Кроме того, фрегаты смогут выполнять функции флагманских кораблей. Корпус стальной, гладкопалубный, с фальшбортом в носовой оконечности, ниже ВП -двухпалубный, разделен водонепроницаемыми переборками на 12 отсеков и имеет почти на всем протяжении двойное дно, которое используется в качестве топливных и балластных цистерн. ГЭУ расположена в двух отсеках. ДД работают попарно через редукторы на ВФШ. Экономический ход обеспечивается работой двух ДД (либо одного борта, либо по одному на каждом борту). Надстройки стальные. Из-за их большого веса корабль имеет невысокие параметры остойчивости, ограничивающие его мореходность. Для обеспечения живучести основные технические средства корабля сделаны автономными. Оборудование, предназначенное для борьбы с пожарами, дублировано и максимально разнесено по длине корпуса, что, вместе с большим числом усиленных переборок, призвано обеспечить наибольшую живучесть в пределах заданного объема. Усиление набора корпуса позволило создать противоударные узлы крепления и соответственно снизить требования к ударостойкости оборудования. Это проектное решение уменьшило стоимость постройки. При разработке мероприятий по снижению ЭПР корабля большое количество технических решений было заимствовано из проекта фрегатов типа 23 ВМС Соединенного Королевства.

В ВМС Марокко фрегаты обеспечивают контроль над исключительной экономической зоной, а также используются для «демонстрации флага».

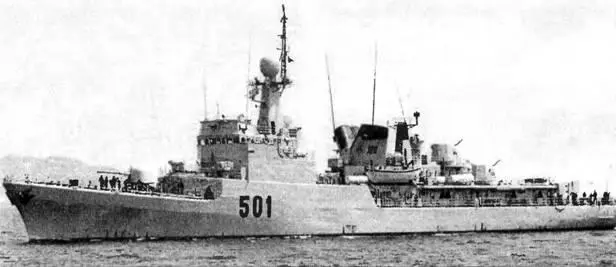

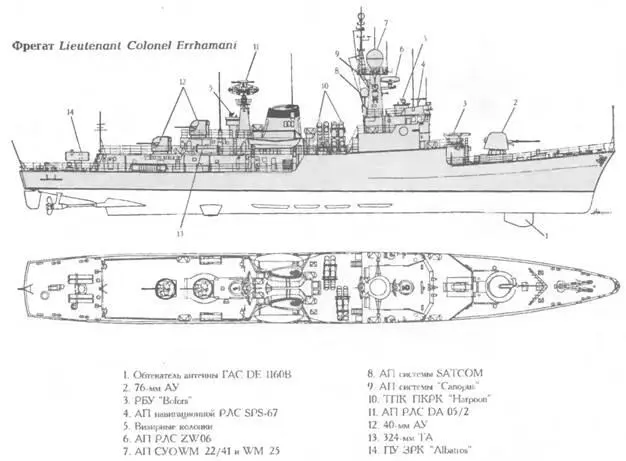

ФРЕГАТ LEUTENANT COLONEL ERRHAMANI

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Leutenant Colonel Errhamani 501 Ф. «Bazan E.N.», Картахена 20.03.79 26.02.82 28.03.83

Водоизмещение, т:

стандартное… 1233

полное… 1479

Главные размерения, м:

длина наибольшая…88,8

ширина наибольшая… 10,4

осадка наиболее выступающей частью…3,8

Главная энергетическая установка:

тип… дизельная

количество х тип ДД,-

- суммарная мощность, л.с…4 х 16V 956 ТВ91 - 15 000

количество гребных винтов…2 ВРШ

Скорость хода наибольшая, уз…25,5

Дальность плавания ходом 18 уз, мили…4 ООО

Экипаж, чел… 110

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…«Exocet»

количество ПУ х направляющих (тип ПУ)…2 х 2 (ТПК)

боекомплект… 4 ПКР ММ 38

Зенитный ракетный комплекс:

тип комплекса…«Albatros»

количество ПУ х направляющих (тип ПУ)… 1 х 8 (мод. 9)

боекомплект…,…24 «Aspide»

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)… I х 1-76/62 («ОТО Melara»)

количество АУ х стволов (тип АУ)…2 х 1 -40/70 («Bofors»)

Противолодочное:

количество ТА х труб (тип ТА)…2 х 3 -324-мм (Mk 32 мод. 5)

боекомплект…6 торпед Mk 46 мод. 1

количество РБУ х стволов (тип РБУ)… 1 х 2 -375-мм («Bofors»)

боекомплект…24 РГБ «Erica»

СУ…Mk 309 мод. 0

Радиоэлектронное:

БИУС…SEWACO-MR с системой Link Y

РЛС обнаружения ВЦ и НЦ…DA 05

РЛС обнаружения НЦ… ZW 06

СУ ЗРК и АУ…WM 25/41

средства РТР…ELT 715

пассивные средства РЭП

(количество ПУ х направляющих)… «Dagaie» (2 х 24 127-мм ПУ)

ГАС с подкильной антенной…DE 1160В

ПРН спутниковой навигационной системы TACAN.… AN/URN-25

Контракт на постройку многоцелевого фрегата типа Descubierta правительство Марокко заключило с фирмой «Bazan E.N.» 7 июня 1977 г. В отличие от прототипа он вооружен ПКРК «Exocet» и имеет более совершенную систему кондиционирования воздуха. Кроме того, в 1996 г корабль прошел в Картахене на верфи фирмы «Bazan E.N.» ремонт и модернизацию. В частности, устаревшие 40-мм зенитные автоматы заменили на более совершенные такого же калибра. (Подробно тип Descubierta рассмотрен в разделе о фрегатах Испании.)

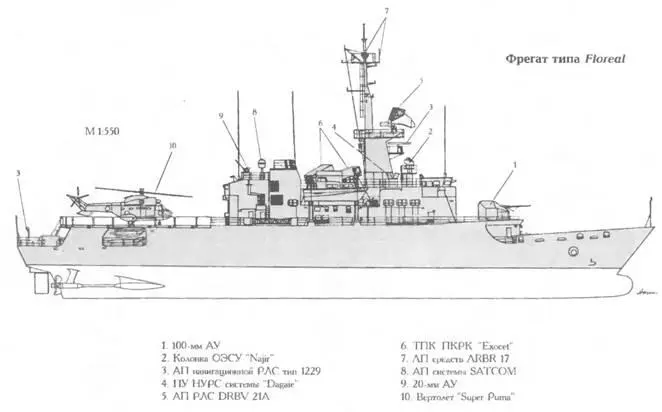

ФРЕГАТ ТИПА FLOREAL ВМС ФРАНЦИИ

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

• • Ф. «Chantiers de L'Atlantique», Сен-Назер 06.99 04.00 08.01

• • To же 12.99 08.00 02.01

Водоизмещение, т:

стандартное… 2 600

полное… 2 950

Главные размерения, м:

длина наибольшая… 93,5

ширина наибольшая… 14

осадка при полном водоизмещении…4,3

Главная энергетическая установка:

тип…дизельная

количество х тип ДД,-

- суммарная мощность, л.с…4 х 6 РА 6 L 280 - 8 820

количество гребных винтов…2 ВРШ

носовое подруливающее устройство, л.с…340

Скорость хода наибольшая, уз…20

Дальность плавания ходом 15 уз, мили… 10 000

Экипаж, чел. (в том числе офицеров)…86 (10)+ 24 кадета и 13 преподавателей

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса… «Exocet»

количество ПУ х направляющих… 2 х 1

боекомплект… 2 ПКР ММ 38

Зенитный ракетный комплекс:

тип комплекса…«Mistral»

количество ПУ х направляющих (тип ПУ)…2 х 2 («Simbad»)

боекомплект…24 ЗУР

Артиллерийский комплекс-количество АУ х стволов (тип АУ)… 1 x 1 -76/62 («ОТО Ме1ага»)

количество АУ х стволов (тип АУ)…2 х I - 20-мм (F2) 1*

ОЭСУ… «Najir»

Авиационное:

количество х тип вертолетов…1 х «Panther» AS 565 MA

или «Super Рита» AS 332F

оборудование ВПП…светотехническое

тип ангара…палубный

Радиоэлектронное:

РЛС обнаружения ВЦ и НЦ…DRBV 21А

РЛС навигационная…тип 1229
