оборудование ВПП…светотехническое с системой

принудительной посадки «Safecopter»

тип ангара…палубный

Радиоэлектронное:

РЛС обнаружения ВЦ и НЦ… тип 534 MX 902 («Фут-Н»)

РЛС навигационная…тип 956 («Дон-2») или тип 756 («Fin Curve»)

средства РТР…2/RW-23-1 («Jug Pair»)

пассивные средства РЭП

(количество ПУ х направляющих)…SRBOC Мк 36 (2 х 6 - 130-мм),

тип 945 (2 х 26-60-мм)

ГАС с подкильной антенной… ЕН-5

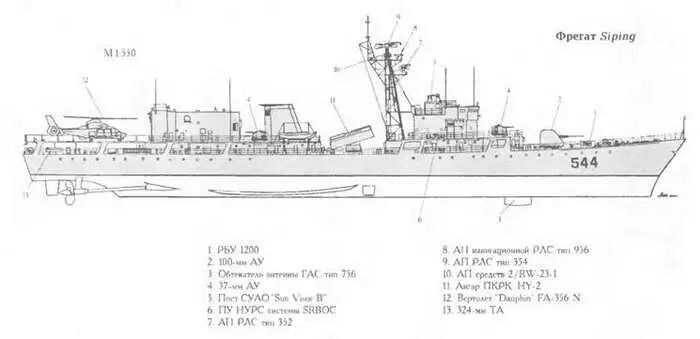

Siping является развитием фрегата Jianghu. Изначально корабль строился по базовому проекту. Однако в процессе достройки была предпринята попытка устранить его недостатки.

В частности, вместо кормовой пары ПУ ПКР и 100-мм АУ смонтировали ВПП вместе с ангаром для вертолета. Противолодочное вооружение усилили за счет 324-мм ТА итальянского производства, а устаревшую носовую спаренную 100-мм установку заменили на французскую одноствольную автоматическую такого же калибра с оптоэлектронным директором. В настоящее время Siping используется как опытный корабль Он не пошел в серию из-за небольшого числа ПКР, большой стоимости 100-мм АУ французского производства и отсутствия ЗРК. Корабль послужил прототипом для фрегатов типа Jiangwei.

Название № Завод-строитель Примечания

Chang De 509 Верфь «Jiangnan», Шанхай Тип Jianghu I

Shaoxing 510 To же Тип Jianghu I

Nantong 511 To же Тип Jianghu I

Wuxi 512 To же Тип Jianghu I

Huayin 513 To же Тип Jianghu I

Zhenjiang 514 To же Тип Jianghu I

Xiamen 515 To же Тип Jianghu I. Спущен на воду 28.06.75

Jiujiang 51b To же Тип Jianghu II

Nanping 517 To же Тип Jianghu I

Jian 518 To же Тип Jianghu I

Changzhi 519 To же Тип Jianghu I

Ningpo 533 Верфь «Hudong», Шанхай Тип Jianghu II

Jinhua 534 Верфь «Jiangnan», Шанхай Тип Jianghu I

Dandong 543 Верфь «Hudong», Шанхай Тип Jianghu II

Linfen 545 То же Тип Jianghu II

Maoming 551 Верфь «Jiangnan», Шанхай Тип Jianghu I

Yibin 552 То же Тип Jianghu I

Shaoguan 553 Верфь «Hudong», Шанхай Тип Jianghu II

Anshun 554 Верфь «Jiangnan», Шанхай Тип Jianghu 1

Zhaotong 555 Верфь «Hudong», Шанхай Тип Jianghu II

Jishou 557 То же Тип Jianghu V

Zigong 558 То же Тип Jianghu V

Kangding 559 То же Тип Jianghu V

Dongguan 560 То же Тип Jianghu V. Вступил в строй 01.01.93

Shantou 561 То же Тип Jianghu V

• 562 То же Тип Jianghu V

• 563 То же Тип Jianghu V Вступил в строй в 1996 г

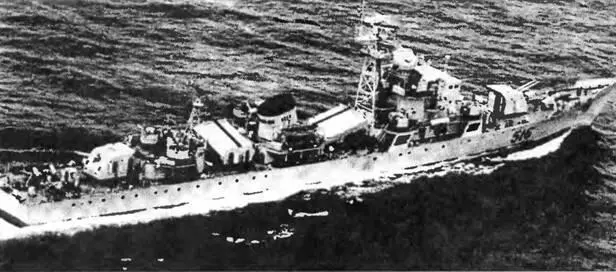

ФРЕГАТ JIUJIANG (тип JIANGHU II)

ФРЕГАТ KANGDING (тип JIANGHU V)

Водоизмещение, т:

стандартное… 1425

полное… 1702

Главные размерения, м:

длина наибольшая…103,2

ширина наибольшая… 10,8

осадка при полном водоизмещении…3,1

Главная энергетическая установка:

тип…дизельная

количество и тип ДД,-

- суммарная мощность, л.с…2x12Е 390- 14 400

количество гребных винтов…

Скорость хода наибольшая, уз 26

Дальность плавания, мили:

ходом 18 уз… 2 700

ходом 15 уз…4 ООО

Экипаж, чел. (в том числе офицеров)…,… 200 (30)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…HY-2

количество ПУ х направляющих (тип ПУ)…2 х 2 (ангар)

боекомплект…4 ПКР С-201

РЛС сопровождения НЦ и УО… тип 352 («Square Tie») l*

Артиллерийские комплексы:

количество АУ х стволов…2 x 1- 100/56 (Б-34)1, 2 х 2- 100/56 2*

РЛС сопровождения МЦ и УО…«Wok Won» (тип 752А) 1*,

«Sun Visor В», «Якорь-М» 2*

количество АУ х стволов (тип АУ)…6 х 2 - 37/67 (В-11) 3*,

4 х 2-37/63 (тип 76А) 4*

РЛС УО…тип 343 («Rice Lamp»)

Противолодочное:

количество РБУ х стволов (тип РБУ)…2 х 5-252-мм (РБУ-1200)

боекомплект…40 х РГБ-Т2

количество х тип штоковых бомбометов… 2 х БМБ-2

Минное:

количество мин…60

Радиоэлектронное:

РЛС обнаружения ВЦ и НЦ…тип 354 MX 902 («Фут-Н»), «Rice Screen» 4*

РЛС навигационная… тип 956 («Дон-2») или тип 756 («Fin Curve)))

средства РТР…2/RW-23-1 («Jug Pair»)

пассивные средства РЭП

(количество ПУ х направляющих)…SRBOC Мк 36 (2 х 6 - 130-мм),

тип 945 (2 х 26-60-мм)

ГАС с подкильной антенной… ЕН 5

1* Тип Jianghu I .

2* Тип Jianghu II и Jianghu V .

3* Тип Jianghu 1 и Jianghu II

4* Тип Jianghu V .

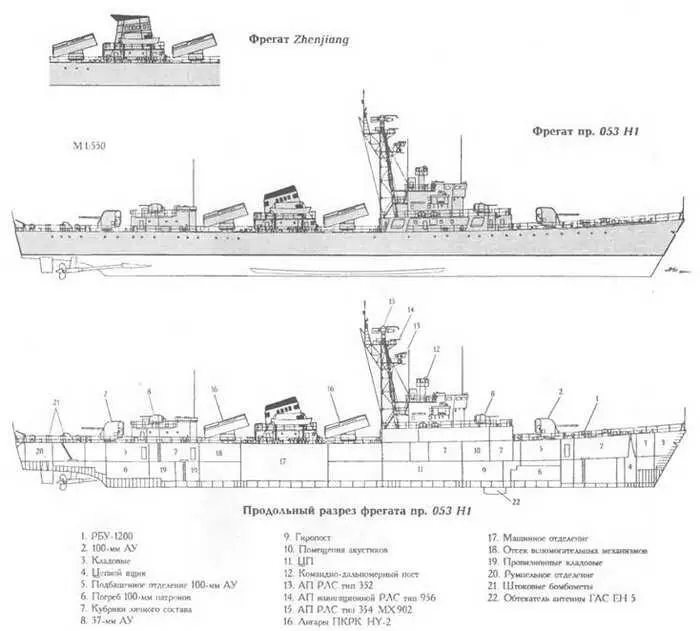

Корабли данного типа создавались на базе сторожевого корабля советского ВМФ пр.50. В отличие от прототипа у Jianghu I увеличены размеры корпуса и в качестве ГЭУ использованы дизели (а не ПТУ, как в пр.50). Существенным образом изменен состав вооружения. На кораблях типа Jianghu I число 100-мм орудий сократили до двух, а 37-мм автоматов увеличили до 12 (против восьми на пр. 50), вместо 533-мм ТА установили четыре ПУ для ПКР. На вооружении кораблей типов Jianghu II и Jianghu V имеется лишь восемь 37-мм автоматов. Причем на кораблях типа Jianghu V они размещены в новых закрытых установках с электрогидроприводами наведения. Кроме того, на фрегатах типов Jianghu II и V число 100-мм орудий увеличено до четырех в двух спаренных АУ. Между собой корабли одной и той же серии различаются формой дымовых труб (что обусловлено стремлением избежать задымления верхней палубы и упростить технологические процессы) и составом РТВ. В случае необходимости корабли могут быть вооружены минными рельсами (на 60 мин заграждения) и двумя бомбосбрасывателями (на 12 глубинных бомб). Один из строившихся фрегатов (№ 556 Xiangtan) в конце сентября 1989 г. продали Бангладеш. Кроме того, два однотипных корабля построили для ВМС Египта. Корпус гладкопалубный, стальной, полностью сварной, с двойным дном по всей длине. Междудонное пространство используется в качестве топливных цистерн. Водонепроницаемые переборки (доходящие до верхней палубы) делят корпус на 14 отсеков. Положительная плавучесть обеспечивается при затоплении трех любых смежных отсеков. Благодаря значительной седловатости корпуса и наличию фальшборта в носовой оконечности фрегат имеет хорошие мореходные качества. Все боевые посты и помещениям соединены закрытым проходом. Отсеки ГЭУ, ходовая рубка и щиты 100-мм АУ защищены 8-мм броней. ДД размещены в двух смежных отсеках, расположенных один за другим. Носовой ДД работает на правую линию вала. Надстройки выполнены из стали. Фрегаты типа Jianghu критикуют за отсутствие ЗРК, высокоэффективных ЗАК и вертолета. Кроме того, многие из систем управления огнем и РТВ морально устарели и не соответствуют современному уровню.

Фрегаты, классифицирующиеся в КНДР как СКР, являются самыми крупными кораблями флота. Они физически и морально устарели, но ввиду тяжелого экономического положения страны не могут быть заменены на более совершенные фрегаты.
