Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)

Фрегаты имеют системы химической и радиационной защиты. ГКП и другие боевые посты имеют систему противоосколочной защиты-большинство их размещено на второй палубе корпуса. По расчетам корабль должен оставаться на плаву при получении пробоины длиной до 20 м (т.е. при затоплении двух смежных отсеков).

Обтекатель ГАС принят подкильным и размещен ближе к средней части, что повышает эффективность работы ГАС при сильном волнении. ЦТ корабля смещен в нос, что повышает его управляемость. Перо руля и винты имеют систему ледовой защиты, большинство механизмов спрятаны под верхнюю палубу или прикрыты щитами. Предусмотрена защита вооружения и оборудования верхней палубы от воздействия волн и обледенения. Так, например, перед 57-мм АУ размещен волнолом. Ледовый пояс в районе ватерлинии позволяет использовать корабль в сложных ледовых условиях. Малая площадь парусности позволяет противостоять сильному (до 50 м/с) боковому ветру. Для уменьшения за-ливаемости верхняя палуба бака наклонена к носу, а борт и фальшборт имеют большой развал.

В боевом тракте АУ находятся 120 первых выстрелов.

В 1999 г. ГАС модернизирована до уровня SQS-510. В 2002 г. будет установлена активно-пассивная низкочастотная ГАС (TIAPS). Возможно, после 2002 г. четыре корабля будут переоборудованы во фрегаты ПВО и получат ЗРК коллективной обороны «Standard» и ЗУР «Sea Sparrow» с увеличенной дальностью.

Фрегаты являются самым многочисленным классом крупных надводных кораблей китайского флота. Им отводится роль многоцелевых кораблей, которые наряду с эсминцами могут входить в состав ударных и поисково-ударных групп, формировать подобные группы самостоятельно, участвовать в эскортировании судов и амфибийных групп, оказывать огневую поддержку десантам и обеспечивать защиту экономической зоны. По мнению руководства страны, в возможной борьбе за континентальный шельф фрегаты могут оказаться самым востребованным классом боевых кораблей. Несмотря на предпринимаемые усилия, фрегаты китайского флота, даже самые современные, не до конца отвечают требованиям, предъявляемым к кораблям данного класса. Основная причина состоит в низком качестве радиоэлектронных средств, противолодочного и зенитного ракетного вооружения. Эти корабли строятся на китайских верфях и за редким исключением комплектуются собственным вооружением. В 90-х годах правительство Китая закупило во Франции образцы 100-мм АУ, ЗРК «Crotale» и вертолеты «Dauphin», которыми оснащены фрегаты последних серий. Относительная дешевизна, простота и надежность эксплуатации фрегатов китайской постройки делают их привлекательными для некоторых государств.

№ Завод-строитель Закладка Спуск на воду Вступление в строй

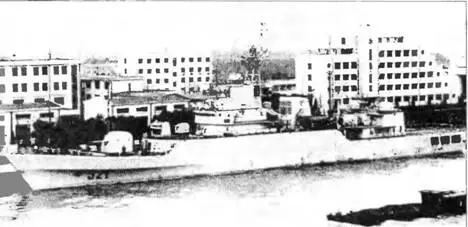

521 (б. 597) Верфь «Hudong», Шанхай 01.10.96 10.08.97 01.11.98

522 То же 01.12.96 08.08.97 01.02.99

523 То же 01.06.97 10.08.98 01.10.99

524 То же 01.12.97 01.03.99 01.11.99

564 Верфь «Huangpu», Шанхай 01.12.97 01.04.99 01.12.99

565 Верфь «Hudong», Шанхай 01.12.99 01.04.99 01.03.00

То же 01.12.99 01.02.01 01 12.01

Верфь «Huangpu», Шанхай 01.03.00 01.03.01 01.01.02

Водоизмещение, т:

стандартное… 1810

полное… 2 250

Главные размерения, м:

длина наибольшая… 111,7

ширина наибольшая…12,1

осадка при полном водоизмещении…4,8

Главная энергетическая установка:

тип… дизельная

количество х тип ДД -

- суммарная мощность, л.с…2 х 18Е 390 - 24 ООО

количество гребных винтов…2

Скорость хода наибольшая, уз…27

Дальность плавания ходом 18 узг мили…4 ООО

Экипаж, чел…170

Вооружение:

Комплекс противокорабельных ракет.

тип комплекса. YJ-1 или YJ-2

количество ПУ х направляющих (тип ПУ)…2 х 3 (ТПК)

боекомплект… 6 ПКР С-801 или С-802

РЛС УО… 347G (для ЗРК и 100-мм АУ)

Зенитный ракетный комплекс:

тип комплекса…HQ-7 («Crotale»)

количество ПУ ч направляющих (тип ПУ)…1x8 (ТПК)

боекомплект…8 ЗУР

РЛС УО…CSA-N-4 «Castor II»

Артиллерийские комплексы:

количество АУ х стволов…1x2 - 100/56

количество АУ х стволов (тип АУ)… 4 х 2 - 37/63 (тип 76А)

РЛС УО…EFR-1

Противолодочное:

количество РБУ х стволов (тип РБУ) 2 5 252-мм (РБУ-12П0)

боекомплект… 40 РГЬ-12

Авиационное:

количество х тип вертолетов… 1 х «Harbin» Z-9A

оборудование ВПП… светотехническое

тип ангара… палубный

Радиоэлектронное:

РЛС обнаружения ВЦ и НЦ… «Knife Rest»

РЛС сопровождения МЦ

и УО ПКР 100-мм АУ… тип 347G

РЛС навигационная. тип 36U

средства РТР… RWD 8

активные средства РЭП…NJ81-3

пассивные средства РЭП

(количество ПУ х направляющих)…SRBOC Мк 36 (2 х 6 - 130-мм).

тип 945 (2› 26-60-мм)

ГАС с антенной в бульбовом обтекателе… S-07 Н

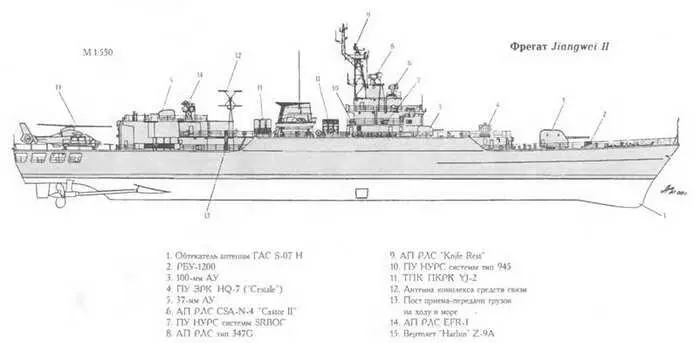

Являются развитием фрегатов типа Jiangwei I. Благодаря внедрению более совершенных средств РТВ и ЗРК французского производства на них удалось обеспечить более благоприятные условия для эксплуатации и боевого использования противокорабельного вооружения, улучшить условия обитаемости и повысить автономность. Кроме этого, была установлена новая автоматическая 100-мм АУ китайского производства, созданная на основе французской технологии. Данные корабли считаются наиболее совершенными фрегатами китайского флота. Мореходность по использованию оружия до шести баллов.

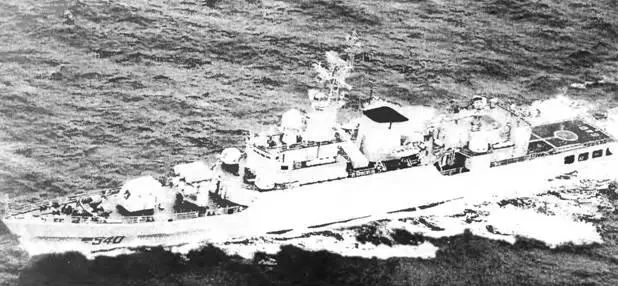

ФРЕГАТ HUAINAN

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Anqing 539 Верфь «Hudong», Шанхай 01.11.90 01.07.91 0112 91

Huainan 540 То же 01.01.91 01.10.91 01 07.92

Huaibei 541 То же 01.07.92 01.03.93 01.08 93

Tongling 542 То же 01.12.92 01.09.93 01 04 94

Водоизмещение, т:

стандартное… 1810

полное… 2 250

Главные размерения, м:

длина наибольшая…. 111,7

ширина наибольшая… 12,1

осадка при полном водоизмещении…4,8

Главная энергетическая установка:

тип…дизельная

количество х тип ДЛ,-

- суммарная мощность, л.с. 2 х 12Е 390-14 400

количество гребных винтов…2

Скорость хода наибольшая, уз…25

Дальность плавания ходом 18 уз? мили 4 000

Экипаж, чел…170

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса… YJ 1 или YJ 2

количество ПУ х направляющих (тип ПУ)…2x3 (ТПК)

боекомплект… 6 ПКР С-801 или С-802

Зенитный ракетный комплекс:

тип комплекса… HQ-61

количество ПУ х направляющих… 1x6
