стандартное… 1496, 1940 1*

полное… 2 180, 2 300,ф

Главные размерения, м:

длина наибольшая (по КВЛ)… 105 (98,0)

ширина наибольшая… 11,5

осадка при полном водоизмещении…3,5

Главная энергетическая установка:

тип…дизель-газотурбинная, только

с раздельной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с… 2 х LM 2500 - 54 400

количество х тип ДД,-

- суммарная мощность, л.с…2 х 16V 538 ТВ82 -7 200

количество гребных винтов…2 ВРШ

Скорость хода, уз:

наибольшая…более 35

под ДД,… 18

Дальность плавания, мили:

ходом 15 уз… 4 000

ходом 35 уз…900

Экипаж, чел. (в том числе офицеров)… 150 (16)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…«Harpoon»

количество ПУ х направляющих (тип ПУ)…2 х 4 (Мк 141)

боекомплект…8 ПКР RGM-84C

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)…2 х 1 -76/62 («ОТО Breda Compact)))

количество АУ х стволов (тип АУ)…2 х 2 - 40/70 («Breda Compact))) 1*

количество АУ х стволов (тип АУ)…4 х 2 - 30/75 («Emerlec») 2*

резервная ОЭСУ…«Radames» 2400 LIROD 2*

Противолодочное:

количество ТА х труб (тип ТА)…2 х 3 -324-мм (Мк 32 мод. 5)

боекомплект (тип торпед)… 6 (Мк 46 мод. 1)

количество бомбосбрасывателей…2

боекомплект… 12 ГБ

Радиоэлектронное:

БИУС…WSA 423 1*и KN-NTDC 2*

с системой Link 11, НК ISDL 2*

РЛС обнаружения ВЦ и НЦ…DA 05

РЛС обнаружения НЦ…ZW 06 2*

РЛС обнаружения ВЦ и НЦ…тип 1810 2*

РЛС обнаружения ВЦ и НЦ…WN28 1

РЛС навигационная и обнаружения НЦ…SPS-10S 1*

СУ ПКР и АУ…ST 1802 WM25

средства РТР…ULQ-11К

пассивные средства РЭП

(количество ПУ х направляющих)…SRBOC Мк 36 (4 х 6 - 130-мм)

ГАС с подкильной антенной… DE 1167 PHS-32 2*

система противоторпедной защиты…SLQ-25/«Nixie»

ПРН спутниковой навигационной системы TACAN…SRN 15, WSC3 SАТСОМ 3*

1* С FF 957 по FF961 .

2* С FF951 по FF 956 .

3* На FF 957 .

Первые большие боевые корабли, полностью спроектированные и построенные в Корее. У фрегатов типа Ulsan стальной корпус с двойным дном на большей части длины, со смешанным набором; разделен водонепроницаемыми переборками на 11 отсеков. Надстройки выполнены из алюминиевых сплавов. ЭЭУ включает четыре ДГ мощностью по 400 кВт каждый.

По мнению специалистов, Ulsan не способен эффективно решать поставленные перед ним задачи из-за слабого контура ПВО.

Фрегаты типа Al Наш являются самыми крупными боевыми кораблями ВМС Ливии (Арабской республики Джамахерия). Предназначены для действий в составе поисково-ударных групп вместе с малыми ракетными кораблями.

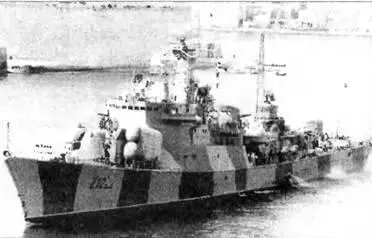

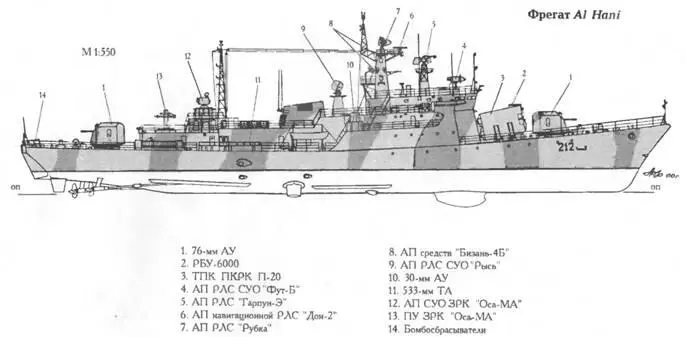

ФРЕГАТ AL HANI

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Al Hani (до 07.03.86 СКР-201 ЧФ СССР) Ґ212 ССЗ «Красный металлист», Зеленодольск (Татарстан) 22.09.82 27.04.85 30.12.85

Al Qirdabiyan (до 01.04.87 СКР-195 ЧФ СССР) F213 То же 18.04.85 27.04.86 25.12.86

Водоизмещение, т:

стандартное… 1596

полное… 1700

Главные размеренна, м:

длина наибольшая…96,4

ширина наибольшая… 12,6

осадка при полном водоизмещении…3,5

Главная энергетическая установка:

тип…дизель-газотурбинная, с возможной

совместной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с…1 х М-8В - 18 ООО

количество х тип ДД -

- суммарная мощность, л.с…2 х В-68- 15 820

количество гребных винтов…3 ВФШ

Скорость хода наибольшая, уз…28

Дальность плавания ходом 14 уз, мили… 3 800

Экипаж, чел… 120

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…,…П-20

количество ПУ х направляющих (тип ПУ)…2 х 2 (ТПК)

боекомплект… 4 ПКР П-15У

РЛС сопровождения цели…«Гарпун-Э»

Зенитный ракетный комплекс:

тип комплекса… «Оса-МА»

количество ПУ х направляющих (тип ПУ)… 1 х 2 (ЗИФ-122)

боекомплект…20 ЗУР 9МЗЗ

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)…2 х 2 - 76/ 60 (АК-726)

СУ…«Фут-Б»

количество АУ х стволов (тип АУ)…2x2 - 30-мм (АК-230)

СУ… «Рысь»

Противолодочное:

количество ТА х труб (тип ТА)…2 x 2 - 400-мм

боекомплект…4 торпеды СЭТ-40-УЭ

количество РБУ х стволов (тип РБУ)… 1 х 12-213-мм (РБУ-6000)

боекомплект реактивных глубинных бомб…60 РГБ-60

СУ… «Буря»

количество бомбосбрасывателей…,…2

боекомплект… 12 ГБ РБМ

Минное:

боекомплект…до 20 мин заграждения

Радиоэлектронное:

РЛС обнаружения ВЦ и НЦ…«Рубка»(МР-302)

РЛС навигационная…«Дон-2»

средства РТР…«Бизань-4Б»

пассивные средства РЭП… 2 х ПК-16

ГАС с подкильной антенной… МГ-322Т

Многоцелевой фрегат (СКР) пр. 1159 («Ягуар») был спроектирован в 1970 г. Зеленодольским ПКБ специально для экспортных поставок в страны Варшавского Договора. В отличие от базового пр. 1159 (см. раздело фрегате и Смели» ВМС Болгарии, с. 64) ливийские корабли пр. 7159ТР имеют на вооружении ПКРК и четыре ТА для противолодочных торпед. Соответствующим образом был изменен состав радиотехнического вооружения. Al Hani передали ВМС Ливии 28 июня 1986 г., a Al Qir-dabiyan - 24 октября 1987 г.

Фрегаты являются самыми крупными кораблями флота Малайзии. Они предназначены главным образом для контроля исключительной экономической зоны страны.

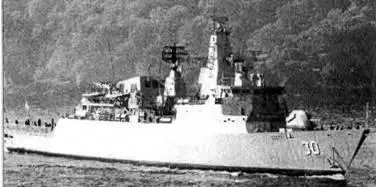

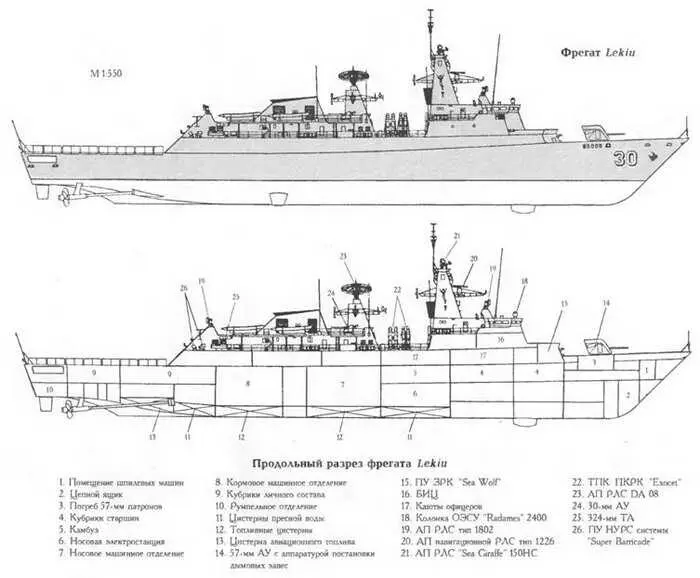

ФРЕГАТ LEKIU

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Lekiu 30 Ф. «Yarrow Shipbuilders)), Глазго 01.03.94 03.12.94 09.10.99

Jebat 29 То же 01.11.94 27.05.95 20.11.99

Водоизмещение, т:

стандартное… 1845

полное… 2 390

Главные размерения, м:

длина наибольшая (по КВЛ)… 105,5 (97,5)

ширина наибольшая… 12,8

осадка при полном водоизмещении…3,6

Главная энергетическая установка:

тип…дизельная

количество х тип ДД -

- суммарная мощность, л.с…4 х 20V 1163 ТВ93-33 300

количество гребных винтов…2 ВРШ

Скорость хода наибольшая, уз…28

Дальность плавания ходом 14 уз, мили… 5 000

Экипаж, чел. (в том числе офицеров)… 146 (18)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…«Exocet.»

количество ПУ х направляющих (тип ПУ)…2x4 (ТПК)

боекомплект… 8 ПКР ММ 40

СУ…ITL-70

Зенитный ракетный комплекс:

тип комплекса… «Sea Wolf»

количество ПУ х направляющих (тип ПУ)… 1 х 16 (VLS)

боекомплект… 16 ЗУР «Sea Wolf VL»

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)…1 х 2 - 57/70 (SAK Мк 2 «Bofors»)
